- EOL
|
Uwaga! Sprzedaż produktu została zakończona. Sprawdź inne w tej kategorii. |
Opis produktu: SparkFun MicroMod Qwiic Carrier Board Double - płytka rozwojowa - SparkFun DEV-17724
Płytka rozwojowa używana do prototypownia z wykorzystaniem innych elementów wchodzących w skład systemu Qwiic. Rozszerzenie wyposażono w gniazdo MicroMod M.2, co pozwala na zastosowanie dowolnej płytki z procesorem MicroMod z ekosystemu SparkFun MicroMod. Carrier Board posiada również dwa złącza Qwiic i osiem gwintowanych otworów do montażu urządzeń zgodnych z tym standardem. Poszczególne czujniki i akcesoria, po zastosowaniu odpowiednich dystansów, mogą być układane w stos, jedna na drugiej. Rozwiązanie to umożliwia realizację nawet bardzo złożonych projektów.
Zestaw nie zawiera procesora SparkFun MicroMod, który jest wymagany do poprawnej pracy modułu. W ofercie dostepna jest również MicroMod Qwiic Carrier Board Single z czterema otworami montażowymi.
Prezentacja zastosowań SparkFun MicroMod Qwiic Carrier Board Double.

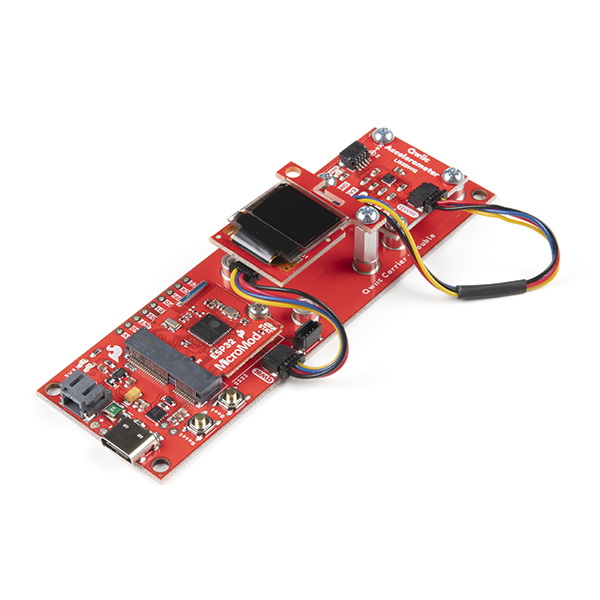

Przykładowe podłączenie peryferiów. Przedmiotem sprzedaży jest wyłącznie MicroMod Qwiic Carrier Board Double.
Czym jest MicroMod?
MicroMod to modułowy ekosystem interfejsów, pozwalający w prosty sposób łączyć mikrokontroler SparkFun MicroMod z rożnymi urządzeniami (czujnikami, akcesoriami) peryferyjnymi. Dzięki wykorzystaniu standardu M.2 można szybko i bezproblemowo wymieniać dostępne płytki z procesorami, w zależności od aktualnych potrzeb. Znacząco ułatwia to cały proces prototypowania.
Na stronie producenta dostępny jest szczegółowy przewodnik użytkownika, który ułatwia pracę z modułem SparkFun MicroMod.
Specyfikacja SparkFun MicroMod Qwiic Carrier Board Double
- Wbudowany regulator napięcia: 3,3 V / 1 A
- Złącze Qwiic, pozwalające na rozszerzenie systemu o dodatkowe urządzenia peryferyjne
- Złącze USB typu C
- Złącze M.2 MicroMod
- Osiem wyprowadzonych insertów 4 / 40 do montażu peryferiów
- Przyciski Boot i Reset
Zawartość zestawu
- SparkFun MicroMod Qwiic Carrier Board Double - płytka rozwojowa - 1 szt.
- Śrubka M2.5 x 3 mm

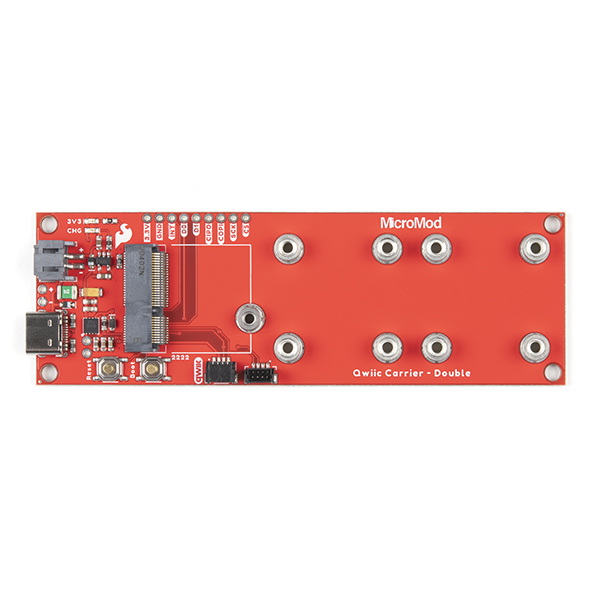

SparkFun MicroMod Qwiic Carrier Board Double.
SparkFun MicroMod Qwiic Carrier Board Double - płytka rozwojowa - SparkFun DEV-17724
Prezentowana płytka rozwojowa została opisana w taki sposób, aby w trakcie podłączania dodatkowych akcesoriów nie popełnić błędu.
Pełna kompatybilność z modułami opartymi o mikrokontroler Raspberry Pi Pico sprawia, że płytka może być z powodzeniem wykorzystywana do różnorodnych projektów. Dzięki obecności przycisku reset, nie ma potrzeby odłączania i podłączania zasilania od płytki.
MicroMod Qwiic Carrier Board Double firmy SparkFun - co jeszcze warto wiedzieć o płytce rozwojowej?
Opisywana płytka jest wyposażona w układ przeznaczony do efektywnego ładowania ogniwa litowo-jonowego lub litowo-polimerowego.
Źródłem energii jest port USB. Maksymalne możliwe natężenie prądu generowane przez układ wynosi 450 mA. Dodatkowo, na płytce znajdują się dwie diody LED wskazujące stan pracy. Pierwsza z nich PWR świeci w momencie, gdy do urządzenia jest doprowadzone napięcie 3,3 V. Z kolei dioda CHG świeci podczas ładowania akumulatora.
