Opis produktu: Adafruit Music Maker - odtwarzacz syntezatorów MP3 OGG WAV MIDI - nakładka do Feather - Adafruit 3357
Adafruit Music Maker to nakładka do produktów rodziny Feather, wyposażona w układ VS1053. Wykorzystywana do kodowania i dekodowania, potrafiąca dekodować szeroką gamę formatów audio, takich jak MP3, AAC, Ogg Vorbis, WMA, MIDI, FLAC, WAV (PCM i ADPCM).
Na stronie producenta dostępny jest szczegółowy przewodnik użytkownika, który zawiera schematy połączeń, przykładowy kod programu oraz odpowiednią bibliotekę.

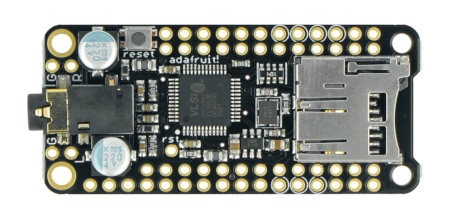

Opis wyprowadzeń Adafruit Music Maker.
Opis wyprowadzeń
Moduł posiada wyprowadzenia w postaci pól lutowniczych, do których należy przymocować zawarte w zestawie złącza goldpin. Na pokładzie nakładki znajduje się także gniazdo na kartę microSD oraz stereofoniczne wyjście audio. Więcej informacji na temat poszczególnych pinów znajduje się przewodniku użytkownika, w zakładce Pinouts.
- SPI SCK (podłączony do SCK) - pin linii zegara magistrali SPI używany zarówno przez kartę SD, jak i VS1053
- SPI MISO (podłączony do MISO) - pin wyjściowy linii danych magistrali SPI używany zarówno przez kartę SD, jak i VS1053
- SPI MOSI (podłączony do MOSI) - pin wejściowy linii danych magistrali SPI używany zarówno przez kartę SD, jak i VS1053
- XDCS - pin wyboru danych VS1053
- DREQ - pin przerwania żądania danych VS1053
- MP3CS - pin wyboru układu VS1053
- SD CS - pin wyboru chipa karty SD
Specyfikacja techniczna modułu
- Układ: VS1053
- Typ modułu: odtwarzacz syntezatorów MP3 OGG WAV MIDI
- Zawiera układ kodeka VS1053B: dekoduje Ogg Vorbis, MP3 / MP2 / MP1, MP4, AAC, WMA, FLAC, WAV / PCM, MIDI
- Stereofoniczne wyjście audio
- Gniazdo karty microSD: dla dowolnej karty SD sformatowanej w systemie FAT16 / FAT32 od 64 MB lub większej
- Wbudowany syntezator
- Interfejs komunikacyjny: magistrala SPI
- Wymiary: 53 x 23 x 7,8 mm
- Masa: 5,4 g
Zawartość zestawu
- Adafruit Music Maker - odtwarzacz syntezatorów MP3 OGG WAV MIDI
- Złącza goldpin - raster 2,54 mm

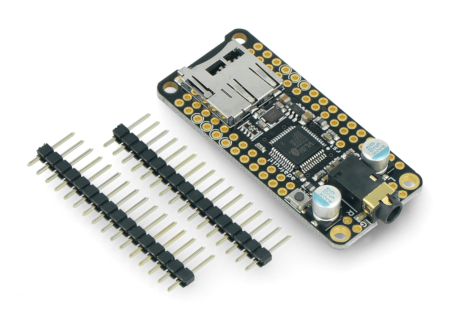

Adafruit Music Maker - odtwarzacz syntezatorów MP3 OGG WAV MIDI.
Adafruit Music Maker - odtwarzacz syntezatorów MP3 OGG WAV MIDI - nakładka do Feather - Adafruit 3357
Adafruit Music Maker to odtwarzacz napędzany przez wydajny układ VS1053 z kodekiem VS1053B zdolnym do dekodowania formatów OGG Vorbis / MP3 / MP2 / MP1 / MP4 / AAC / WMA / FLAC / WAV / PCM / MIDI.
W rezultacie moduł ten przypadnie do gustu każdemu, kto szuka idealnego podzespołu do stworzenia własnego odtwarza. Można też śmiało używać tej płytki do budowy bardziej zaawansowanych prototypów, u których audio będzie tylko płaszczyzną dodatkową, ponieważ płytkę można wygodnie programować. Schematy poszczególnych połączeń oraz szeroko wyjaśnione opcje konfiguracyjne dostępne są na oficjalnej stronie produktowej Adafruit.
Adafruit Music Maker - mnóstwo przydatnych wyprowadzeń
Moduł dźwiękowy MP3/OGG/WAV/MIDI do minikomputerów Feather posiada mnóstwo złączy, co umożliwia wygodną pracę z wieloma urządzeniami. Na płytce znajdziemy złącza goldpin, gniazdo na karty microSD, wyjście audio stereo i wyodrębnione SPI, m.in.: SCK, MOSI, MISO, XDCS, DREQ, SD CS.
Adafruit Music Maker - odtwarzacz syntezatorów MP3 OGG WAV MIDI - nakładka do Feather - Adafruit 3357 jest do tej pary najlepszym tego typu modułem rozszerzeń dla Feather. Sprawdź też moduły bazowe Adafruit oraz płytki Arduino!
