Opis produktu: Qwiic Boost - SparkFun SPX-17238
Kolejny moduł z serii eksperymentalnych produktów SparkX. Qwiic Boost zwiększa napięcie 3,3 V do 5 V, co pozwala na korzystanie z urządzeń pracujących z tym napięciem i magistralą I2C. Na płytce znajdują się dwa złącza Qwiic oraz otwory z wyprowadzeniami dla komunikacji I2C. Moduł posiada na wyjściu napięcie 5 V, maksymalny prąd wynosi 100 mA z 90% wydajnością. Napięcie wyjściowe wybierane jest za pomocą zworki: 3,3 V lub 5 V.
System połączenia SparkFun Qwiic
System SparkFun Qwiic jest ekosystemem czujników, elementów wykonawczych, nakładek i przewodów I2C do prostego i szybkiego łączenia, mało podatnego na błędy. Moduły wyposażone w złącze Qwiic posiadają 4-pinowe złącze JST o rastrze 1 mm. Dzięki takiemu rozwiązaniu, złącze nie zajmuje dużo miejsca na płytce i uniemożliwia podłączenie wtyczki w odwrotny sposób, minimalizując ryzyko popełnienia błędu przy podłączeniu przewodów.

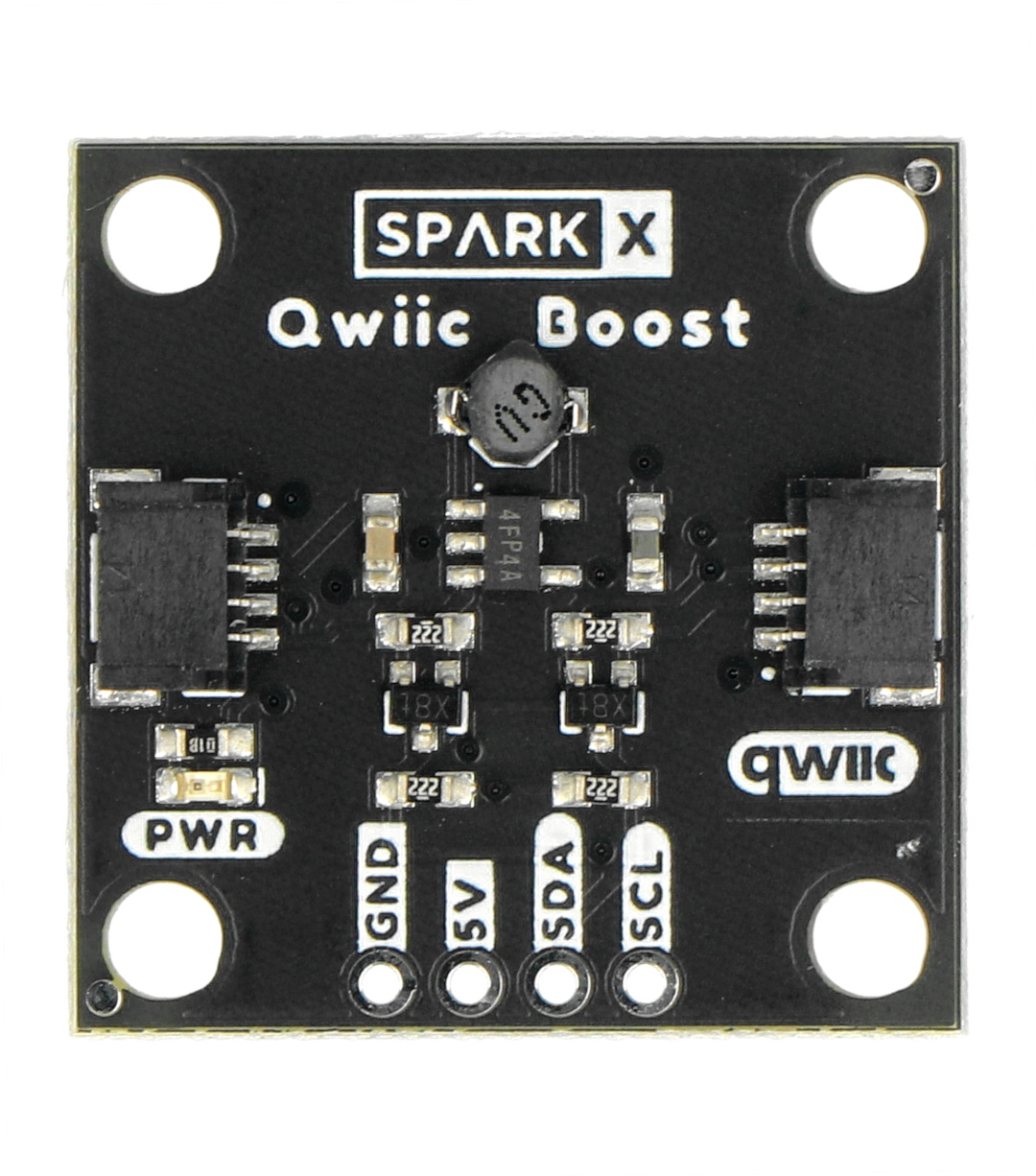

SparkFun Qwiic Boost.
Przykład podłączenia modułu Qwiic Boost.Wyprowadzenia modułu Qwiic Boost
Moduł przetwornicy podwyższającej napięcie z 3,3 V do 5 V wyposażony został w dwa złącza Qwiic, które służą do komunikacji I2C. Płytka posiada również cztery otwory umożliwiające samodzielne wlutowanie listwy goldpin. Otwory w postaci pinów interfejsu I2C:
- GND - masa układu
- 5 V - napięcie zasilania 5 V
- SDA - linia danych magistrali I2C
- SCL - linia zegarowa magistrali I2C
Specyfikacja Qwiic Boost
- Złącze: Qwiic
- Napięcie wyjściowe: 3,3 V lub 5 V
- Prąd wyjściowy: 100 mA
