Opis produktu: Qwiic Fuel Gauge - MAX17048 - miernik naładowania akumulatora - SparkFun SPX-17715
Moduł oparty na układzie MAX17048, pochodzi z serii produktów eksperymentalnych SparkX firmy SparkFun. Qwiic Fuel Gauge jest idealnym rozwiązaniem do monitorowania poziomu naładowania jednocelowych pakietów Li-Pol. Urządzenie dokonuje pomiaru napięcia akumulatora Li-Pol wykorzystując układ MAX17048 i zamienia wartość napięcia na wskaźnik procentowy pojemności akumulatora, co znacznie ułatwia rozpoznanie poziomu naładowania akumulatora. Układ MAX17048 posiada algorytm, który stale monitoruje pakiet Li-Pol, zapewniając większą dokładność pomiaru niż zwykły ADC. Płytka komunikuje się z modułem głównym wykorzystując interfejs I2C. Wyposażona została w dwa złącza Qwiic, za pomocą których można w łatwy sposób połączyć ją z modułem wyposażonym w to samo złącza. Akumulator Li-Pol podłączany jest do złącza JST o rastrze 2 mm.
Producent przygotował bibliotekę dla modułów Arduino, która znacznie ułatwia rozpoczęcie korzystania z modułu.

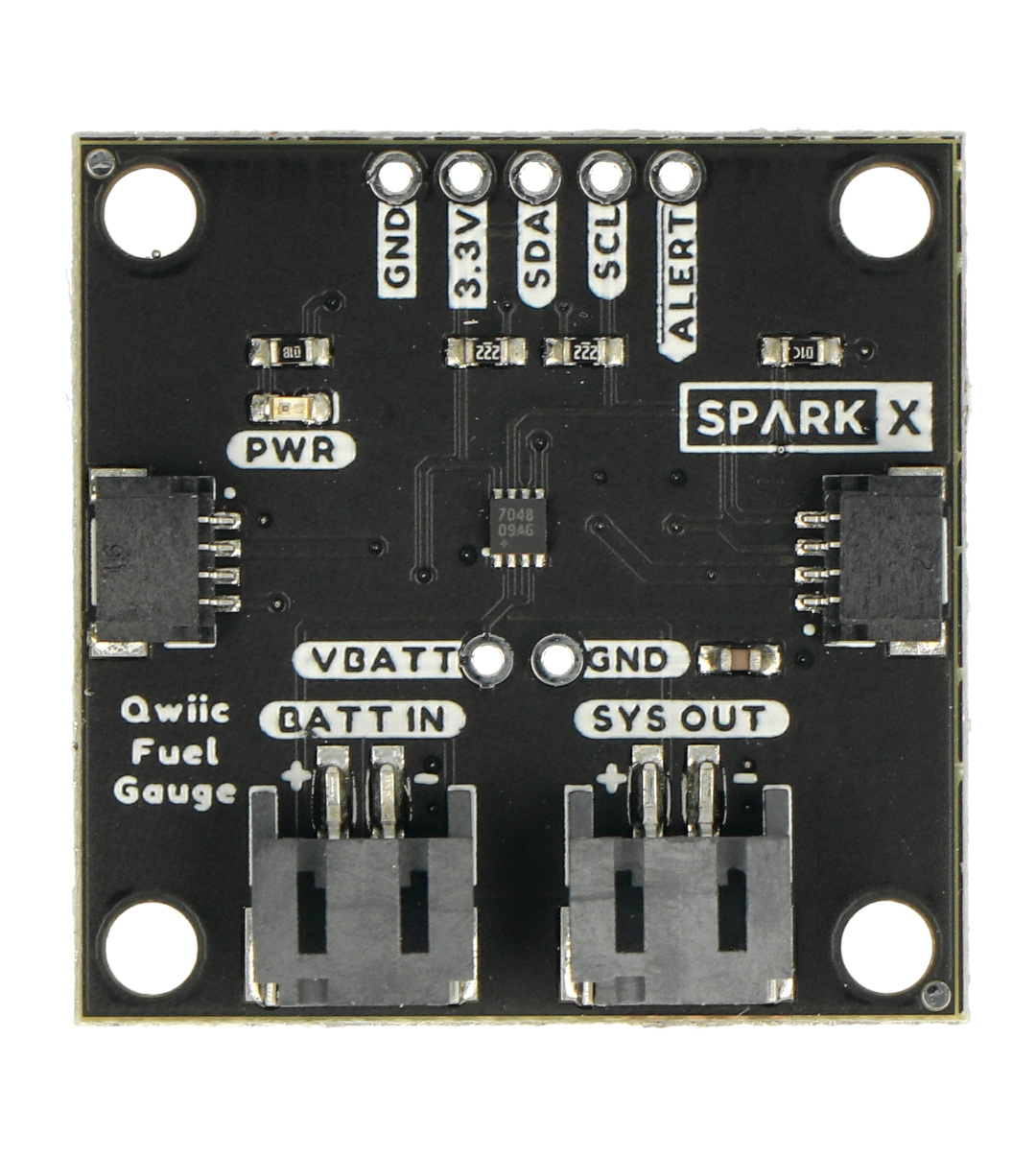

Moduł miernika naładowania akumulatora oparty na układzie MAX17048.

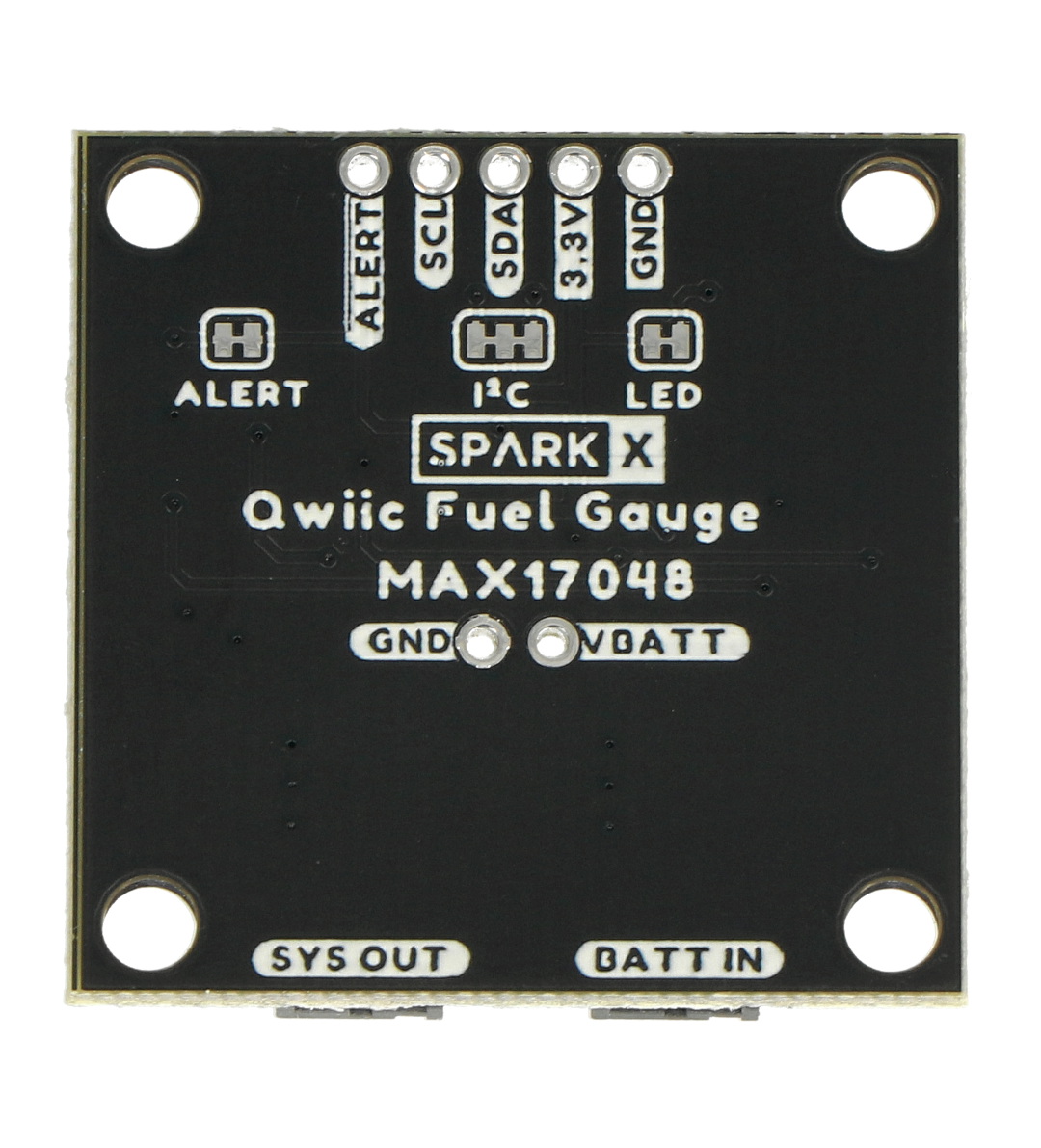

Moduł SparkX z układem miernika naładowania akumulatora - MAX17048.System połączenia SparkFun Qwiic
Ekosystem SparkFun Qwiic prostego i szybkiego łączenia czujników, elementów wykonawczych, nakładek i przewodów I2C jest mało podatnego na błędy. Moduły wyposażone w złącze Qwiic posiadają 4-pinowe złącze JST o rastrze 1 mm. Dzięki takiemu rozwiązaniu, złącze nie zajmuje dużo miejsca na płytce i uniemożliwia podłączenie wtyczki w odwrotny sposób, minimalizując ryzyko popełnienia błędu przy podłączeniu przewodów.
Specyfikacja modułu MAX17048
- Napięcie pracy: 3,3 V
- Obsługiwane akumulatory: Li-Pol 1S
- Interfejs komunikacyjny: I2C
- Złącza:
- akumulatorowe: JST 2 mm
- komunikacyjne: Qwiic, otwory z wyprowadzeniami
- Układ: MAX17048
- 4 otwory montażowe
