Opis produktu: Sipeed Longan Nano RISC-V - płytka rozwojowa GD32VF103CBT6 - Seeedstudio 114992425

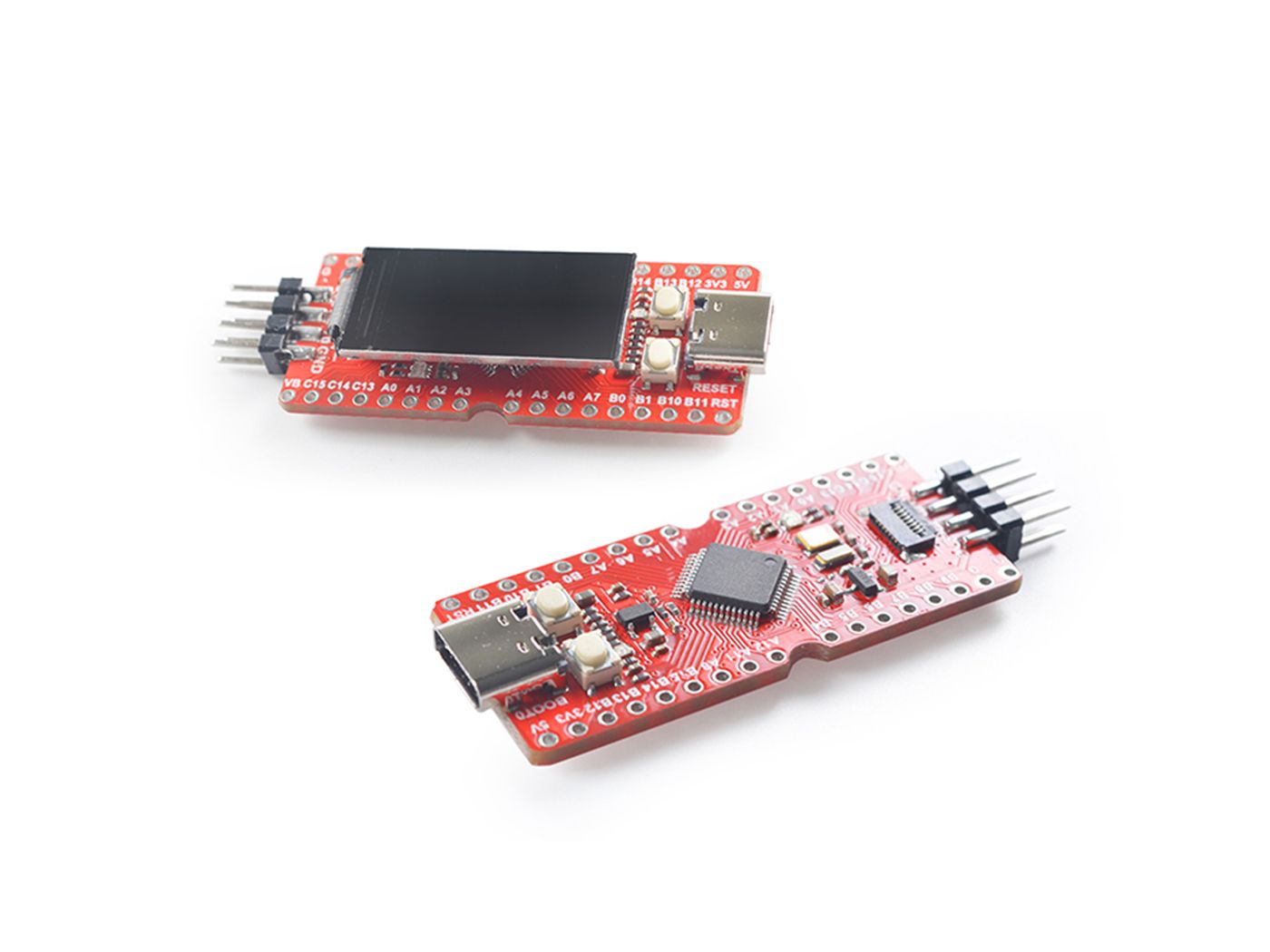

Płytka rozwojowa Sipeed Longan Nano od Seeedstudio. Wykorzystuje mikrokontroler GD32VF103CBT6, który powstał we współpracy GigaDevice i Nuclei System Technology. Jest oparty na rdzeniu Bumblebee, który pracuje z zestawem instrukcji open source RISC-V. Płytka może być programowana poprzez USB DFU, UART ISP i JTAG. Obsługuje interfejsy komunikacyjne: 3 x USART, 2 x I2C, 3 x SPI, 2 x I2S, 2 x CAN, 1 x USBFS (OTG) oraz USB typu C. Wyposażona dodatkowo w wyświetlacz LCD IPS o rozdzielczości 160 x 80 px i przekątnej równej 0,96". Płytka została stworzona z myślą o studentach, inżynierach i entuzjastach pracy z procesorami RISC-V nowej generacji.

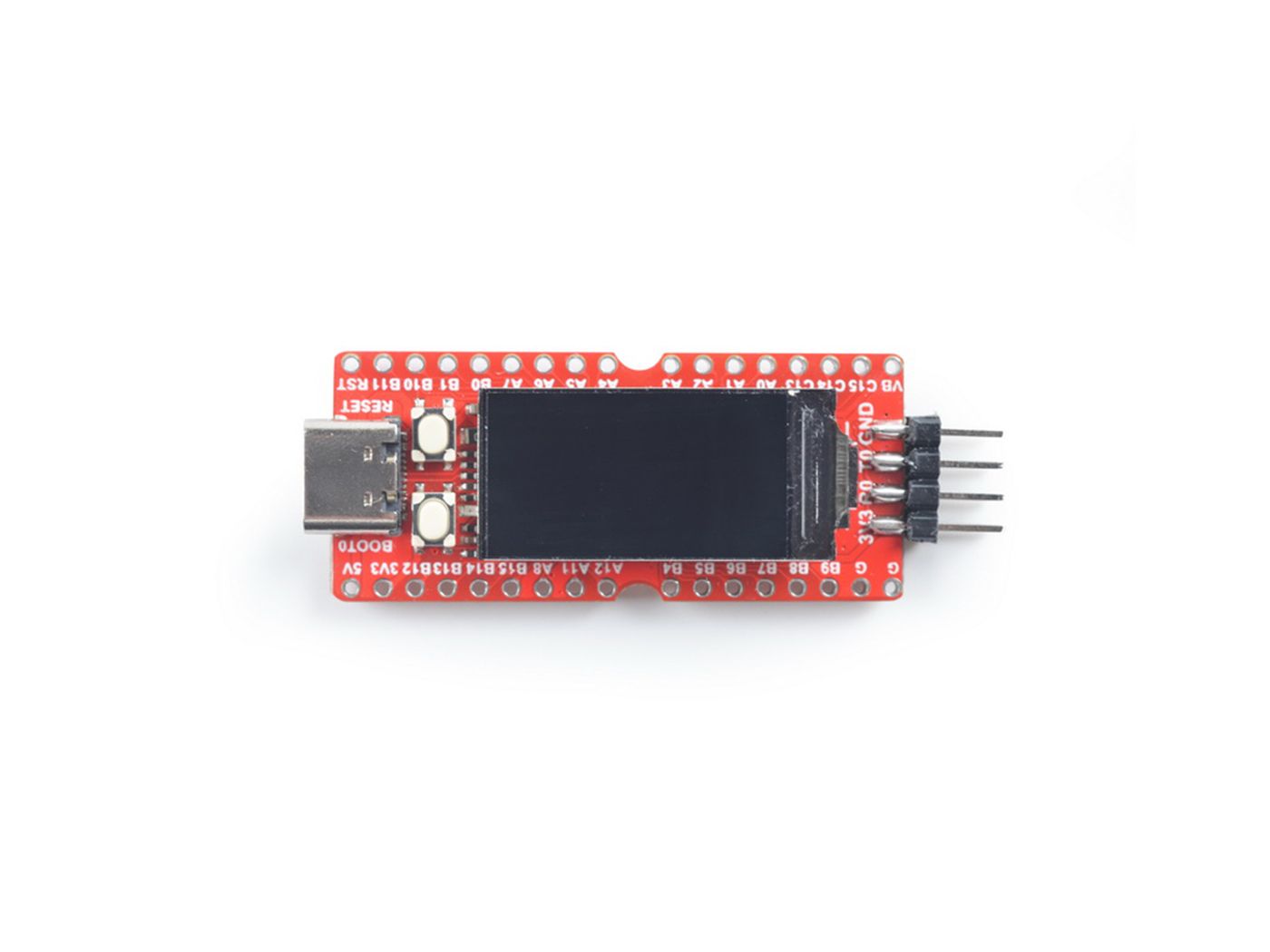

Sipeed Longan Nano zawiera także wyświetlacz LCD o przekątnej 0,96".
Cechy szczególne płytki rozwojowej
- Wyposażona w mikrokontroler GD32VF103CBT6 z 32-bitowym rdzeniem RISC-V
- W zestawie - wyświetlacz LCD IPS o przekątnej 0,96" i rozdzielczości równej 160 x 80 px
- Niewielkie zużycie energii - pobieranie 1/3 mocy tradycyjnego Cortex-M3
- Piny w układzie dwurzędowym, które umożliwiają podłączenie Sipeed Loggan Nano do płytki stykowej
- Wiele możliwości programowania - poprzez USB DFU, UART ISP i JTAG
- W trybie programowania poprzez USB DFU wystarczy tylko przewód USB typu C (brak w zestawie)
Oprogramowanie
- IDE: PlatformIO IDE, Arduino
- Compile Toolchain & Debugger: GCC, OpenOCD
- System operacyjny: RT-Thread LiteOS
Zawartość zestawu
- Płytka rozwojowa Sipeed Longan Nano RISC-V
- Wyświetlacz LCD 160 x 80 px
Na stronie producenta dostępny jest szczegółowy przewodnik użytkownika oraz dokumentacja techniczna GD32VF103.

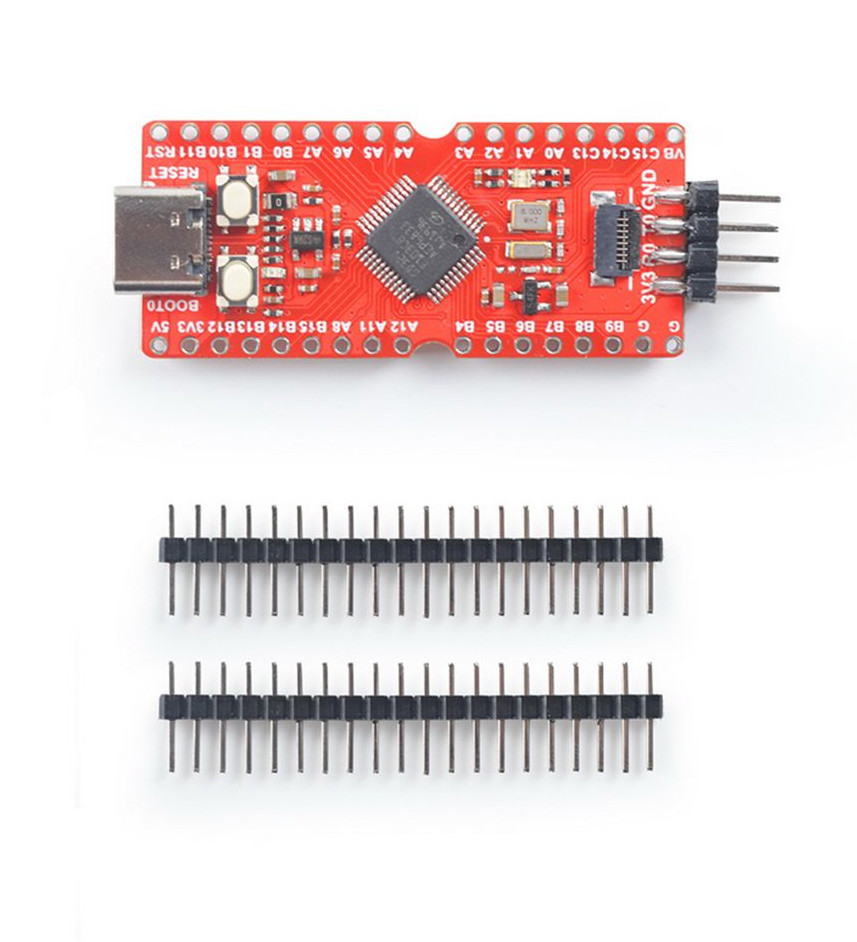

W zestawie znajdują się także złącza goldpin, które umożliwiają połączenie z płytką stykową oraz innymi urządzeniami peryferyjnymi.

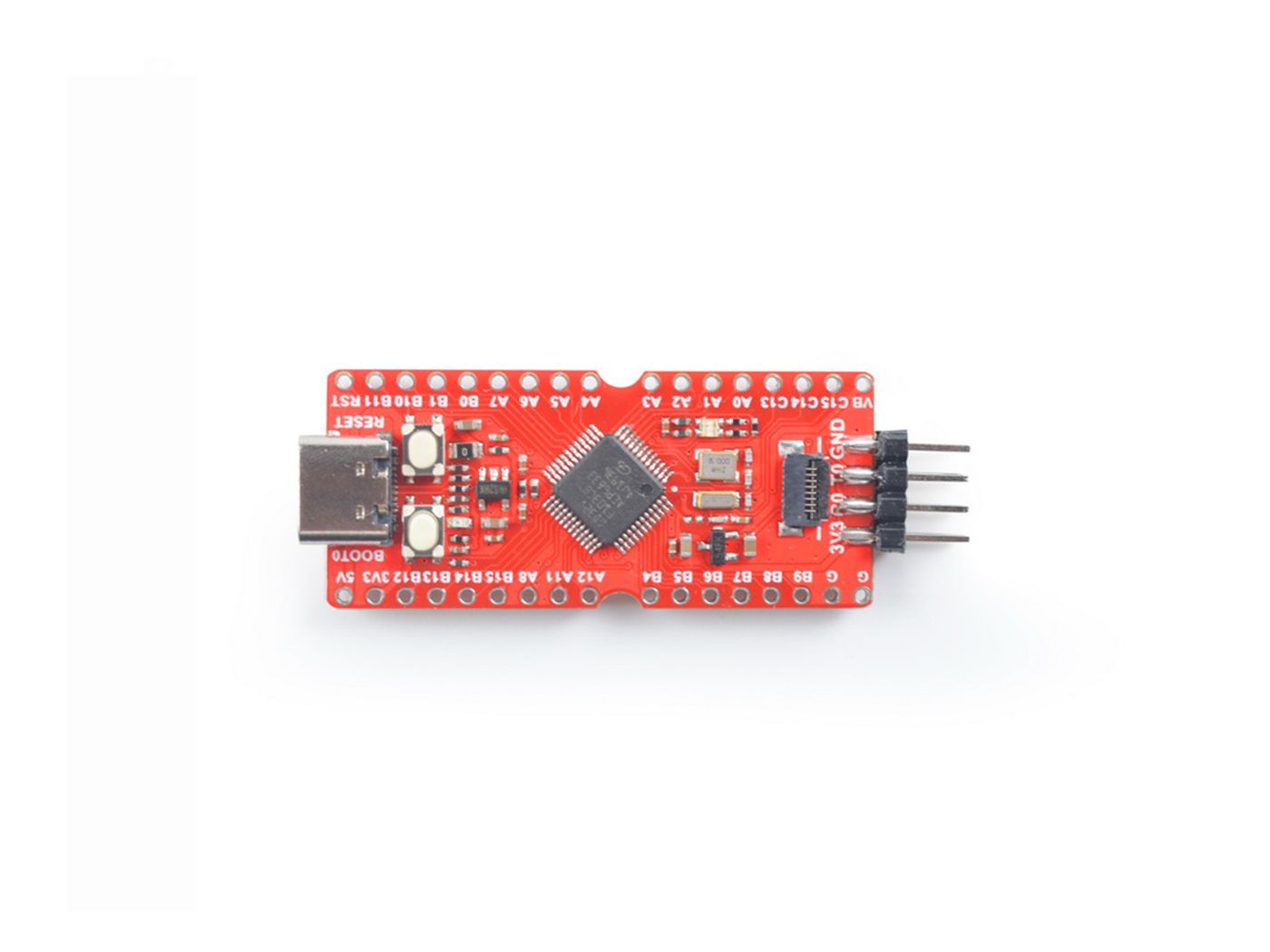

Płyta rozwojowa wyposażona w złącze USB typu C, które może być wykorzystane do połączenia z komputerem.
Specyfikacja techniczna Sipeed Longan Nano RISC-V
- Procesor RISC-V:
- układ: GD32VF103CBT6
- Ilość bitów: 32
- pamięć Flash: 128 kB
- pamięć SRAM: 32 kB
- zużycie energii: 1/3 moyc tradycyjnego Cortex-M3
- Pamięć dodatkowa: gniazdo na kartę TF
- Wyświetlacz: LCD IPS
- przekątna: 0,96''
- rozdzielczość: 160 x 80 px
- gama kolorystyczna: RGB
- Liczniki:
- 4 x ogólnego przeznaczenia 16-bitowy Timer
- 2 x 16-bitowy Basic Timer
- 1 x 16-biotwy Advanced Timer
- Watchdog, RTC, Systick
- Interfejsy:
- 3 x USART
- 2 x I2C
- 3 x SPI
- 2 x I2S
- 2 x CAN
- 1 x USBFS (OTG)
- USB typu C
- Interfejs debugowania: 2 x 4-pinowe złącze JTAG
- Przetwornik analogowy:
- 2 x ADC 10-kanałowy
- 2 x DAC
- Pasywny oscylator kwarcowy 8M
- Oscylator 32,768 kHz RTC
- Wyprowadzenia: złącza goldpin 2,54 mm
- Wymiary: 46,1 x 20 mm
