Opis produktu: STM32 LoRa WLE5JC - STM32WLE5JC ARM Cortex M4
Moduł z mikrokontrolerem STM32WLE5JC i rdzeniem ARM Cortex M4 oraz układem LoRa SX126x działającym w paśmie od 150 MHz do 960 MHz. Standard wąskopasmowej komunikacji bezprzewodowej LoRa umożliwia przesył danych w dużych odległościach. Układ wspiera również wiele standardowych modulacji (G)FSK, (G)MSK, BPSK. Moduł wyposażony został w 256 kB pamięci Flash oraz 64 kB RAM. Płytka posiada takie interfejsy jak USART, LPUART, SPI, I2C, ADC, DAC, AES, GPIO. Moduł zasilany z portu microUSB, posiada również slot na baterię CR2032 dla układu RTC. Układ STM32WL wyposażony został w dwa wzmacniacze mocy w.cz. (15 dBm oraz 22 dBm) i szeroki liniowy zakres częstotliwości pasujący do wszelkich potrzeb w zakresie nielicencjonowanego paska RF.

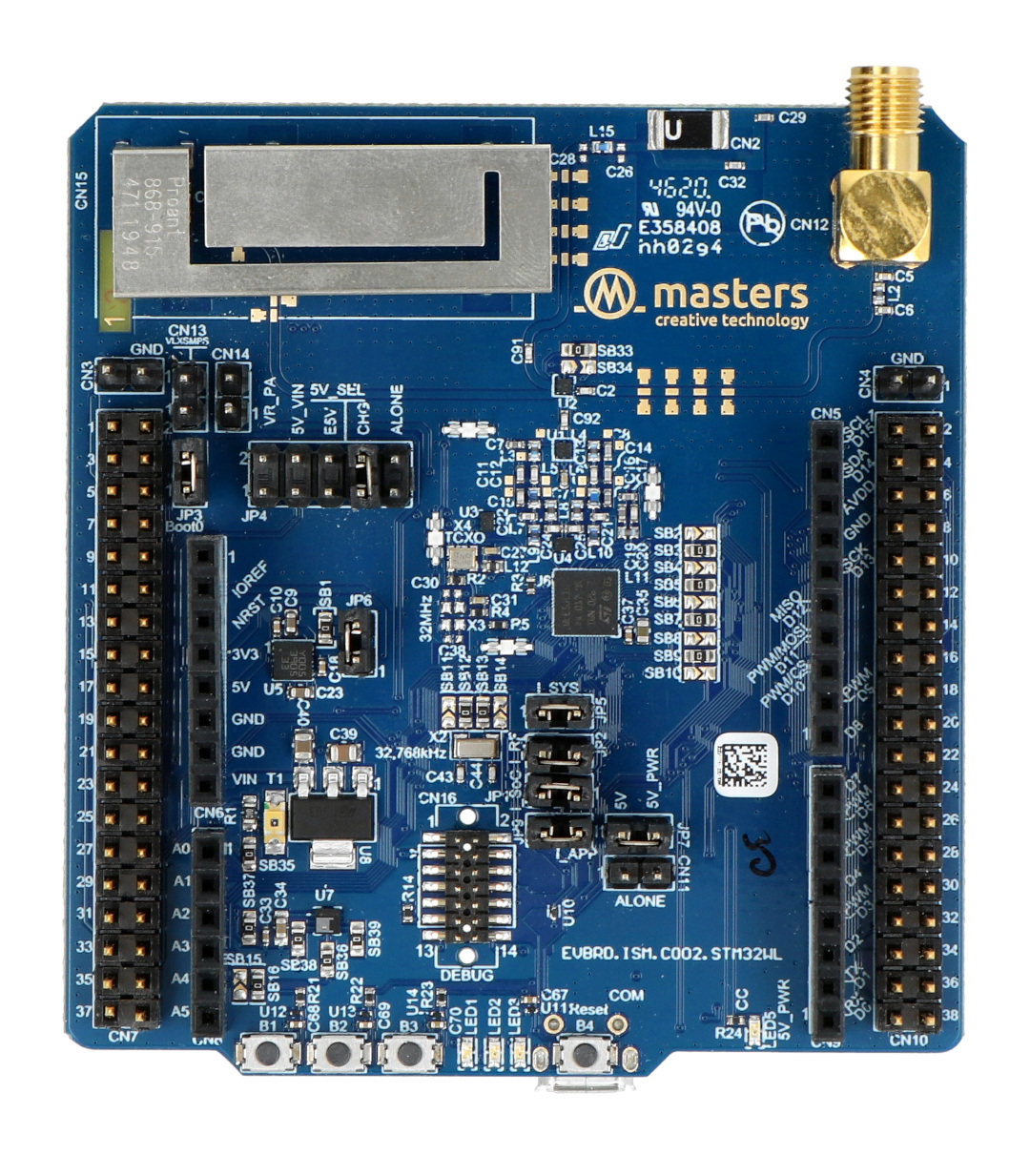

Moduł STM32WLE5JC.
Komunikacja LoRa.Komunikacja bezprzewodowa LoRa
Mikrokontrolery z serii STM32WLE5 spełniają wymagania warstwy fizycznej LoRaWAN wydanej przez LoRa Alliance. Modulacje LoRa, (G)FSK, (G)MSK i BPSK mogą być również stosowane w starszych i zastrzeżonych protokołach. Komunikacja radiowa nadaje się do systemów zgodnych z przepisami radiowymi, w tym m.in. ETSI EN300 220, FCC CFR 47 część 15, chińskimi wymogami regulacyjnymi oraz japońskimi ARIB T-108. Zakres częstotliwości od 150 MHz do 960 MHz umożliwia obsługę wszystkich głównych pasm ISM sub-GHz na całym świecie.
Specyfikacja modułu STM32WLE5
- Układ: STM32WLE5JC ARM Cortex M4 32-bit 48 MHz
- Pamięć Flash: 256 kB
- Pamięć RAM: 64 kB
- Komunikacja: LoRa
- Zakres częstotliwości: od 150 MHz do 960 MHz
- Czułość RX: -123 dB dla 2-FSK (przy 1,2 kB/s), -148 dB dla LoRa (przy 10,4 kHz)
- Kompatybilne protokoły: LoRaWAN, Sigfox, W-MBus i więcej
- Napięcie zasilania: od 1,8 V do 3,6 V (5 V przez microUSB)
- Pobór prądu w stanie spoczynku: 31 nA
- Pobór prądu w trybie czuwania (+RTC): 360 nA
- Pobór prądu podczas odbierania: 3,82 mA
- Pobór prądu podczas nadawania: 15 mA przy 10 dB i 87 mA przy 20 dB (LoRa 125 kHz)
- Szyfrowanie sprzętowe: AES 256 bit
- Generowanie liczb losowych (RNG)
- Wyprowadzenia:
- 2x USART
- 1x LPUART
- 2x SPI 16 Mb/s
- 3x I2C
- 2x 1-kanałowy timer 16-bit
- 1x 4-kanałowy timer 16-bit
- 1x 4-kanałowy timer 32-bit
- 1x timer o ultra niskim poborze prądu 16-bit
- 1x RTC
- 1x niezależny SysTick
- 1x niezależny watchdog
- 1x watchdog okienek
- Do 43 I/O tolerujących 5 V
- Wymiary: 76 x 70 mm

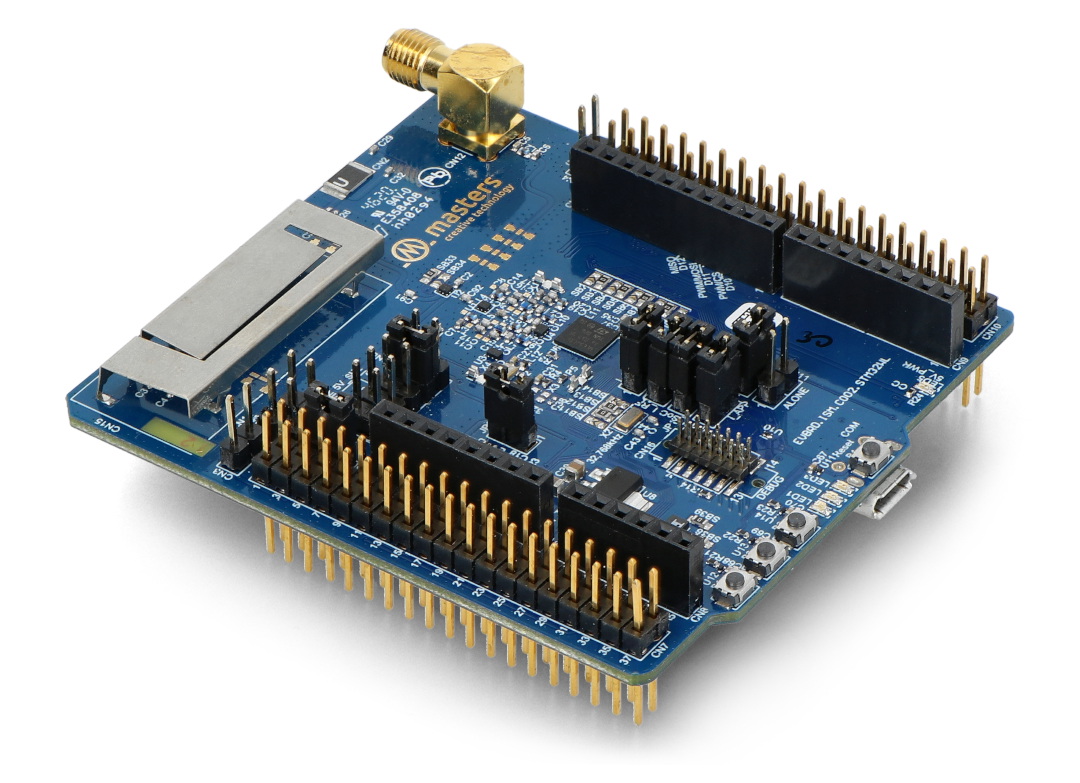

Moduł STM32WLE5.
