Połączenie Arduino oraz systemu Linux pozwala poprzez sieć WiFi bezprzewodowo programować i sterować urządzeniem. Moduł oparty układzie ATmega32u4, posiada 32 kB pamięci Flash, 2,5 kB RAM, 20 cyfrowych wejść/wyjść z czego 7 można wykorzystać jako kanały PWM i 12 jako analogowe wejścia oraz interfejsy, w tym USB.
Uwaga! Sprzedaż produktu została zakończona. Sprawdź inne urządzenia w tej kategorii. |

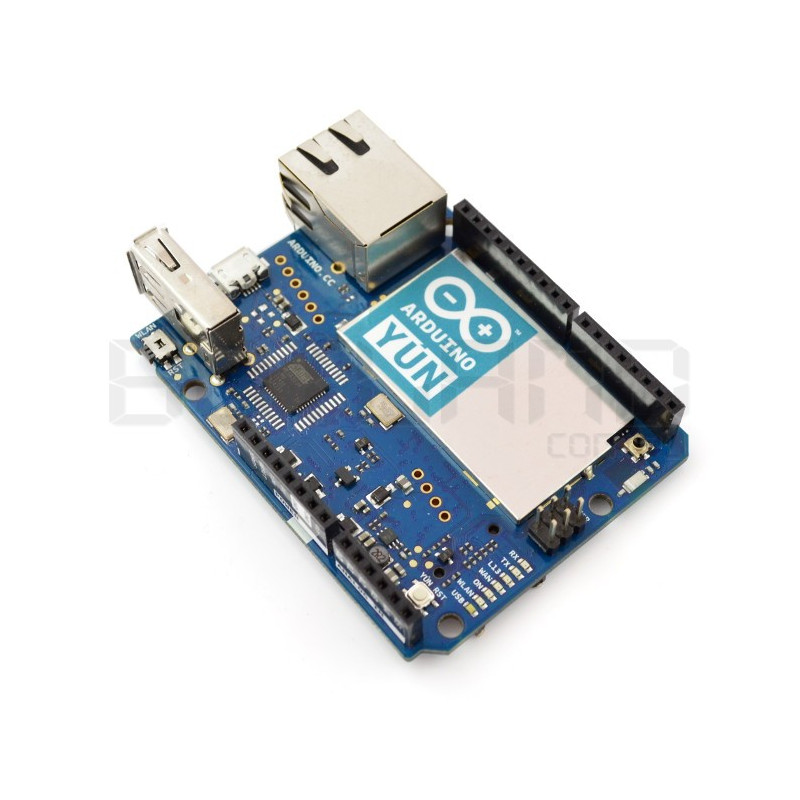

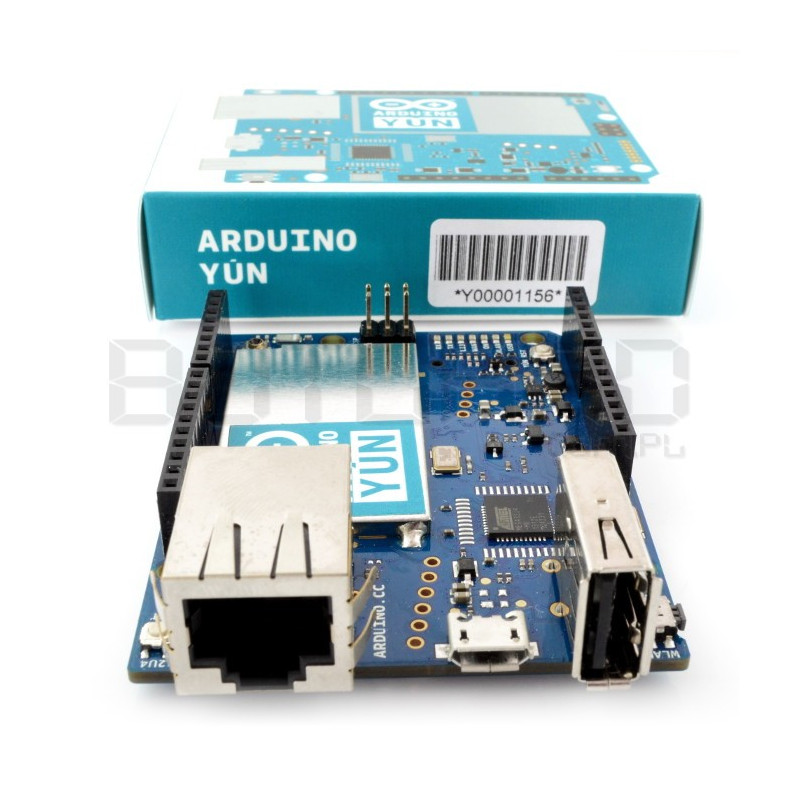

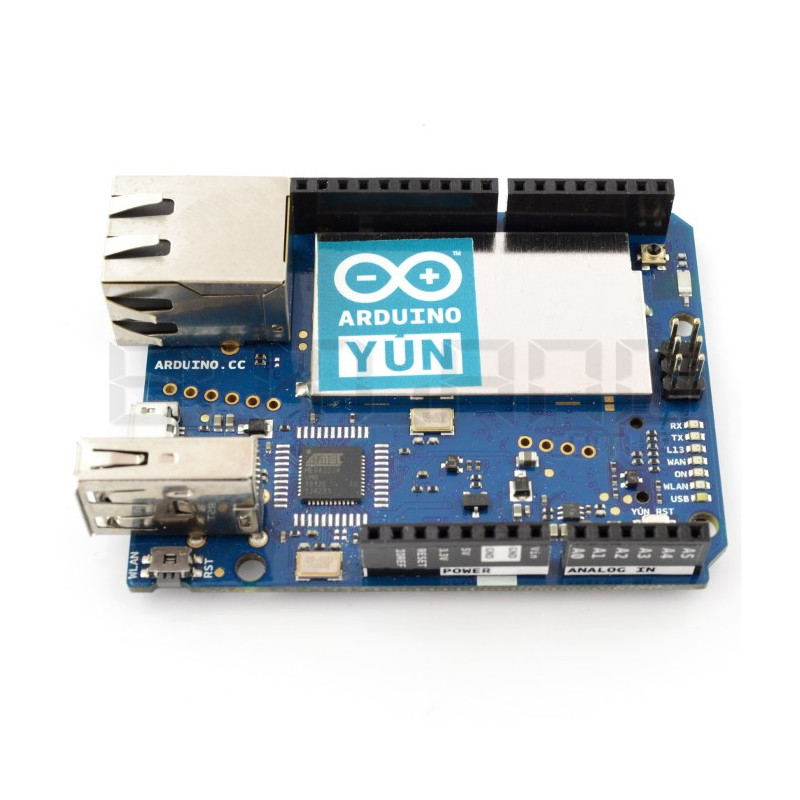

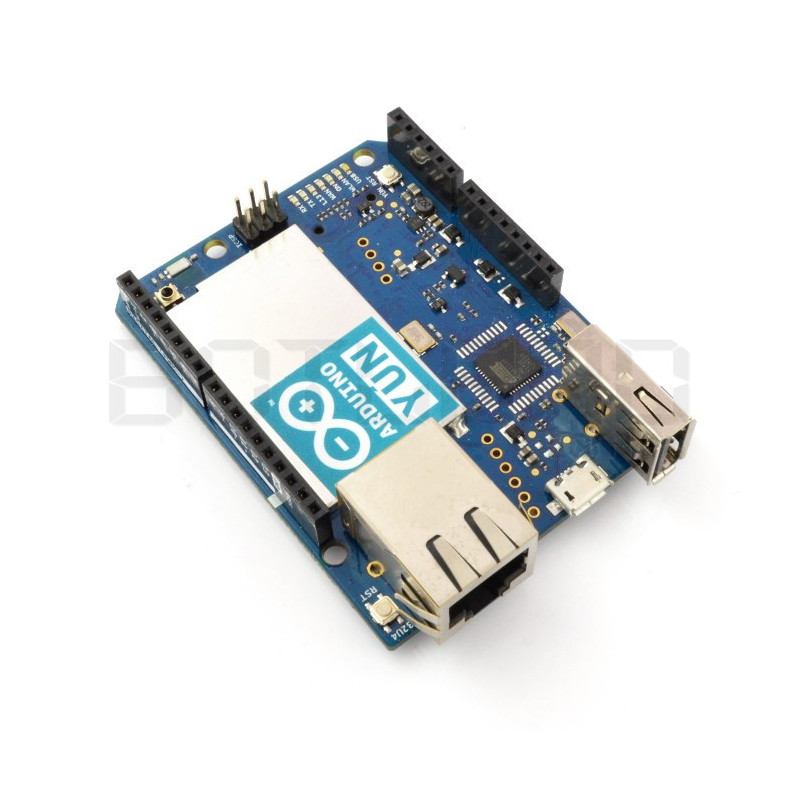

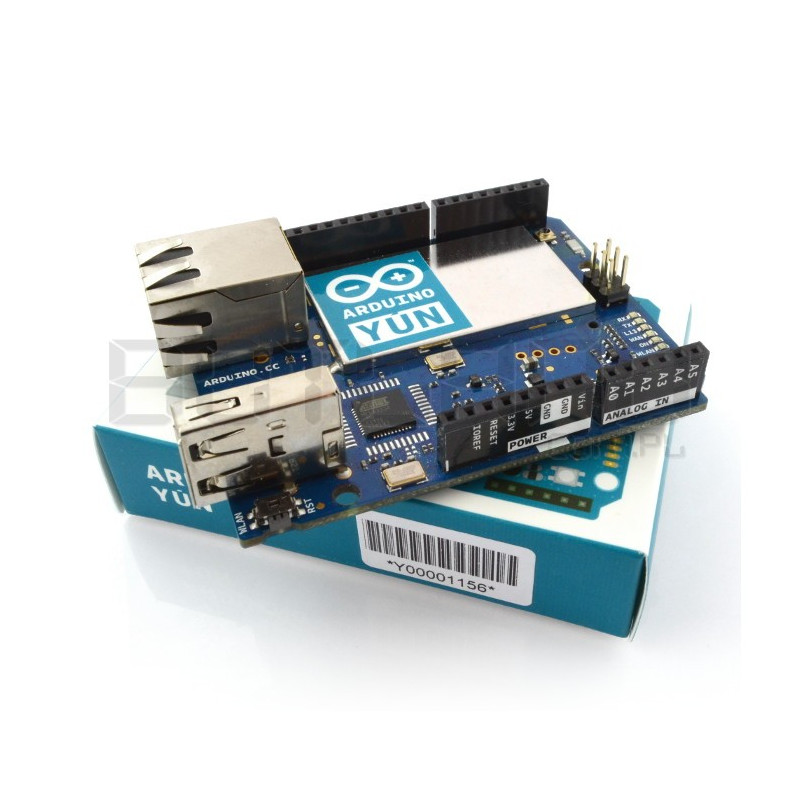

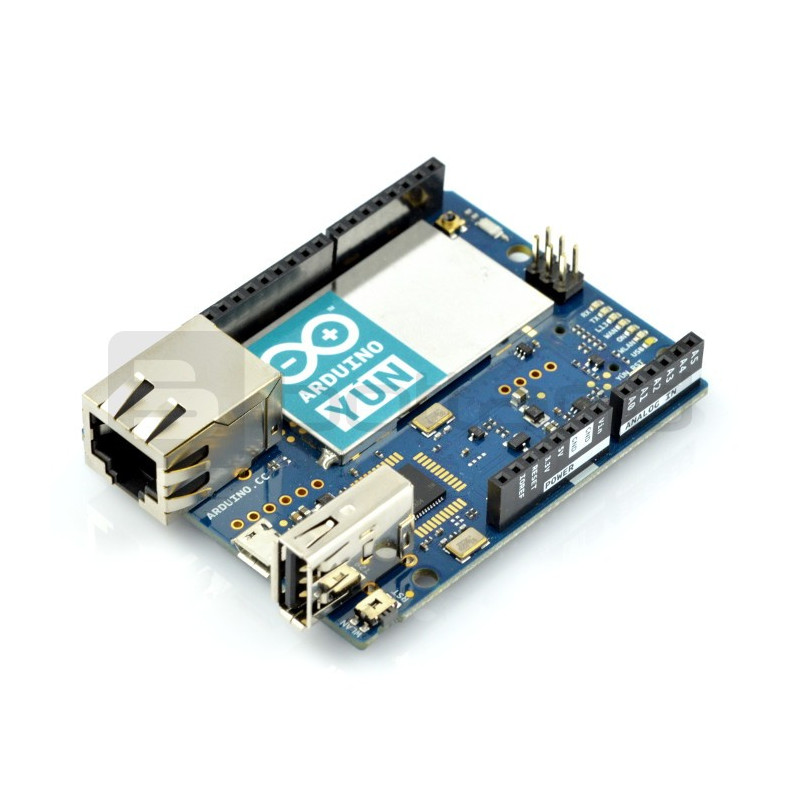

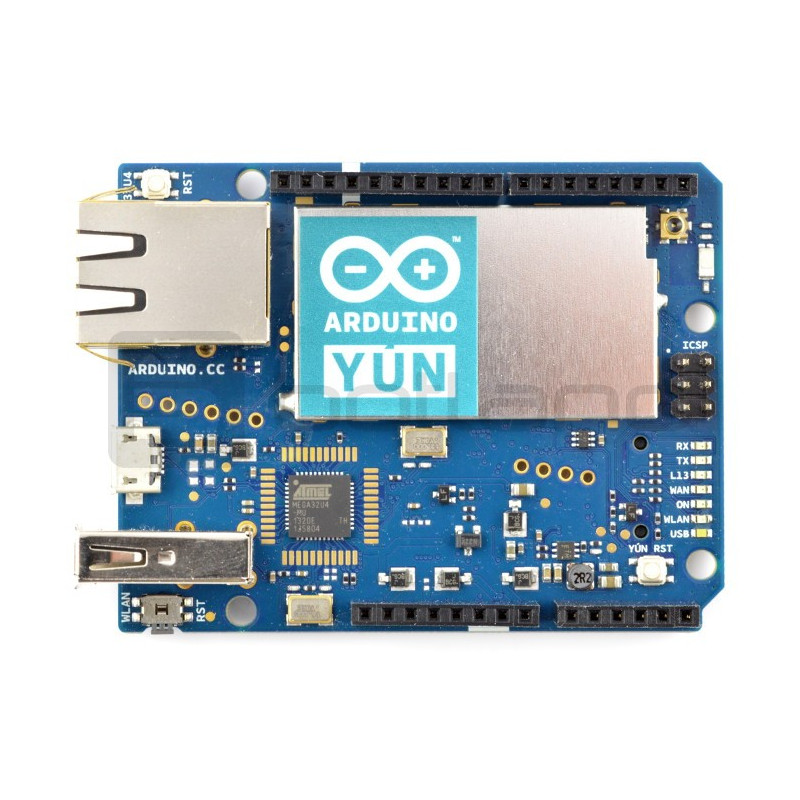

Yun to połączenia Arduino Leonardo i kontrolera Atheros AR9331 z obsługą WiFi. Płytka zawiera mikrokontroler ATmega32u4 wyposażony w 20 cyfrowych wejść/wyjść z czego 7 można wykorzystać jako wyjścia PWM (np. do sterowania silnikami) oraz 12 jako wejścia analogowe. Układ taktowany jest sygnałem zegarowym o częstotliwości 16 MHz, posiada 32 kB pamięci programu Flash oraz 2,5 kB pamięci operacyjnej SRAM.
Dzięki wykorzystaniu układu AVR wraz z biblioteką Bridge dostępną z poziomu środowiska Arduino IDE, Arduino Yun można w prosty sposób, bezprzewodowo, poprzez sieć WiFi programować, konfigurować lub zmieniać i odczytywać stany wyprowadzeń. Po podłączeniu zasilania (5 V poprzez zasilacz ze złączem micro USB) moduł widoczny jest na komputerze PC jako sieć WiFi o nazwie Arduino Yun. |
Przedmiotem sprzedaży jest oryginalny produkt Arduino, Botland jest oficjalnym dystrybutorem tej firmy.
Poniżej przedstawiamy kilka cech, które wyróżniają moduły Arduino na tle innych płytek programowalnych.
Nazwa | Opis |
---|---|
Zainstalowany bootloader |
Dzięki zainstalowanemu bootloaderowi do zaprogramowania urządzenia wystarczy odpowiedni przewód microUSB oraz oprogramowanie ze strony producenta. |
Połączenie WiFi |
Arduino Yun można w prosty sposób, bezprzewodowo, poprzez sieć WiFi programować, konfigurować lub zmieniać i odczytywać stany wyprowadzeń. |
Ethernet microSD |
Ta wersja posiada kontroler sieci Ethernet ze złączem RJ45 oraz czytnik kart pamięci microSD. |
Arduino Shield |
Rozkład złącz umożliwia montaż dedykowanych nakładek tzw. Arduino Shield. |
Wyprowadzenia cyfrowe |
20 cyfrowych wejść/wyjść umożliwia m.in. sterowanie diodami LED, przekaźnikami oraz odczytywanie stanów przycisków. |
Wydajność prądowa |
Maksymalna wydajność prądowa pojedynczego wyprowadzenia wynosi 40 mA. |
Wyjścia PWM |
7 wyjść PWM pozwala np. na sterowanie silnikami oraz regulowanie jasności diod. |
Wejścia analogowe |
12 wejść wbudowanego przetwornika analogowo-cyfrowego o rozdzielczości 10-bitów obsługuje m.in. czujniki z wyjściem analogowym. |
Komunikacja szeregowa |
Urządzenie obsługuje popularne interfejsy komunikacyjne, m.in.: UART, I2C i SPI oraz USB. |
Funkcje specjalne | Niektóre piny posiadają funkcje specjalne, których krótki opis dostępny jest w naszym przewodniku. |
Gniazdo USB A |
Płytka posiada wbudowany kontroler USB, wyprowadzony na gniazdo komputerowe USB typu A. |
Pamięć wbudowana |
Układ Atmega32u4 taktowany jest sygnałem o częstotliwości 16 MHz, posiada 32 kB pamięci programu Flash 1 kB EEPROM oraz 2,5 kB pamięci operacyjnej SRAM. |
Zasilanie 5 V microUSB |
Do zasilania Arduino można wykorzystać zasilacz o napięciu 5 V ze złączem microUSB. |
Zasilanie port USB |
Płytkę można zasilać z komputera poprzez przewód microUSB pamiętając przy tym, że maksymalna wydajność prądowa portu USB wynosi 500 mA. Arduino posiada system chroniący gniazdo przed zwarciem oraz przepływem zbyt wysokiego prądu. |
Złącze ICSP |
Moduł posiada wyprowadzenia ICSP służące do podłączenia zewnętrznego programatora AVR. |
Pin IOREF |
Pin IOREF umożliwia bezpośredni dostęp do napięcia z jakim pracują wyprowadzenia I/O. |
Wbudowana dioda LED |
Podłączona dioda LED na pinie 13 umożliwia debuggowanie prostych programów. |
Wyjście 3,3 V |
Wbudowany regulator napięcia umożliwia zasilanie zewnętrznych urządzeń napięciem 3,3 V o poborze prądu do 50 mA. |
Dzięki zastosowaniu układu pośredniczącego ATmega32u4 programowanie Arduino Yun jest tak proste jak innych modułów z tej rodziny. Środowisko Arduino IDE zawiera specjalnie przygotowaną bibliotekę Bridge dla modułu Yun o nazwie Arduino IDE.

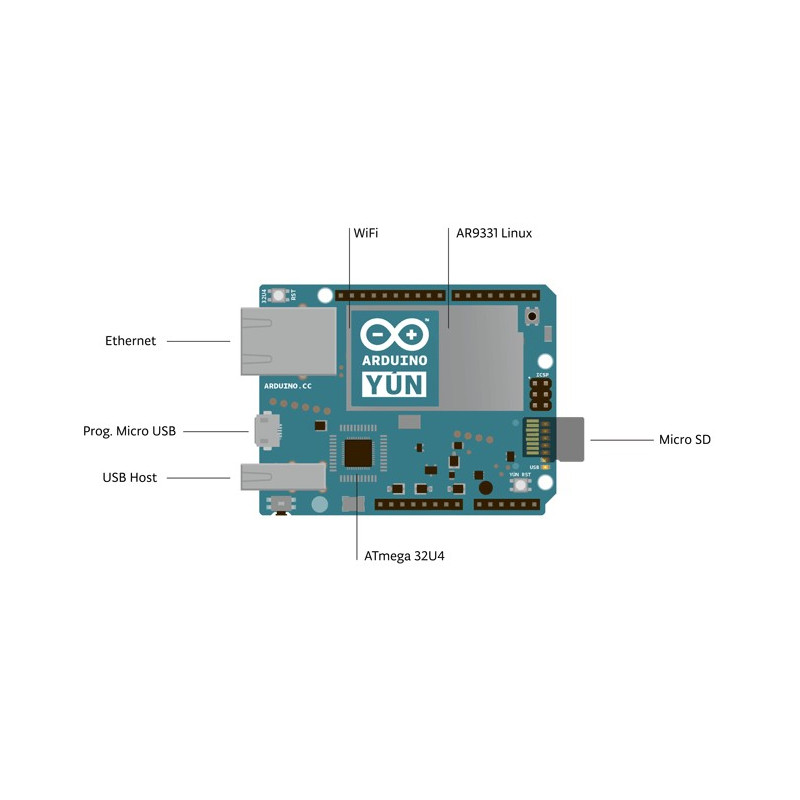

Schemat blokowy modułu Arduino Yun.
W naszej ofercie dostępny jest również Arduino Yun bez PoE oraz Arduino Yun Mini.
W naszej ofercie znajduje się również inna płytka z kontrolerem WiFi i Ethernet - Arduino Tian.
Funkcja | Arduino Yun | Arduino Tian |
---|---|---|
Mikrokontroler 1 | ATmega32u4 8-bit |
SAMD21G18 32-bit ARM Cortex-M0+ |
Mikrokontroler 2 |
Atheros AR9331 MIPS 400MHz |
Atheros AR9342 MIPS 533 MHz |
Interfejs WiFi | 802.11b/g/n | 802.11 b/g/n 2.4 GHz dual-band |
Interfejs Ethernet |
IEEE 802.3 10/100 Mbit/s |
IEEE 802.3 1 10/100/1000 Mbit/s |
Interfejs Bluetooth | Brak | Bluetooth EDR / BLE 4.0 |
Czytnik kart | microSD | Brak |
Przydatne linki
|
UC - Mikrokontroler | Atmega32U4 |
UC - Rdzeń | 8-bit AVR |
UC - Pamięć EEPROM | 1 kB |
UC - Pamięć Flash | 32 kB |
UC - Pamięć RAM | 2,5 kB |
UC - Piny cyfrowe | 20 |
UC - wejścia analog. | 12 |
UC - Taktowanie | 16 MHz |
UC - Ethernet | Tak |
UC - Przetwornik AC | 10-bitów |
UC - Kanały PWM | 7 |
UC - Moduł WiFi | Tak |
UC - Interfejs USB | microUSB |
UC - microSD | Tak |
