Opis produktu: Czytnik naścienny RFID MW-R7B - 13,56 MHz - czarny
Czytnik kart i transponderów RFID przeznaczony do montażu naściennego. Działa na częstotliwości 13,56 MHz. Jest kompatybilny z następującymi standardami: MIFARE Classic, MIFARE Plus, MIFARE Ultralight C, MIFARE DESFire, ICODE SLI oraz iClass. Czytnik posiada 3 piny GPIO. Wyposażony został również w przycisk dotykowy oraz wbudowaną diodę sygnalizacyjną. Wersja obudowy w kolorze czarnym.

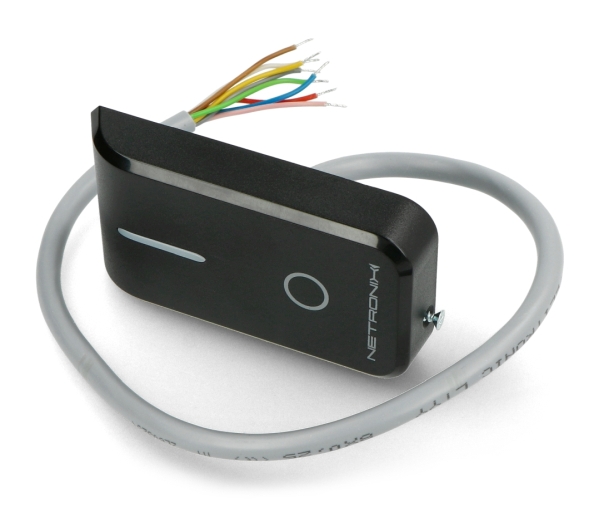

Czytnik RFID MW-R7B - 13,56 MHz - czarny.

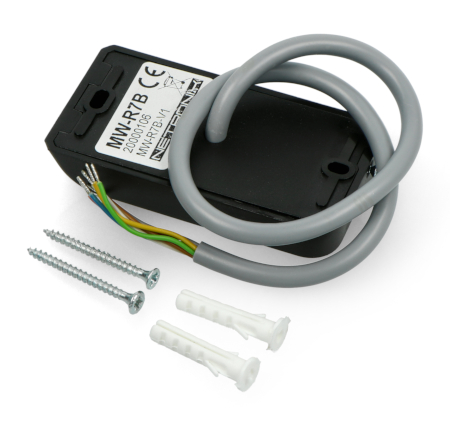

Zestaw zawiera kołki montażowe.
Specyfikacja czytnika RFID MW-R7
- Napięcie zasilania: od 8 V do 15 V
- Maksymalny prąd zasilania: 120 mA
- Średni pobór prądu: 25 mA
- Znamionowa częstotliwość RF: 13,56 MHz
- Obsługiwane standardy: MIFARE Classic, MIFARE Plus, MIFARE Ultralight C, MIFARE DESFire, ICODE SLI, iClass
- Obsługiwane interfejsy komunikacyjne: RS232, RS485, 1-Wire, Wiegand oraz CAN 2.0B
- Działanie z protokołem Netronix oraz Modbus-RTU w trybie interfejsu RS232/RS485
- Ilość pinów GPIO: 3
- Odległość odczytu kart i transponderów: do 8 cm
- Klasa szczelności: IP54
- Typ przycisku frontowego: pojemnościowy
- Wbudowany buzzer, antena, dioda LED RGB
- Wymiary: 83 x 44 x 14 mm
Opis wyprowadzeń
Czytnik posiada osiem wyprowadzeń w postaci przewodów ze zdjętą izolacją, umieszczonych z tyłu obudowy. Poniżej znajduje się opis poszczególnych podłączeń.
| Opis wyprowadzeń czytnika MW-R7B | |||
|---|---|---|---|
| Kolor przewodu | Nazwa | Funkcja | |
| Czerwony | VCC | Zasilanie | |
| Niebieski | GND | Masa | |
| Biały | Antykolizja | Wyprowadzenie do połączenia ze sobą czytników pracujących blisko siebie | |
| Brązowy | PinOUT | Wyjście dowolnego przeznaczenia | |
| Zielony | PinINTERFACE1 | Linia interfejsu szeregowego: RS232_TX, RS485_B, CAN_H, Wiegand0, 1WIRE | |
| Żółty | PinINTERFACE2 | Linia interfejsu szeregowego: RS232_RX, RS485_A, CAN_L, Wiegand1 | |
| Szary | PinIN0 | Wejście dowolnego przeznaczenia | |
| Różowy | PinIN1 | Wejście dowolnego przeznaczenia | |
