Opis produktu: E-paper E-Ink HAT 7,5'' 880x528px - nakładka z wyświetlaczem trójkolorowym dla Raspberry Pi - Waveshare 17960
Ekran typu E-paper o przekątnej 7,5" i rozdzielczości 880 x 528 px, który potrafi wyświetlać obraz w trzech kolorach: czerwonym, czarnym oraz białym. Komunikuje się on poprzez interfejs SPI. Tego typu ekrany cechują się bardzo niskim zużyciem energii oraz szerokim kątem widzenia, znajduje on zastosowanie m.in. w e-bookach. Ekran pracuje z napięciem 3,3 V oraz 5 V. Do zestawu dołączono również nakładkę HAT dla Raspberry Pi.
|
Produkt kompatybilny z Arduino i Raspberry Pi. |
Nakładka w połączeniu z Raspberry Pi, minikomputer można nabyć osobno.
Główne cechy wyświetlacza E-paper
- Wyświetlacz nie posiada podświetlenia, pozwala wyświetlać obraz nawet gdy nie jest on zasilany
- Bardzo niski pobór energii, zasilanie jest wymagane jedynie do odświeżania obrazu
- Standardowe wyprowadzenia 40-pin zgodne z Raspberry Pi oraz Nvidia Jetson Nano
- Interfejs SPI, który można wykorzystać do podłączenia z innymi mikrokontrolerami, np. moduł Arduino
- Wbudowany regulator napięcia, dzięki czemu może współpracować z napięciem 3,3 V lub 5 V
- Producent udostępnia instrukcję użytkownika wraz z przykładami dla Raspberry, Jetson Nano, Arduino oraz STM32

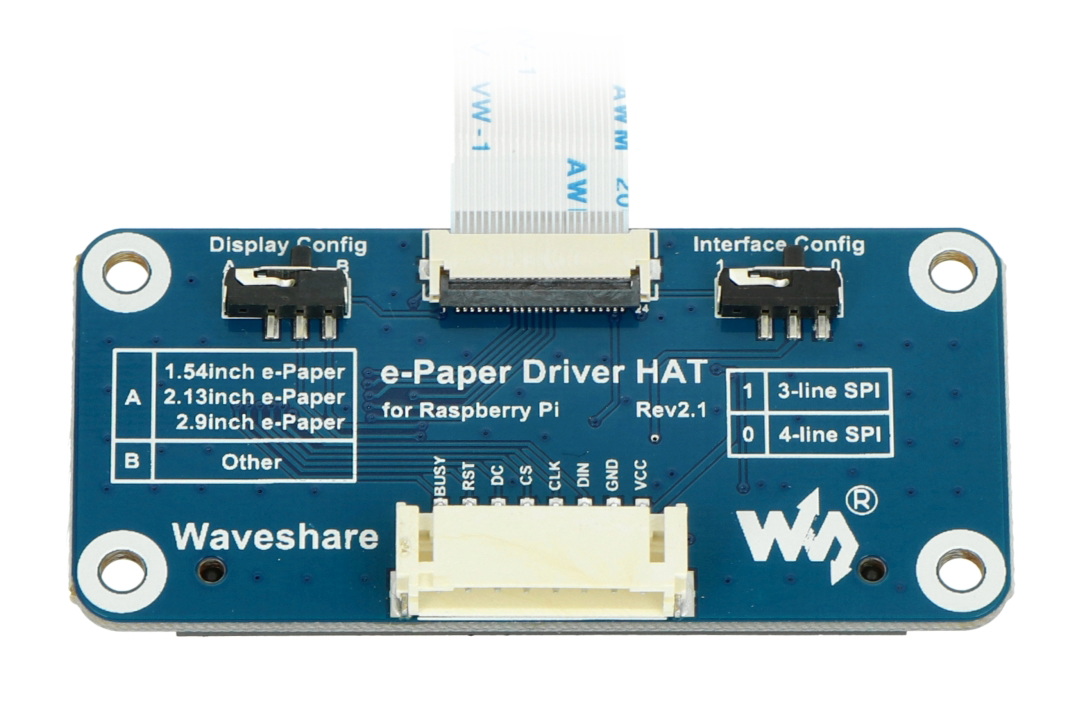

Wyprowadzenia modułu
Moduł w postaci nakładki HAT dla Raspberry Pi posiada również dodatkowe złącza, które pozwalają wykorzystać go z innymi modułami wyposażonymi w mikrokontroler, który obsługuje interfejs SPI.
Opis wyprowadzeń
| Pin | Opis |
|---|---|
| VCC | Napięcie zasilania: od 3,3 V do 5 V. |
| GND | Masa układu. |
| DIN | Pin MOSI interfejsu SPI. |
| CLK | Pin zegarowy interfejsu SPI. |
| CS | Chip select aktywowany stanem niskim. |
| DC | Wybór dane / komendy. Stan wysoki - dane. Stan niski - komendy. |
| RST | Zewnętrzny reset aktywowany stanem niskim. |
| BUSY | Wyjście statusu zajętości, aktywowany stanem niskim. |
Specyfikacja ekranu
- Napięcie zasilania: 3,3 V / 5 V
- Interfejs: 3-żyłowy SPI / 4-żyłowy SPI
- Wymiary zewnętrzne: 170,2 x 111,2 x 1,25 mm
- Wymiary ekranu: 163,24 x 97,94 mm
- Rozmiar piksela: 0,1855 x 0,1855 mm
- Rozdzielczość: 880 x 528 px
- Wyświetlane kolory: czerwony, czarny, biały
- Skala szarości: 2
- Czas pełnego odświeżenia: 21 s
- Pobór mocy przy odświeżaniu: 50 mW
- Pobór mocy w czasie gotowości: do 0,017 mW
- Kąt widzenia: powyżej 170°
Zestaw zawiera
- Ekran E-paper 7,5"
- Nakładkę HAT
- Zestaw śrubek
- Przewód 8-pin - 20 cm
Wymiary nakładki.
