Opis produktu: Gravity - ekspander wyprowadzeń MCP23017 I2C - 16 I/O - DFRobot DFR0626
Ekspander wyprowadzeń MCP23017 pozwala rozszerzyć układ o dodatkowe 16 portów I/O poprzez interfejs I2C. Posiada złącze Gravity oraz standardowe goldpiny. Adres I2C ustawiany jest za pomocą przełączników DIP. Wyprowadzenia zostały podzielone na dwie sekcje: GPIOA oraz GPIOB. Każde wyprowadzenie posiada również sekcję zasilania (VCC i GND). Za pomocą modułów z układami MCP23017 można rozszerzyć ilość wyprowadzeń do maksymalnie 128. Moduł zasilany napięciem 3,3 V lub 5 V.

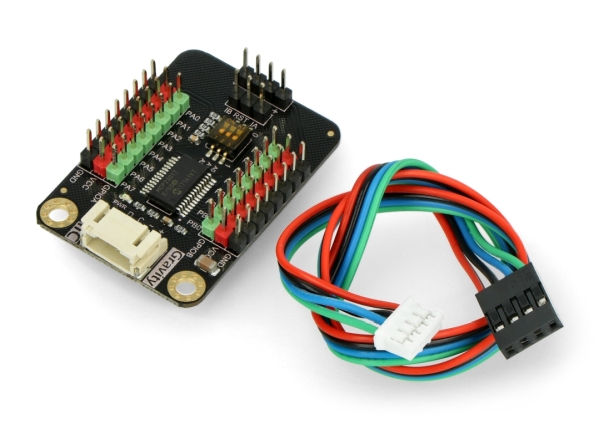

Ekspander wyprowadzeń MCP23017 z przewodem.
|
Produkt kompatybilny z Arduino Producent przygotował przewodnik użytkownika oraz bibliotekę dla użytkowników Arduino. |
Główne cechy ekspandera
- Wspiera do maksymalnie 128 I/O.
- Tryb wielokrotnych I/O.
- Możliwość zmiany adresu I2C poprzez przełączniki DIP.
- Sekcja zasilania VCC i GND przy każdym wyprowadzeniu I/O.
- Kompatybilny z napięciem 3,3 V oraz 5 V.

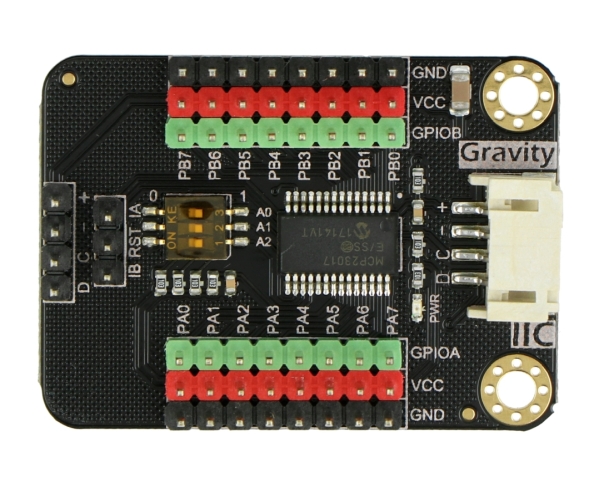

Wyprowadzenia ekspandera MCP23017
Moduł z ekspanderem MCP23017 komunikuje się poprzez interfejs I2C. Może być on zasilany zarówno napięciem 3,3 V, jak i 5 V.
| Pin | Symbol | Opis |
|---|---|---|
| 1 | + / VCC | Napięcie zasilania od 3,3 V do 5,5 V. |
| 2 | - / GND | Masa układu. |
| 3 | C | Linia zegarowa I2C. |
| 4 | D | Linia danych I2C. |
| 5 | RST | Reset. |
| 6 | IA | Pin wykrywający przerwania GPIOA. |
| 7 | IB | Pin wykrywający przerwania GPIOB. |
| 8 | PWR | Status zasilania. |
| 9 | A0/A1/A2 | Przełącznik adresu I2C. |
Specyfikacja ekspandera wyprowadzeń MCP23017
- Napięcie zasilania: 3,3 V lub 5 V
- Zastosowany układ: MCP23017
- Komunikacja: I2C
- Adres I2C: od 0x20 do 0x27
- Prąd I/O: 20 mA
- Przerwania sygnałowe: IA, IB
- Ilość wyprowadzeń: 16
- Wymiary: 44 x 32 mm
