Opis produktu: Odyssey STM32MP157C z SoM - kompatybilny ze złączem 40-pin Raspberry Pi - Seeedstudio 102110319
Odyssey STM32MP157C to komputer jednopłytkowy oparty na module STM32MP157C. Minikomputer został wyposażony w dwurdzeniowy procesor ARM Cortex A7 zintegrowany z Cortex-M4. Produkt jest kompatybilny z 40 pinowym złączem GPIO z Raspberry Pi. Produkt składa się z dwóch elementów płytki SoM STM32MP157C, na której umieszczono najważniejsze moduł oraz płytki nośnej ze złączami i modułami dodatkowymi, które pozwalają na bezproblemowe podłączenie urządzeń peryferyjnych. Możliwe jest równie przełączenie SoM do własnej płytki nośnej.
Prezentacja komputera jednopłytkowego Odyssey STM32MP157C.
Najważniejsze cechy minikomputera
- Dwurdzeniowy procesor ARM Cortex A7 zintegrowany z Cortex M4
- Umieszczenia najważniejszych modułów na SoM
- Kompatybilny ze złączami GPIO 40-pin znanym z Rapsberry Pi
- Możliwość personalizacji do własnych potrzeb dzięki open source SDK/API/BSP/OS

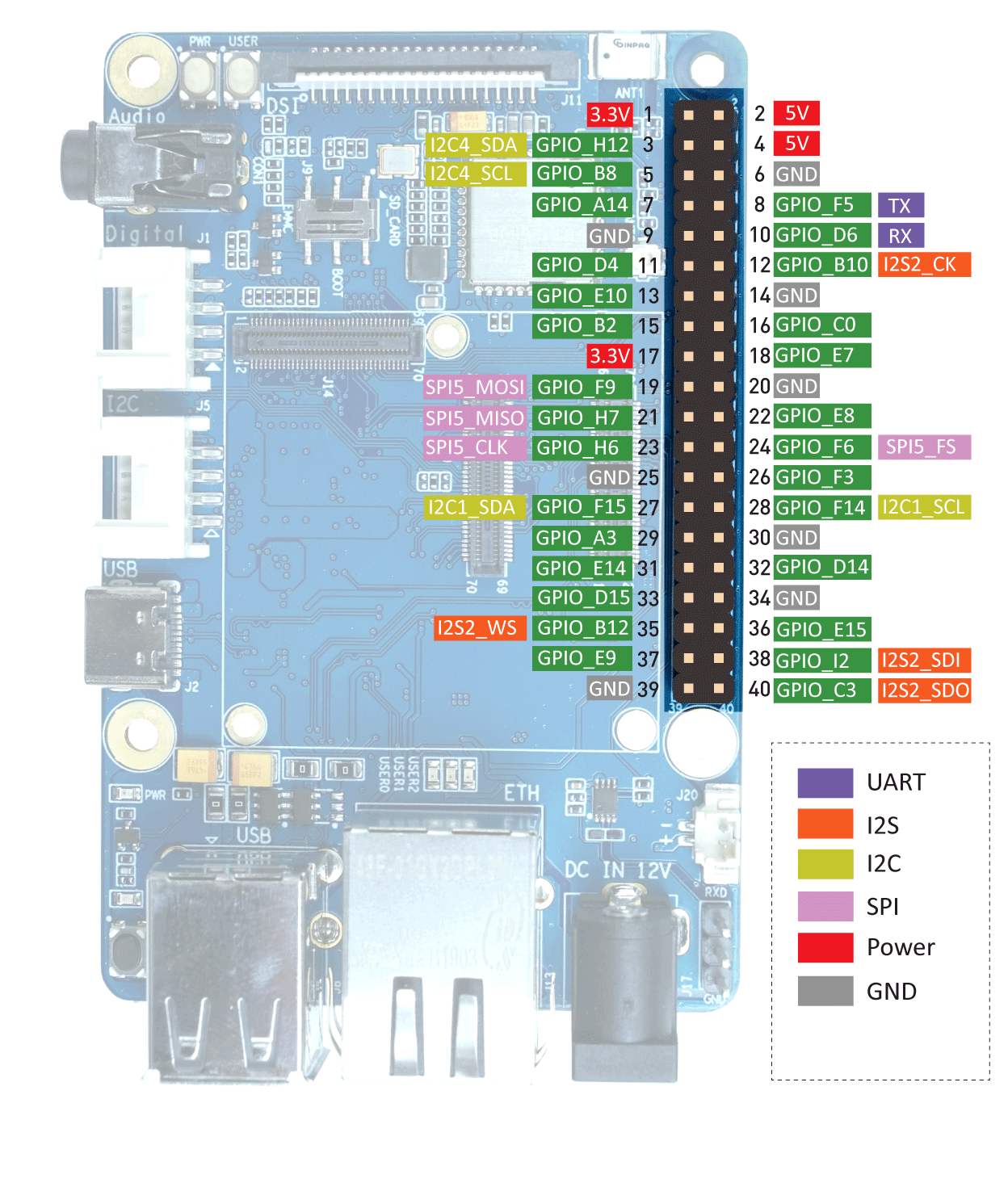

![Schemat pinów GPIO](https://cdn2.botland.com.pl/img/art/inne/16547_7b.jpg)
Rozmieszczenie pinów GPIO na płytce nośnej.
Co jest potrzebne do uruchomienia Odyssey STM32MP157C?
- Karta pamięci microSD - z tego nośnika zainstalowany zostanie system operacyjny (min. 4 GB)
- Zasilanie: złącze DC Jack 12 V / 2 A lub USB typu C 5 V / 3 A
- Komputer PC do zbotowania karty pamięci z systemem
- Podłączony internet - do pobrania oprogramowania
- Czytnik kart SD z adapterem do microSD USB

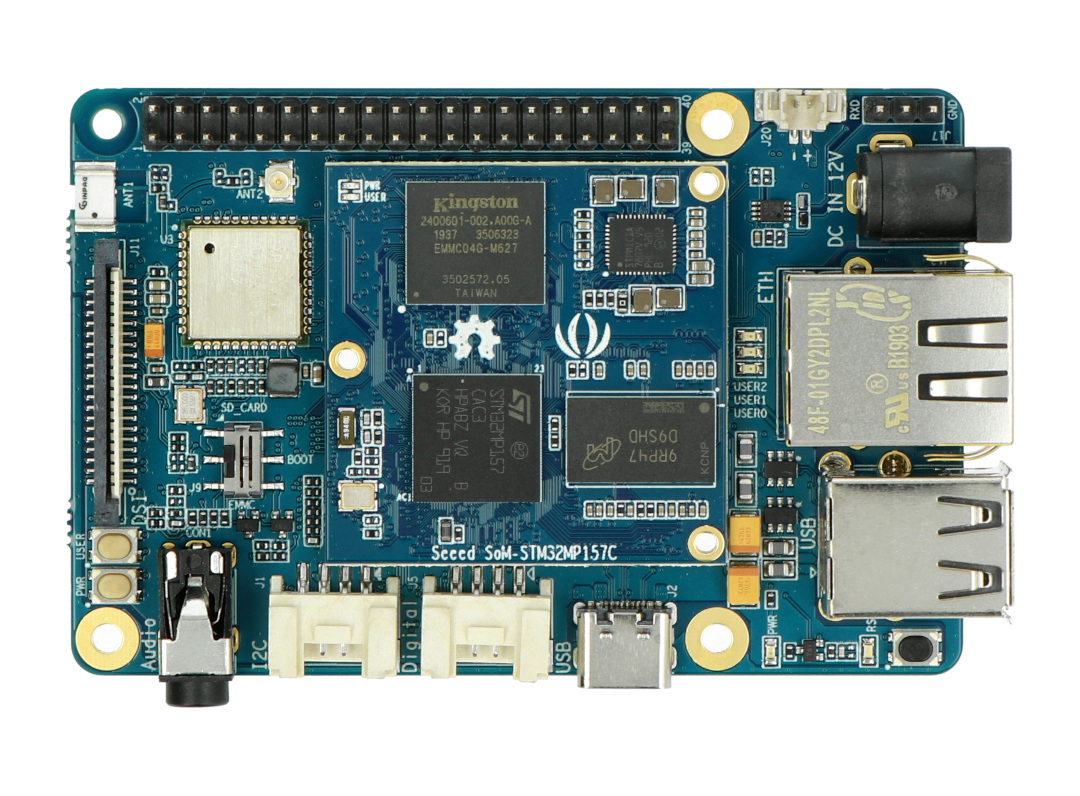

![Widok na płytkę od góry](https://cdn2.botland.com.pl/img/art/inne/16547_2d.jpg)
Płytka Odyssey STM32MP157C.
System operacyjny komputera jednopłytowego
Podobnie jak w Raspberry Pi tu także musimy zaopatrzyć się w nośnik pamięci w postaci karty microSD i zbootować na niej instalacje wybranego przez nas systemu. Do uruchamiania możemy wykorzystać kartę microSD lub wbudowaną pamięć eMMC. Dokładny opis instalacji znajduje się na wiki poświęconej produktowi.

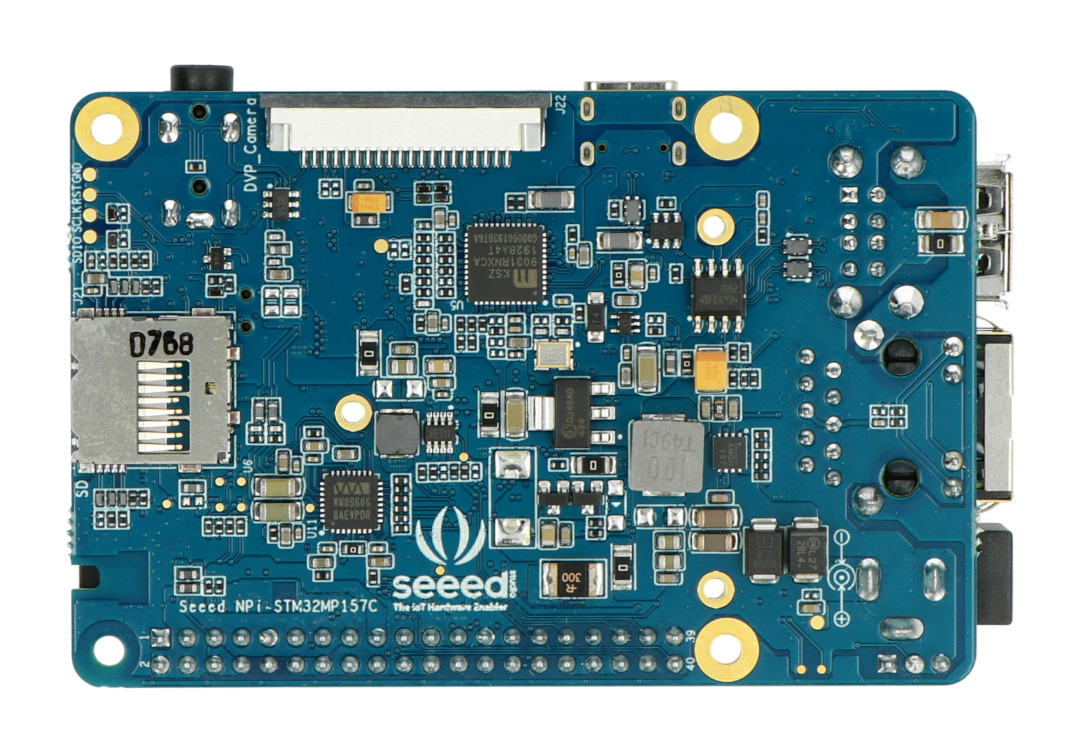

![Widok od dołu płytki](https://cdn1.botland.com.pl/img/art/inne/16547_3d.jpg)
Slot karty microSD znajduje się na tylnej stronie płytki.
Komunikacja w minikomputerze Odyssey STM32MP157C
Minikoputer został wyposażony w podstawowe interfejsy komunikacyjne, które spotkać można w komputerach klasy PC. Użytkownik ma do dyspozycji:
- trzy złącza USB (2x USB A, 1x USB C) - porty USB A pozwalają na podłączenie dodatkowych urządzeń peryferyjnych, tak jak ma to miejsce w zwykłym komputerze PC, złącze USB C przeznaczonej jest do zasilania urządzenia oraz komunikacji z PC.
- gniazdo Ethernet i moduł WiFi - pozwalają na podłączenie naszego minikomputera do sieci za pomocą przewodu z wtykiem RJ-45 lub bezprzewodowo.
- GPIO 40-pin - złącza kompatybilne z Raspberry Pi. Mogą służyć do podłączenia różnych czujników, diod lub całych nakładek. W ich skład wchodzą takie interfejsy jak: I2C, SPI, UART.
- slot microSD - slot przeznaczony jest na nośnik z systemem, z którego zainstalujemy nasz system operacyjny

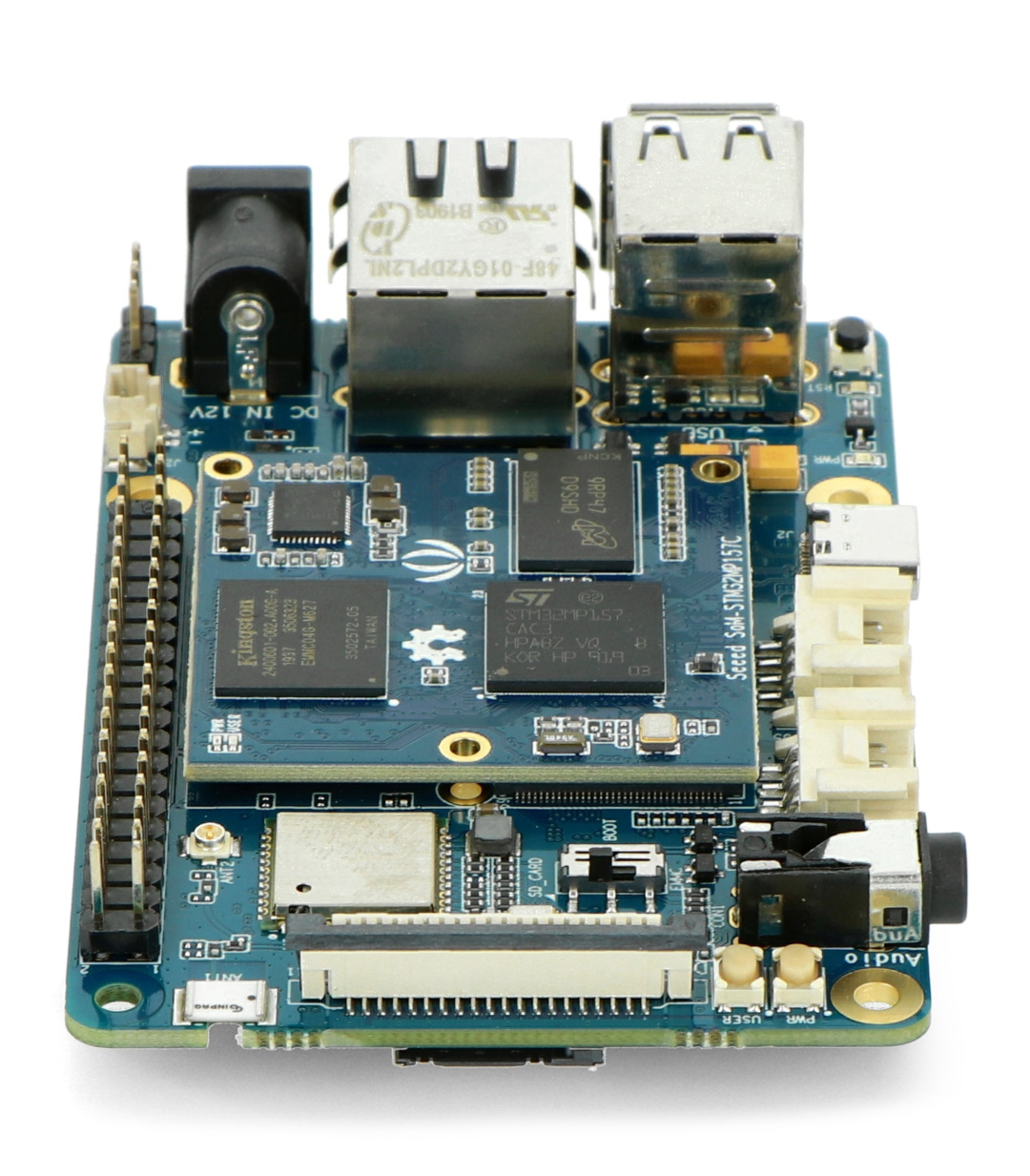

![Płytka Odyssey](https://cdn3.botland.com.pl/img/art/inne/16547_7d.jpg)
Płytka z podłączonym SoM.
Zasilanie Odyssey STM32MP157C
Odyssey STM32MP157C może być zasilany za pomocą zasilacza o napięciu 12 V oraz wydajności prądowej 2 A lub za pomocą portu USB C, w tym przypadku napięcie powinno wynosić 5 V, a wydajność prądowa to 3 A. Zarówno zasilacz jak i przewód USB C należy zakupić osobno, przy zakupie przewodu USB najlepiej zakupić przewód 4 żyłowy.

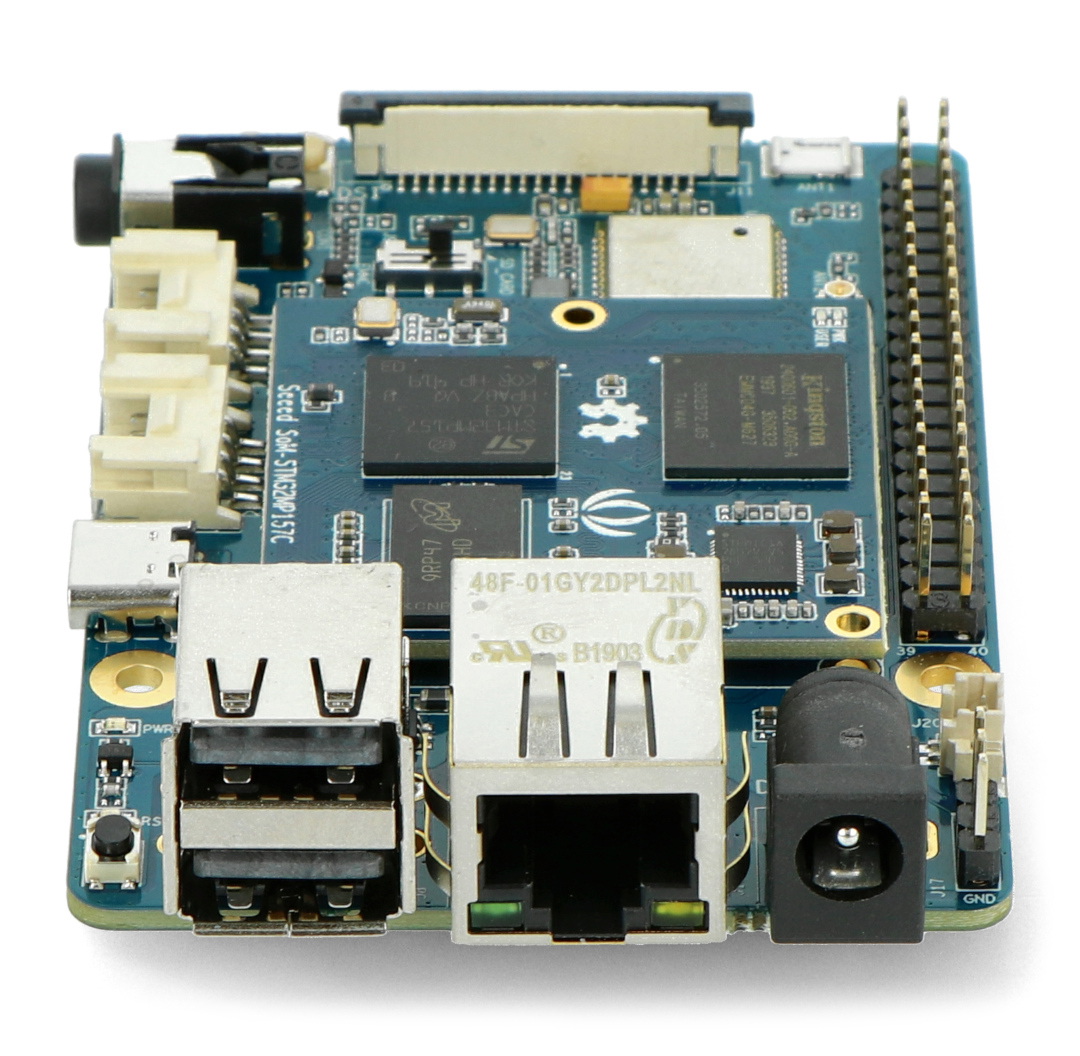

![Porty USB A oraz DC](https://cdn2.botland.com.pl/img/art/inne/16547_6d.jpg)
Port Jack DC wraz z portem Ethernet i USB.
Specyfikacja techniczna Odyssey STM32MP157C
Specyfikacja SoM | |||
---|---|---|---|
MPU: |
STM32MP157C
|
||
PMU: | ST PMIC STPMIC1A | ||
RAM: | 512 MB DDR3 | ||
Pamięć flash: | 4 GB EMMC | ||
Złącza: | 3 x 70-pinowe złącza płytka-płytka | ||
Rozmiar modułu SoM: | 38 mm x 38 mm | ||
Specyfikacja płytki nośnej | |||
Złącza: |
|
||
WiFi/BLE: |
|
||
Diody LED: |
|
||
Przyciski: |
|
||
Zasilanie: |
|
||
Wymiary płytki nośnej: | 56 x 85 mm |

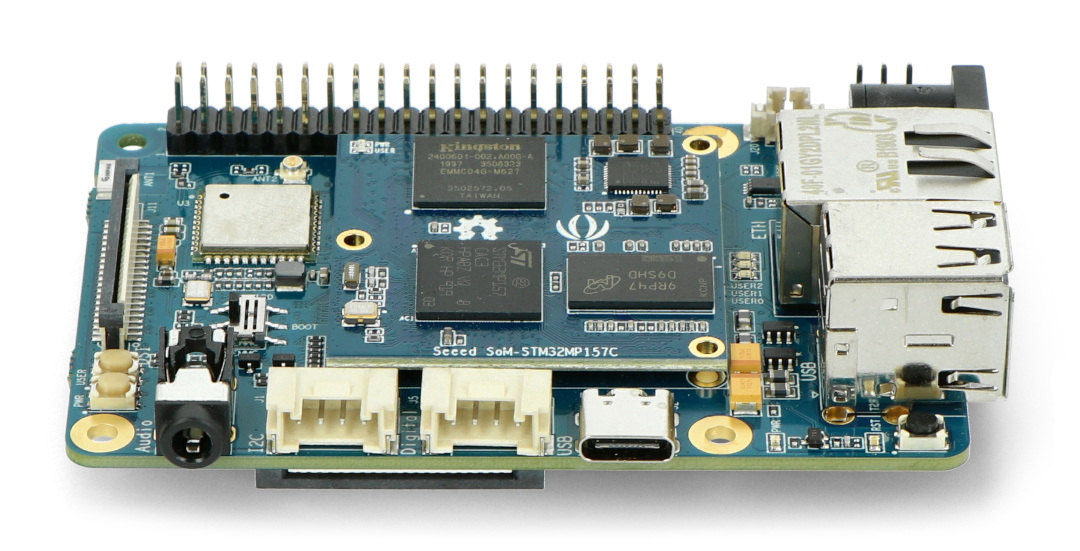

![Komputer jednopłytkowy](https://cdn1.botland.com.pl/img/art/inne/16547_4d.jpg)
Widok na płytkę od strony portu USB C.
Zestaw zawiera
- 1x Odyssey - STM32MP157C
- 4x śrubki montażowe
- 4x nakrętki
