Opis produktu: Płytka rozwojowa GD32 RISC-V - SeeedStudio 102991315
Płytka rozwojowa GD32 RISC-V została wyposażona w wydajny układ GD32VF103VBT6. Posiada aż 96 pinów GPIO z popularnymi interfejsami komunikacyjnymi, 128 kB pamięci flash oraz 8 MB dodatkowej pamięci flash na płytce, złącze do podłączenia ekranu LCD, złącze USB typ C, slot kart pamięci microSD, dwa przyciski oraz trzy diody LED do własnego użytku.

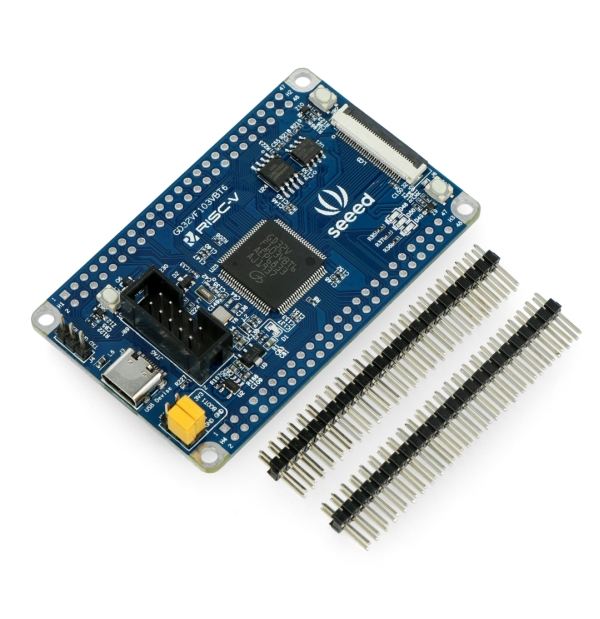

Płytka rozwojowa GD32 RISC-V, w zestawie znajdują się również złącza goldpin do samodzielnego wlutowania.
Moduł programowany jest przez środowisko PlatformIO IDE oraz framework Arduino dla Seeeduino GD32. Platform IO IDE jest oparte na kodzie Visual Studio.
Rozstaw elementów na płytce i wyprowadzenia GPIO
Moduł został wyposażony w złącze USB typu C do zasilania oraz komunikacji z PC, port JTAG do wgrywania firmware, przycisk reset, diody i przyciski do wykorzystania przez użytkownika, a także slot na kartę microSD. Spośród 96 pinów GPIO 80 pinów można wykorzystać wraz z popularnymi interfejsami komunikacyjnymi.i.
Rozkład elementów na płytce.
Opis wyprowadzeń GPIO.
Główne cechy Płytki GD32
- Wydajny mikrokontroler GD32VF103VBT6 RISC-V o taktowaniu 108 MHz
- 128 kB pamięci flash wbudowanej w układ oraz dodatkowe 8 MB pamięci flash na płytce
- Interfejs LCD: 16-bit 8080 oraz kontroler dotyku SPI
- Zasilany napięciem 5 V przez USB
- Złącze USB typu C
- Wspiera GUI
- Wymiary: 75,52 x 47 mm
Zestaw zawiera
- Moduł Seeeduino GD32 RISC-V
- Złącze 2x24-pin - 2 szt.
Płytka rozwojowa z procesorem GD32 RISC-V
Rodzina mikrokontrolerów GD32 RISC-V chińskiego producenta półprzewodników – firmy GigaDevice Semiconductor Inc – stanowi bezpośrednią konkurencję dla święcącej tryumfy popularności linii STM32, oferowanej od kilkunastu lat przez ST Microelectronics.
Układ GD32VF103VBT6 oferuje szybki, 32-bitowy rdzeń taktowany z częstotliwością do 108 MHz oraz aż 128 kB pamięci Flash. Bogaty zestaw peryferiów i wysoki poziom kompatybilności z analogicznym procesorem STM32F1 (rodzina ta została niemal rynkowym standardem na rynku mikrokontrolerów z rdzeniem ARM Cortex-M3) stanowi o atrakcyjności prezentowanego rozwiązania.
Płytka rozwojowa GD32 RISC-V - SeeedStudio 102991315
Prezentowana płytka pozwala zapoznać się z technologicznymi tajnikami procesorów GD32 RISC-V. Znacznym ułatwieniem dla osób zainteresowanych wdrożeniem chińskich mikrokontrolerów w swoich projektach będzie z pewnością bogate wyposażenie modułu. Na płytce, oprócz procesora i padów lutowniczych, pozwalających na wmotowanie popularnych goldpinów, znalazło się też złącze wyświetlacza (interfejs 8080), gniazdo USB C, zewnętrzna pamięć Flash o pojemności 8 MB, a także slot kart microSD.
Płytkę można programować za pomocą bootloadera (producent przewidział odpowiednie zworki ustalające tryb pracy), a także z użyciem interfejsu JTAG. Nie zabrakło także elementów peryferyjnych, znanych z większości płytek ewaluacyjnych: przycisków użytkownika, przycisku RESET oraz diod LED. Do dyspozycji programisty jest też wbudowana pamięć EEPROM typu 24C02.
