Spartan Edge Accelerator Board - nakładka FPGA z ESP32 dla Arduino

Indeks: SEE-15688 EAN: 5904422324469

Nakładka dla Arduino rozszerzająca moduł o funkcje FPGA z Xilinx Spartan. Na płytce znajduje się także układ ESP32 umożliwiający komunikację przez WiFi oraz Bluetooth, a także 8-bitowy przetwornik ADC, 6-osiowy akcelerometr, dwie diody RGB, interfejs miniHDMI, dwa złącza kamer CSI oraz interfejs Grove.

Spartan Edge Accelerator Board - nakładka FPGA z ESP32 dla Arduino
259,00 zł
210,57 zł netto
Zapłać później
Powiadom o dostępności
Niedostępny
Produkt wycofany
Producent: Seeedstudio
Kompatybilny z: Arduino

Uwaga!

Sprzedaż produktu została zakończona. Sprawdź inne w tej kategorii.

Opis produktu: Spartan Edge Accelerator Board - nakładka FPGA z ESP32 dla Arduino

Nakładka dla Arduino rozszerzająca moduł o funkcje FPGA z Xilinx Spartan. Na płytce znajduje się także układ ESP32 umożliwiający komunikację przez WiFi oraz Bluetooth, a także 8-bitowy przetwornik ADC, 6-osiowy akcelerometr i żyroskop, dwie diody RGB, interfejs miniHDMI, dwa złącza kamer CSI oraz interfejs Grove. Moduł może pracować także jako niezależne urządzenie.

Spartan Edge Accelerator Board został oparty na układzie Xilinix Spartan-7 XCS7S15 FPGA z zegarem taktowanym częstotliwością 100 MHz, posiada 360 kB pamięci RAM. Wyposażony został w 10 pinów I/O, w skład których wchodzą takie interfejsy jak: PWM, I2C, I2S, UART, SPI. Układ ESP32 wspiera komunikację WiFi 2,4 GHz 802.11 b/g/n oraz Bluetooth 4.1 BLE. Producent przygotował Arduino FPGA API do prostego sterowania FPGA przez Arduino IDE. Moduł może być zasilany napięciem 5 V z poziomu USB typu C, przez złącza VIN od 8 V do 17 V lub z poziomu Arduino 5 V.

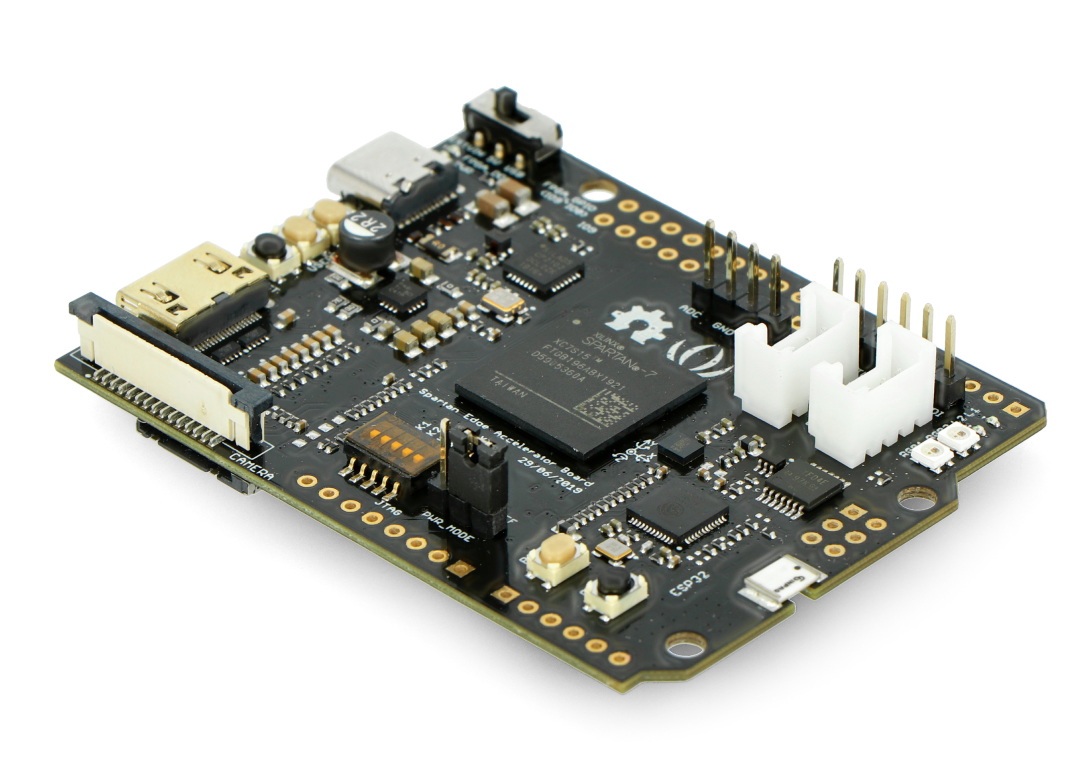

Spartan Edge Accelerator Board - nakładka FPGA z ESP32 dla Arduino

Spartan Edge Accelerator Board - nakładka FPGA z ESP32 dla Arduino.

Główne cechy modułu Spartan Edge Accelerator Board

  • Szybkie przetwarzanie obrazu:
    • współpracuje z Raspberry Pi Camera v1.0 (OV5640)
    • wspiera maksymalną ilość klatek równą 30 fps
  • Szyfrowane IoT:
    • współpracuje z serwisami w chmurze (AWS, Azure, itp.)
    • wspiera programowy algorytm szyfrowania
  • Wiele wyprowadzeń I/O
    • 20 I/O (jako samodzielne urządzenie FPGA)
    • 10 I/O (jako nakładka dla Arduino)
    • Możliwość rozszerzenia o złącza zgodne z Arduino
  • Użytkownicy docelowi:
    • deweloperzy IoT
    • deweloperzy Arduino
    • deweloperzy FPGA

Zestaw zawiera

  • Płytkę Spartan Edge Accelerator Board
  • Zestaw złącz

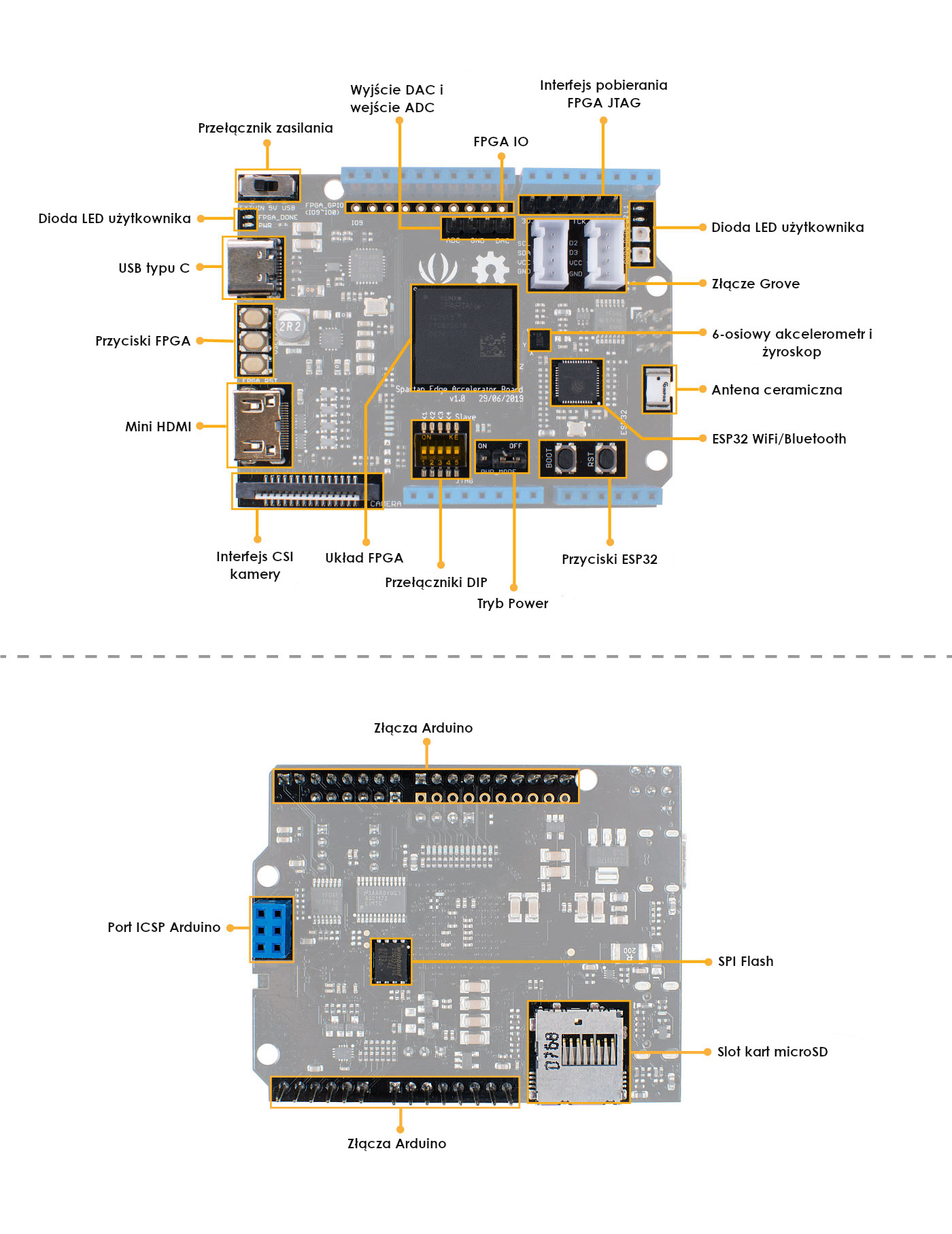

Wyprowadzenia modułu FPGA

Wyprowadzenie modułu FPGA

Specyfikacja Edge Accelerator Board

Parametr Wartość
FPGA
Układ FPGA Spartan-7 XC7S15
Ilość komórek logicznych 12 800
Slics 2000
CLB Flip-Flops 16 000
Maks. rozproszona pamięć RAM 150 kB
Blok RAM/FIFO z ECC (36 kB każdy) 10
Całkowita ilość RAM 360 kB
Clock Mgmt Tiles (1 MMCM + 1 PLL) 2
DSP Slices 20
Łączność bezprzewodowa
Układ Espressif ESP32-D0WDQ6
WiFi 802.11 b/g/n 2,4GHz
Bluetooth Bluetooth 4.1 z BLE
Interfejsy
Wideo Mini HDMI
Kamera Interfejs CSI/MIPI (kompatybilne z Raspberry Pi Camera V1 - OV5640)
Pamięć zewnętrzna Slot kart microSD
FPGA GPIO 10 pinów (od IO9 do IO0)
Arduino GPIO 32 pinów (standardowe złącza Arduino)
Grove 2x złącze Grove  (I2C / D2)
LED 2x monochromatyczne
2x RGB
Przyciski 1x Boot
1x Reset
1x FPGA Reset
2x programowalne przez użytkownika
Przełączniki 1x przełącznik trybów zasilania
1x 5-kanałowy przełącznik DIP
Zasilanie
Napięcie pracy 5 V
Napięcie portów I/O 5 V
Tryby zasilania USB typ C: 5 V
VIN: od 8 V do 17 V
Z poziomu Arduino: 5 V
Inne
ADC 8-bit ADC1173
Akceleromtr i żyroskop 6-osiowy LSM6DS3TR

Napięcie zasil. od 5.0 V
Napięcie zasil. do 17.0 V
Napięcie nominal. 5.0 V
UC - Ilość rdzeni 1. Single Core
UC - Pamięć zew. Karta microSD
UC - Moduł WiFi Tak
UC - Interfejs USB USB C
UC - microSD Tak
UC - Bluetooth Tak
UC - Port HDMI tak
UC - Interfejs I2C Tak
UC - Interfejs UART Tak
UC - Złącze zas. USB typ C
UC - Interfejs SPI tak
UC - Interfejs LCD nie
UC - Interfejs kamery tak
Szerokość opakowania 11.5 cm
Wysokość opakowania 3 cm
Głębokość opakowania 7.5 cm
Masa opakowania 0.048 kg
