- EOL
|
Uwaga! Sprzedaż produktu została zakończona. Sprawdź inne w tej kategorii. |
Opis produktu: Grove Base Kit dla Raspberry Pi 4B/3B+/3B - zestaw dla początkujących PL
Zestaw dla początkujących Grove Base Kit wprowadzający w świat IoT - Internet of Things (Internet Rzeczy) dla minikomputerów Raspberry Pi. W zestawie znajduje się nakładka Grove Base Hat dla minikomputera Raspberry Pi oraz 10 modułów i czujników z interfejsem Grove. Do zestawu przygotowano instrukcje w języku polskim, dostępną w wersji online, z przykładowymi programami.
Prezentacja elementów zestawu Grove Base Kit, przygotowanie do pracy i tutorial.
|
Uwaga! Zestaw nie zawiera Raspberry Pi. Jeśli jeszcze nie posiadasz tej płytki możesz ją zakupić wykorzystując "Proponowane akcesoria" nad opisem produktu. |
Grove to system szybkiego i łatwego tworzenia prototypów bez konieczności lutowania poszczególnych elementów, czy korzystania z płytki stykowej. Metoda montażu przypomina klocki LEGO. W porównani z tradycyjnymi metodami montażu elektroniki, Grove znacznie ułatwia i przyspiesza ten proces. Jest to kolejny już zestaw Grove dostępny w polskiej wersji językowej, który umożliwia eksperymentowanie z nowymi projektami z instrukcjami w języku polskim.
Zestaw Grove Base Kit dla Raspberry Pi.
Główne cechy zestawu Grove Base Kit
- Kompatybilność z Raspberry Pi
- Instrukcja w języku polskim
- Możliwość rozbudowy - sprawdź pozostałe czujniki z serii
- Podręczny organizer
- Liczne przykłady i poradniki
- Idealne na prezent
- Nie wymaga lutowania
Główną zaletą systemu Grove jest unifikacja złącz. W praktyce oznacza to, że jeśli ilość modułów w zestawie okaże się niewystarczająca to w każdej chwili można dobrać z szerokiej gamy Grove, inny dowolny czujnik i połączyć go z płytką bazową z wykorzystaniem dedykowanych przewodów Grove.

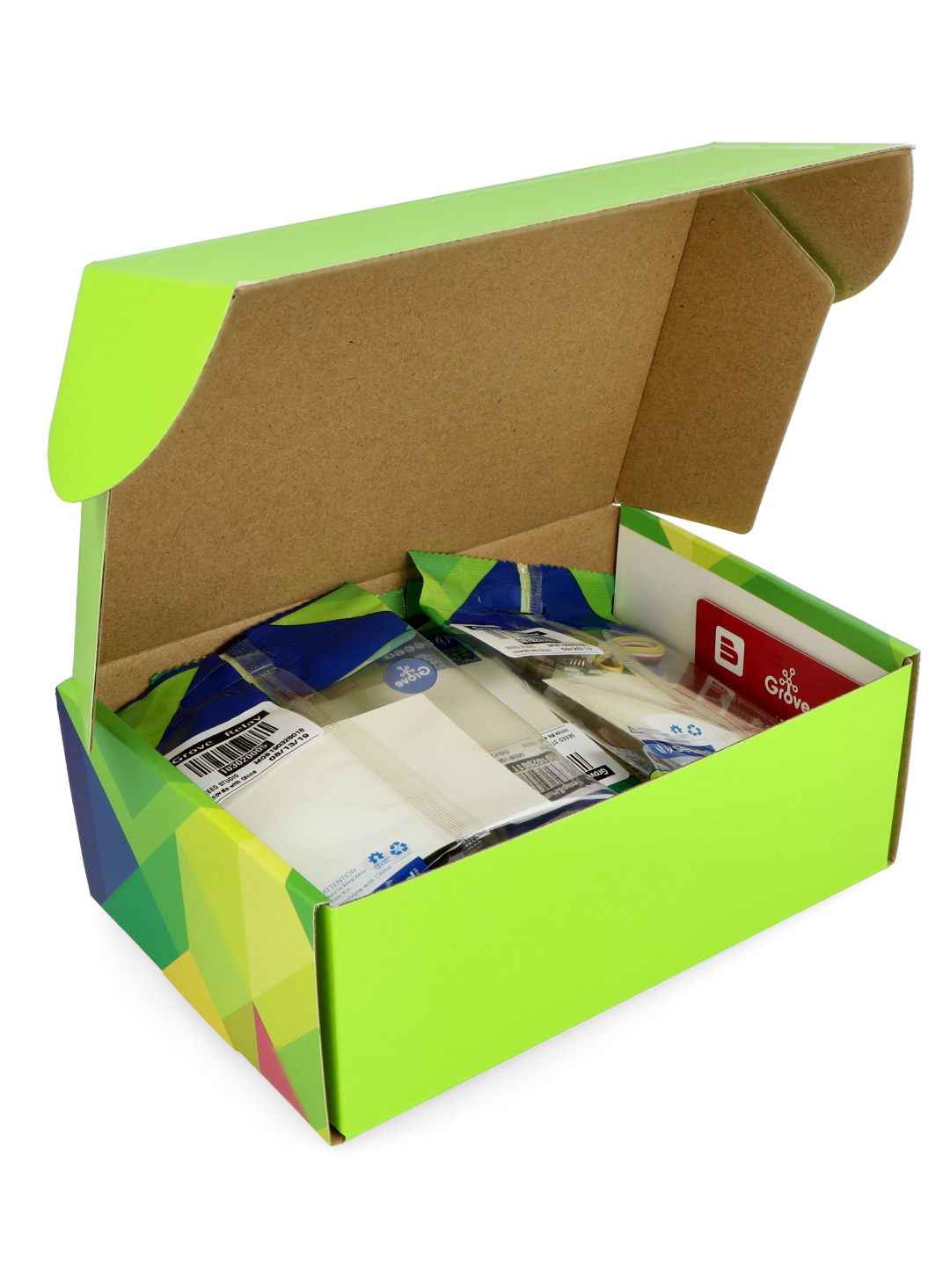

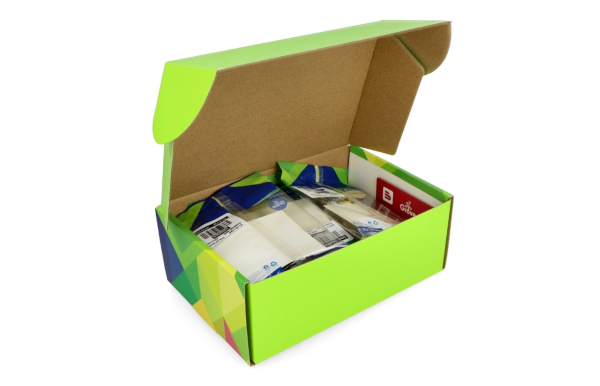

Zawartość zestawu została zamknięta w niewielkim kartoniku.
|
Produkt kompatybilny z Raspberry Pi - Instrukcja po polsku! W naszym serwisie możesz znaleźć kompletną instrukcję w języku polskim wraz z przykładowymi programami. |
Elementy zestawu Grove Base Kit
| L.p. | Zdjęcie | Opis |
|---|---|---|
| 1. |  |
Nakładka na Raspberry Pi umożliwiająca podłączenie każdego modułu. Posiada wyprowadzenia GPIO identyczne jak RPi, złącze PWM, UART, 3 wyjścia I2C, 6 wyjść cyfrowych i 4 analogowe. Ponadto wyposażona jest w styki dla SWD. |
| 2. |  |

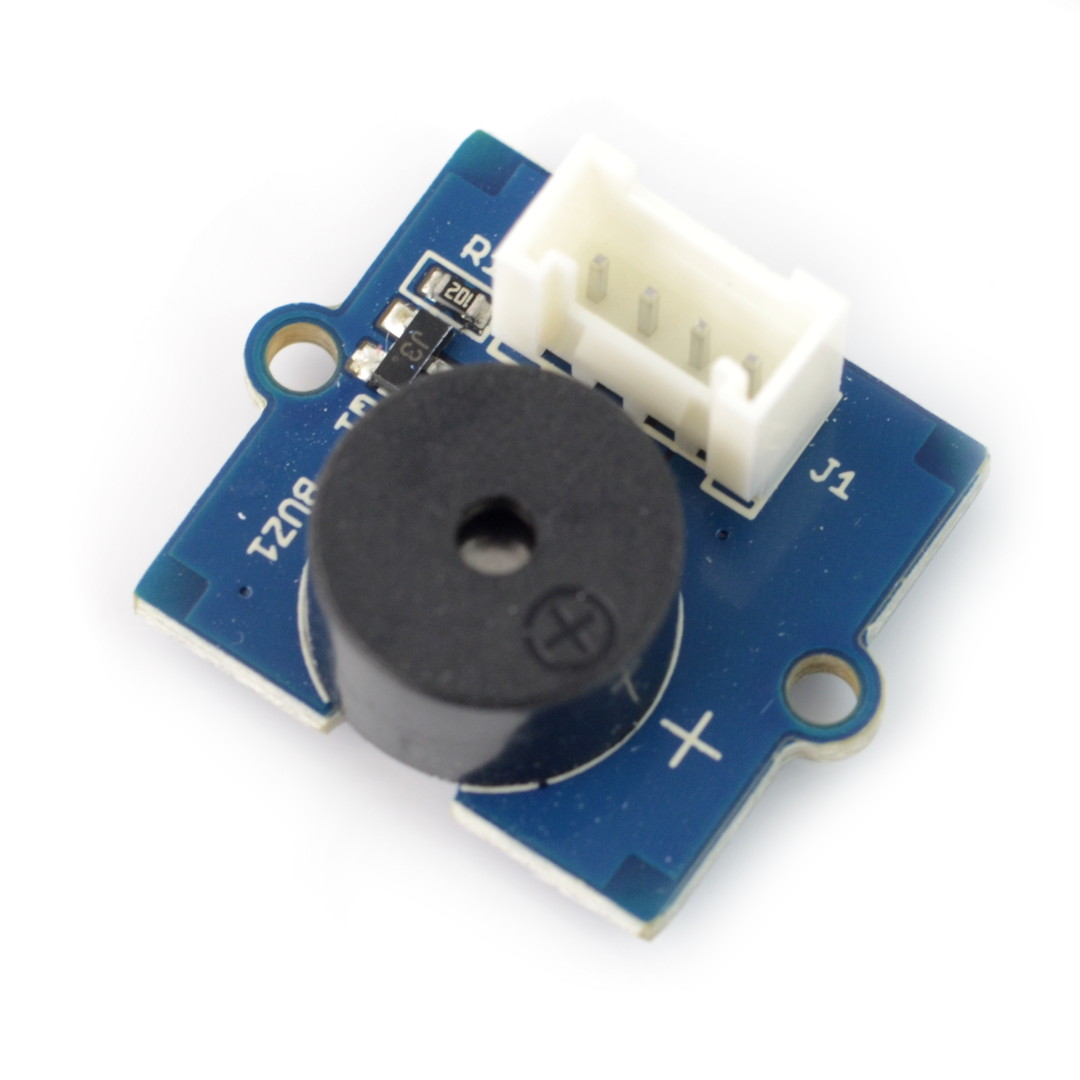

Moduł z buzzerem aktywnym z serii Grove. Emituje jednostajny ton po podaniu stanu wysokiego. Przy wykorzystaniu PWM może generować różne dźwięki i efekty. Zasilany napięciem od 4 V do 8 V. |
| 3. |  |
Przycisk Grove Push Button z podświetleniem Moduł z serii Grove wyposażony w przycisk z czerwoną diodą LED. Zasilany napięciem od 3,3 V do 5 V. |
| 4. |  |
Czujnik natężenia światła otoczenia Grove Moduł z serii Grove wyposażony w układ LM358. Czujnik pozwala wykryć natężenie światła i odzwierciedla analogowy sygnał napięcia z powrotem do Raspberry. Zasięg światła wynosi od 1 lux do 350 lux. Napięcie zasilania wynosi 5 V. Czujnik komunikuje się za pomocą sygnału analogowego. |
| 5. |  |
Czujnik służący do wyznaczania poziomu wilgotności gleby. Zasilany jest napięciem od 3,3 V do 5 V. Wyjściem jest napięcie analogowe, które zwiększa swoją wartość wraz ze wzrostem wilgotności. Moduł posiada otwory montażowe na śruby 2 mm oraz wlutowane gniazdo Grove. |
| 6. |  |
Czujnik ruchu typu PIR z interfejsem kompatybilnym z serią Grove. Wykrycie obiektu sygnalizowane jest cyfrowo - stanem wysokim na pinie SIG. Zasięg czujnika wynosi 2 m. Moduł nie posiada wlutowanego potencjometru. |
| 7. |  |
Analogowe Servo Grove Serwo typu micro. Zasilane napięciem z zakresu: 4,8 V - 6 V. Prędkość: 0,12 s/60°. Moment: 1,8 kg*cm. |
| 8. |  |
Czujnik temperatury i wilgotności Grove Czujnik temperatury i wilgotności powietrza DHT11 z serii Grove. Wyjściem jest sygnał cyfrowy. Zakres pomiarowy dla temperatury wynosi od 0 °C do 50 °C, a wilgotności od 20 do 90 % RH. Lekcja 7. Wyświetlacz LCD oraz czujnik temperatury i wilgotności |
| 9. |  |
Grove - moduł przekaźnika v1.2 Moduł przekaźnika z gniazdem Grove w wersji 1.2. Pozwala na sterowanie elementami wykonawczymi odcinając lub doprowadzając zasilanie. Do poprawnej pracy wymaga zasilania 5 V oraz doprowadzenia cyfrowego sygnału sterującego. |
| 10. |  |
Grove - ultradźwiękowy czujnik odległości 3-350cm Czujnik ultradźwiękowy działający w zakresie od 3 cm do 350 cm. Zasilany napięciem 5 V. Wyjściem jest sygnał, którego czas trwania jest proporcjonalny do mierzonej odległości. |
| 11. |  |
Moduł wyświetlacza LCD pozwalającego pokazać 2 rzędy po 16 znaków. Używa interfejsu I2C do komunikacji. |
Każdy z elementów jest osobno zapakowany i posiada przewód Grove do podłączenia modułu do Grove Base Hat.
Wyprowadzenia GPIO w Raspberry Pi - blisko sprzętu i oprogramowania
Platforma Raspberry Pi znajduje szerokie zastosowanie zarówno jako typowy komputer biurkowy, ale również jako sterownik aplikacji sprzętowych, który obsługuje wyświetlacze, przyciski, czujniki, moduły układów pomiarowych i wiele innych. Jest to możliwe dzięki zastosowaniu złączy goldpinowych GPIO, w skład których wchodzą najbardziej znane interfejsy komunikacyjne, np. SPI, I2C, PWM, czy UART, które możemy spotkać również w popularnych płytkach BeagleBone i Arduino. W ten sposób, poprzez piny GPIO, możemy przekuć potencjał kodu programu na zadziałanie czujników, według ściśle określonych instrukcji i warunków.
Pierwsze projekty na Raspberry Pi z wykorzystaniem modułów sprzętowych
Oferowany zestaw umożliwi Tobie poznanie zasady działania różnych czujników pomiarowych oraz modułów wykonawczych. Przykładowo, korzystając z modułu potencjometru i diody LED, możesz zbudować prosty regulator natężenia światła. Na tym przykładzie, poznajemy także różnicę pomiędzy pinami analogowymi a pinami cyfrowymi w Raspberry Pi - wartość napięcia z suwaka potencjometru jest przetwarzana na jasność świecenia diody LED.
