Grove - LSM303D- 6-osiowy akcelerometr i kompas V2.0 - I2C/SPI

Indeks: SEE-14980 EAN: 5904422342890

 6 - osiowy akcelerometr i kompas marki Grove. Posiada trzy pinowy magnetometr i trzy pinowy akcelerometr oraz 16 bitowe wyjście. Można go używać w prosty sposób z mikrokontrolerem poprzez port I2C lub SPI.

Grove - LSM303D- 6-osiowy akcelerometr i kompas V2.0 - I2C/SPI
115,00 zł
93,50 zł netto
Zapłać później
Powiadom o dostępności
Niedostępny
Produkt wycofany
Producent: Seeedstudio
Kompatybilny z: Arduino Raspberry Pi

Uwaga!

Sprzedaż produktu została zakończona. Sprawdź inne w tej kategorii.

Opis produktu: Grove - 6 - osiowy akcelerometr i kompas

6- osiowy akcelerometr i kompas marki Grove. Posiada 3 - pinowy magnetometr i 3 - pinowy akcelerometr. Można go używać w prosty sposób z mikrokontrolerem poprzez port I2C lub SPI. Można go także skonfigurować tak, aby generował sygnał przerwania dla swobodnego spadania, wykrywania ruchu oraz wykrywania pola magnetycznego.

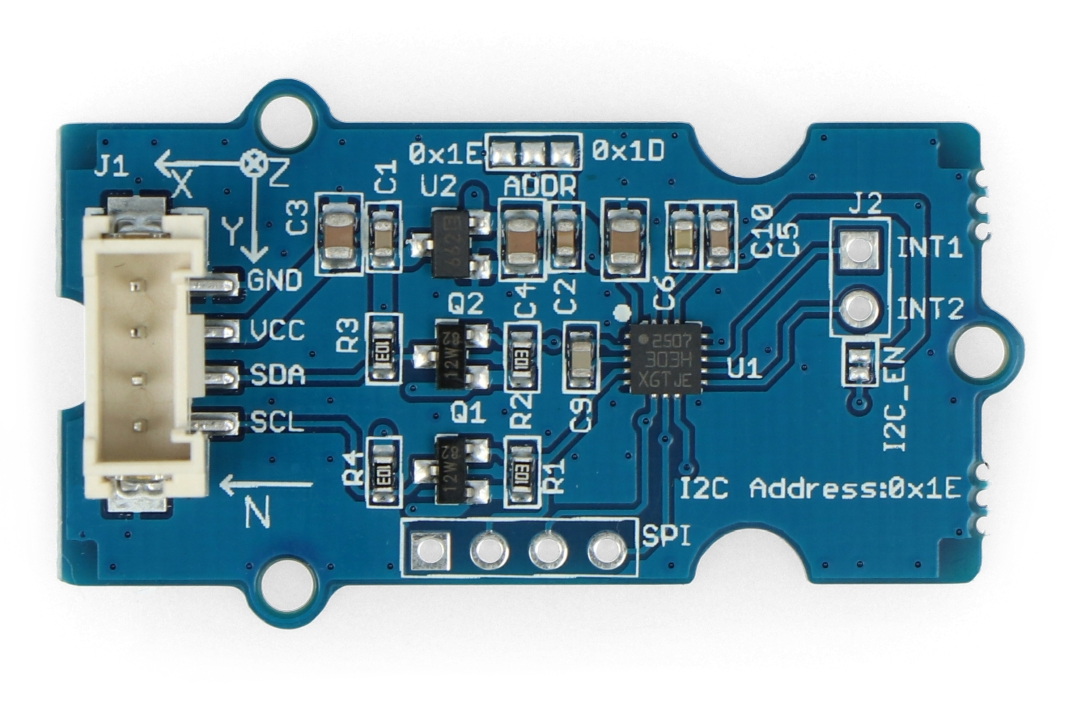

Grove 6- osiowy akcelerometr i kompas V2.0Grove - 6 - osiowy akcelerometr i kompas V2.0.

Wyprowadzenia:

  1. Interfejs Grove, należy podłączyć do I2C.

  2. Interfejs SPI.

  3. Domyślnie ustawione korzystanie z I2C, jeśli chcesz używać SPI odłącz I2C.

  4. Przerwanie wyjścia cyfrowego.

  5. Pad wyboru adresu (domyślnie podłączony b, a (adres to 0x1E)).

Grove - 6-osiowy akcelerometr i kompas V2.0

Chcesz korzystać z wielu urządzeń z interfejsem I2C? Zobacz jak działa Software I2C.

Współpracuje z

Produkt kompatybilny z Arduino

Producent przygotował bibliotekę dla użytkowników Arduino.

Interfejs SPI

Jest to szeregowy interfejs urządzeń peryferyjnych. Jako jeden z najczęściej używanych interfejsów komunikacyjnych pomiędzy systemami mikroprocesorowymi, a układami peryferyjnymi takimi jak: przetworniki ADC/DACukłady RTC, pamięci EEPROMpamięci flash itp. Komunikacja przez SPI odbywa się za pomocą trzech linii. Dodatkowa linia CS służy do aktywacji wybranego układu peryferyjnego.

Nazwa Opis
MISO Dane z układu peryferyjnego
MOSI Dane dla układu peryferyjnego
SCLK Sygnał zegarowy
CS Sygnał informujący układ o rozpoczęciu transmisji

Interfejs I2C

Jest to szeregowa i dwukierunkowa magistrala służąca do przesyłania danych w urządzeniach elektronicznych. Posiada wejście 4 - pinowe.

Nazwa Opis
GND Masa układu
VCC Zasilanie 3,3 V / 5 V
SDA Linia danych magistrali I2C
SCL Linia zegarowa magistrali I2C

Zastosowanie akcelerometru Grove

  • Krokomierze
  • Inteligentne oszczędzanie energii dla urządzeń przenośnych
  • Kompasy
  • Mapy z funkcją obrotu
  • Funkcje aktywowane ruchem
  • Wykrywanie swobodnego spadania

Specyfikacja akcelerometru 6 - osiowego i kompasu Grove

  • Napięcie wejściowe: 3,3 V / 5 V
  • Interfejs I2C i SPI
  • Możliwość wyboru skali pomiarowej
    • Skala magnetyczna: ± 2 / ± 4 / ± 6 / ± 8 / ± 16 gausów
    • Skala przyspieszenia liniowego: ± 2 / ± 4 / ± 8 / ± 12 gausów
  • Tryb wyłączania
  • Wykrywanie orientacji 6D
  • 2 niezależne programowalne generatory przerwań
  • Tryb wyłączenia
  • Adres I2C: 0x1E (domyślnie) lub 0x1D
  • Wymiary: 40 mm x 20 mm

W zestawie:

  • Akcelerometr i kompas Grove v2.0
  • Przewód żeńsko - żeński 4 - pinowy Grove - 20 cm

Moduł - typ Akcelerometr
Szerokość opakowania 8.5 cm
Wysokość opakowania 1 cm
Głębokość opakowania 13 cm
Masa opakowania 0.009 kg
