- EOL
|
Uwaga! Sprzedaż produktu została zakończona. Sprawdź inne w tej kategorii. |
Opis produktu: Czujnik gestów i śledzenie 3D

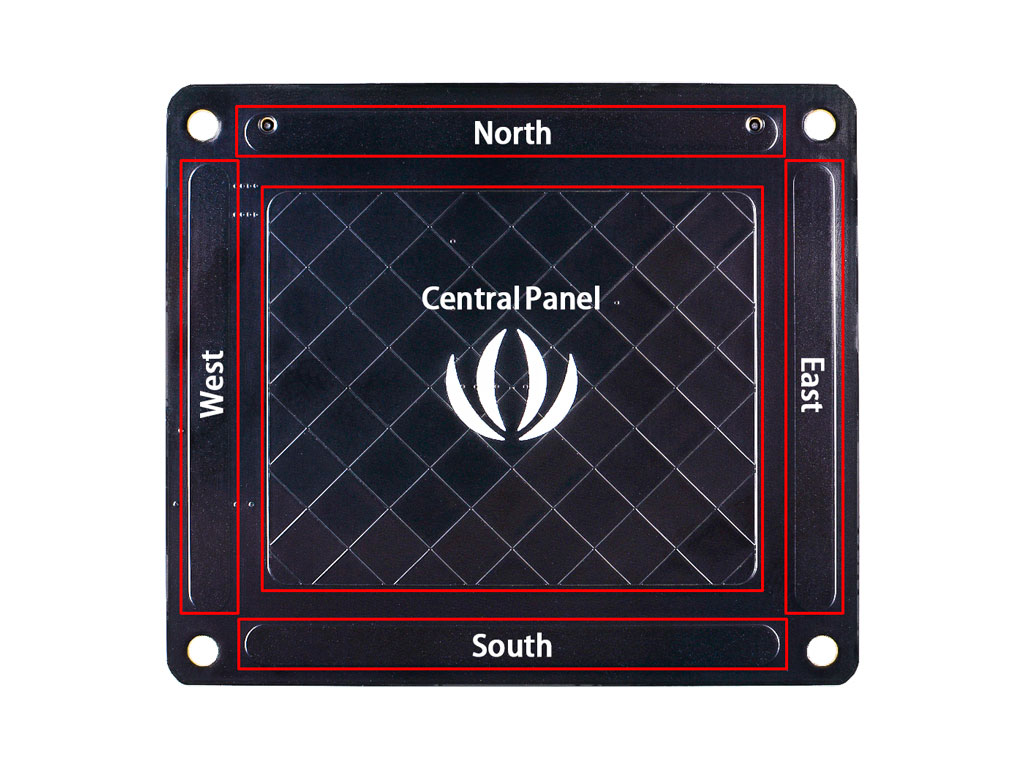

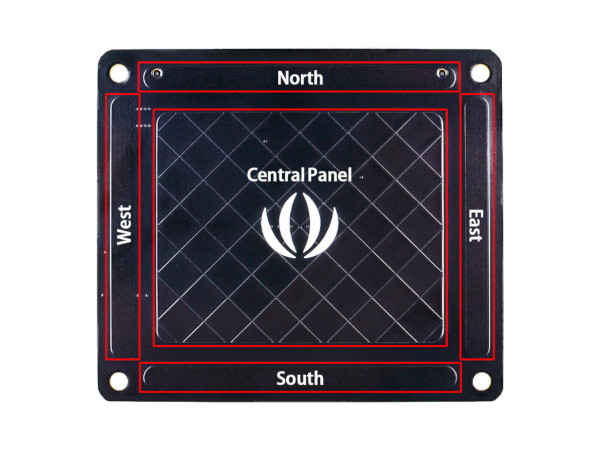

Czujnik oparty na mikrochipie MGC3130, który umożliwia Raspberry Pi rozpoznawanie gestów 3D i śledzenie ruchu. Czujnik podzielony jest na obszar wewnętrzny oraz otaczające go pasy służące do wykrywania kierunku ruchu. Centralny panel ma za zadanie rozpoznać dotyk, stuknięcie, podwójne kliknięcie, gesty w powietrzu powyżej. Wystarczy pomachać ręką nad panelem centralnym, a tarcza rozpozna nawet niewielki ruch. Czujnik komunikuje się z Raspberry Pi za pomocą interfejsu I2C.
Czujnik gestów 3D dla Raspberry Pi.
|
Produkt całkowicie kompatybilny z Raspberry Pi 4B, 3B+, 3B, 2B, Zero. |
Działanie czujnika gestów i śledzenie 3D

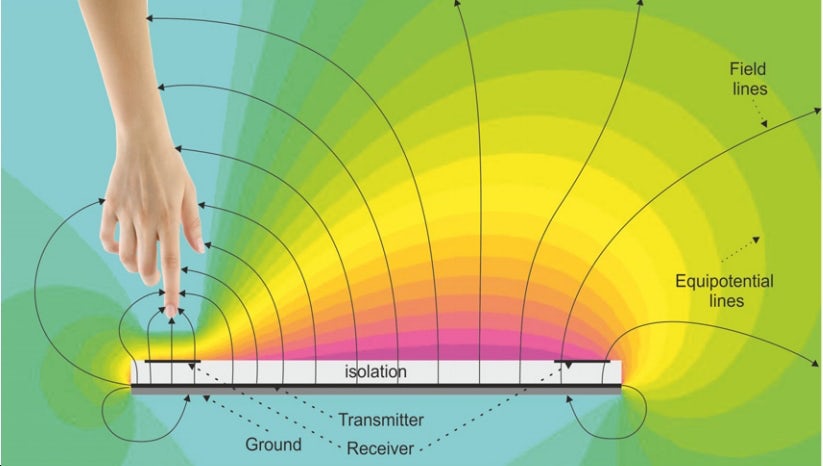

Tarcza generuje pole magnetyczne nad panelem środkowym. Pola dookoła panelu centralnego wyczuwają zmianę orientacji wschód, zachód, północ, południe. Kiedy ręka bądź przedmiot zbliży się do tego pola, zakłóci je. Odbiornik pola magnetycznego wykryje tą zmianę / zakłócenie w promieniu do 10 cm.
Funkcje czujnika gestów
- Rozpoznawanie gestów dłoni
- Czujnik zbliżeniowy i dotykowy
- Posiada pakiet Colibri Gesture Suite
- Inteligentne przetwarzanie sygnału 3D
- Zakres wykrywania: od 0 cm do 10 cm
- Automatyczna kalibracja na chipie
- Kompatybilny z różnymi modelami Raspberry Pi 4B, 3B+, 3B, 2B, Zero
Aplikacje
- Notebooki / Klawiatury / Peryferia PC
- Automatyka domowa
- Kontrolery gier
- Kontrola audio

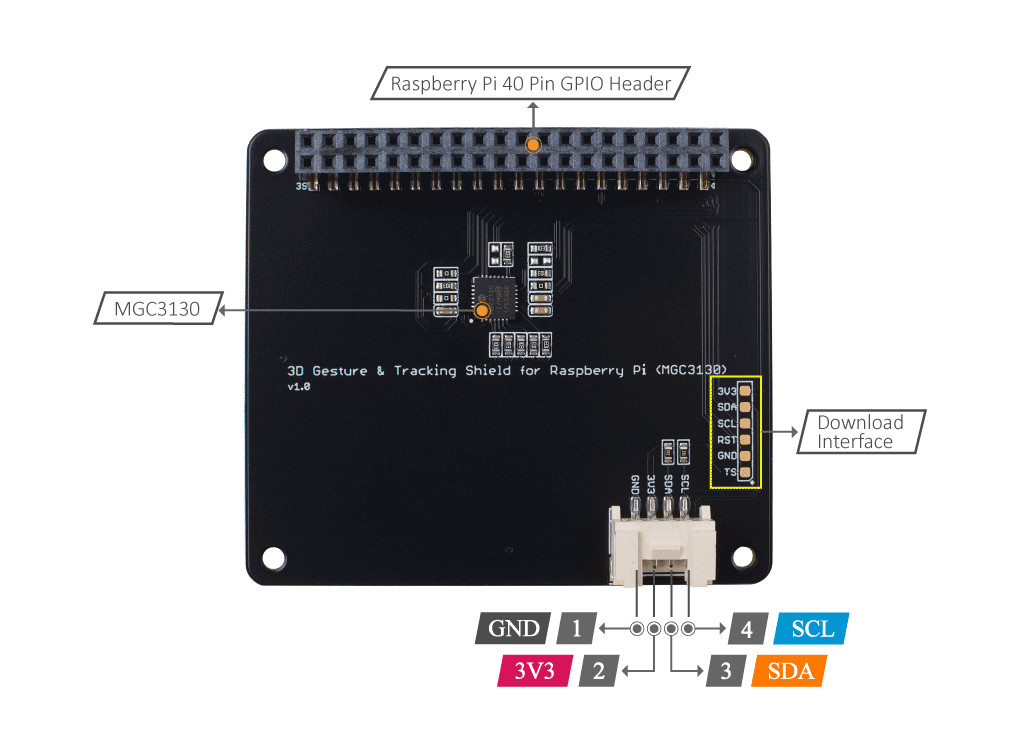

| PIN | OPIS |
|---|---|
|
GND |
Masa |
|
3V3 |
Napięcie zasilające 3,3 V |
|
SDA |
Linia danych |
| SCL | Linia zegara |
Dzięki temu modułowi będziesz mógł używać gestów do sterowania choćby oświetleniem swojego domu, telewizorem czy głośnikami. Ożyw swoją wyobraźnię i twórz nowe możliwości! Rozwijaj swoje zainteresowania i ucz się dzięki projektom.
Specyfikacja czujnika gestów
| Cecha | Opis |
|---|---|
|
Napięcie operacyjne |
3,3 V |
|
Układ |
MGC3130 |
|
Zasięg wykrywania |
Od 0 cm do 10 cm |
| Zakres temperatury pracy | Od -20°C do +85°C |
| Czułość odbiornika |
< 1 fF |
|
Wskaźnik pozycji |
200 pozycji / s |
|
Rozkład przestrzenny |
Do 150 dpi* |
|
Częstotliwość nośna |
Od 44 kHz do 115 kHz |
|
Interfejs wyjściowy |
I2C |
|
Wymiary |
65 mm x 56 mm |
|
Masa netto |
17,6 g |
* DPI - Liczba punktów obrazu przypadająca na cal. Jednostka stosowana do określenia rozdzielczości obrazów generowanych przez drukarki, naświetlarki, plotery, itp.
Sterowanie bezdotykowe - udane rozwinięcie przełączników i przycisków
Zarówno w przypadku złożonych procesów technologicznych w fabrykach jak i podczas grania w gry komputerowe, sterowanie odgrywa nieodzownie ważną rolę. Wraz ze zwiększeniem stopnia złożoności sterowania, może się okazać, że klasyczne przełączniki i przyciski są niewystarczające. Coraz częściej w amatorskich i profesjonalnych rozwiązaniach możemy spotkać bezdotykową metodę sterowania, która opiera się na zbliżeniowym śledzeniu gestów i ruchów kończyn operatora.
Czujniki gestów i ruchów w praktyce
Czujniki gestów i ruchów są w zasadzie bardziej zaawansowaną odmianą czujników zbliżeniowych. Takie rozwiązanie można często spotkać w takich aplikacjach jak m.in. we współczesnych systemach automatyki domowej, które umożliwiają sterowanie takimi parametrami jak głośność systemu audio, temperatura zadana na system ogrzewania, czy też natężenie oświetlenia w pomieszczeniu. Czujniki gestów i ruchów to także nieodzowne elementy interfejsu urządzeń do obserwowania i interakcji z wirtualną rzeczywistością.
