Uwaga! Sprzedaż produktu została zakończona. Sprawdź inne urządzenia w tej kategorii. |
Opis
Arduino Esplora to moduł stworzony na bazie popularej płytki Arduino Leonardo. Oprócz mikrokontrolera, Atmega32U4, Esplora posiada także szereg czujników i urządzeń wyjścia/wejścia takich jak: klawiatura, joystick, mikrofon czy termometr, co czyni moduł bardzo funkcjonalnym. Producent udostępnia szereg bibliotek ułatwiających korzystanie z dostępnych na płytce układów. W zestawie znajduje się przewód microUSB, dzięki temu użytkownik może od razu rozpocząć pracę z Arduino Esplora.

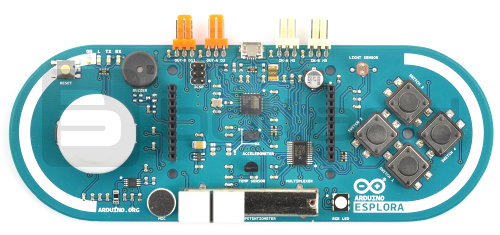

Rozkład elementów na płytce Arduino Esplora.
Na płytce, oprócz mikrokontrolera, znajdują się:
- Analogowy joystick z przyciskiem - dwie osie (x,y) oraz klawisz na środku
- Klawiatura - cztery przyciski typu tact-switch dowolnego przeznaczenia
- Potencjometr liniowy - w postaci przesuwającego się paska (slider)
- Mikrofon - który może służyć do pomiaru poziomu głośności otoczenia
- Sensor natężenia światła - do pomiaru poziomu natężenia oświetlenia
- Termometr - czujnik do pomiaru temperatury otoczenia
- Akcelerometr 3-osiowy - umożliwia pomiar przyspieszeń w trzech osiach: X, Y, Z
- Buzzer - prosty generator dźwięku
- LED RGB - dioda mogąca emitować światło w dowolnym kolorze
- 2 x 3-pinowe złącze wejściowe umożliwiające podłączenie zestawu TinkerKit
- 2 x 3-pinowe złącze wyjściowe umożliwiające podłączenie zestawu TinkerKit
- Złącze wyświetlacza TFT - pozwalające na podłączenie opcjonalnego kolorowego wyświetlacza, złącza kard SD lub innego urządzenia wykorzystującego magistralę SPI
- Diody LED:
- ON (zielona) - sygnalizująca podłączenie zasilania
- L (żółta) - dioda dowolnego przeznaczenia podłączona do pinu nr 13
- TX i RX - diody sygnalizujące komunikacje poprzez USB
| W naszej ofercie znajdziesz również wyświetlacz do Arduino Esplora. |
Specyfikacja
Sercem modułu Arduino Esplora jest mikrokontroler z rodziny AVR ATmega32U4, który posiada następujące cechy:
- Napięcie pracy: 5 V
- Maksymalna częstotliwość zegara: 16 MHz
- Pamięć SRAM: 2,5 kB
- Pamięć Flash: 32 kB (4 kB zarezerwowane dla bootloadera)
- Pamięć EEPROM: 1 kB
- Wyprowadzenia: 20
- Kanały PWM: 7
- Ilość wejść analogowych: 12 (kanały przetwornika A/C)
- Interfejsy szeregowe: UART, SPI, I2C
- Zewnętrzne przerwania
ATmega32U4 posiada 20 cyfrowych wyprowadzeń wejścia/wyjścia (I/O). Każdy pin pozwala na pobór prądu o maksymalnym natężeniu 40 mA, co umożliwia bezpośrednie podłączenie diod LED z rezystorami oraz sterowanie innymi układami scalonymi. Oprócz standardowego I/O niektóre wyprowadzenia posiadają także funkcje specjalne.
Programowanie
Tworzenie i wgrywanie oprogramowania umożliwia darmowe środowisko dostarczane przez producenta. Zaimplementowany bootloader pozwala na przesłanie programu bezpośrednio poprzez przewód USB (dołączony do zestawu). Złącze ISCP daje możliwość podłączenia zewnętrznego programatora AVR.
Zabezpieczenie portu USB
Arduino posiada system chroniący port USB komputera przed zwarciem oraz przepływem zbyt wysokiego prądu. Większość komputerów również posiada własne zabezpieczenia, odcinające zasilanie przy przepływie prądu o natężeniu powyżej 500 mA.
W zestawie
- Arduino Esplora
- Nakładki na suwak i joystick
- Przewód microUSB do programowania
