Opis produktu: Moduł 3G/GSM - u-GSM shield v2.19 UG95E - złącze SMA
Moduł współpracujący z Arduino, Raspberry Pi 3B+ / 3B / 2B oraz Zero / Zero W oraz BeagleBone Black, który umożliwia komunikację w standardzie 3G / GSM. Pozwala prowadzić rozmowy głosowe, wysyłać wiadomości SMS. Na płytce znajdują się: złącze karty SIM, moduł ładujący do baterii Li-Pol / Li-Ion oraz przycisk RESET. Posiada złącze antenowe SMA dla GSM.

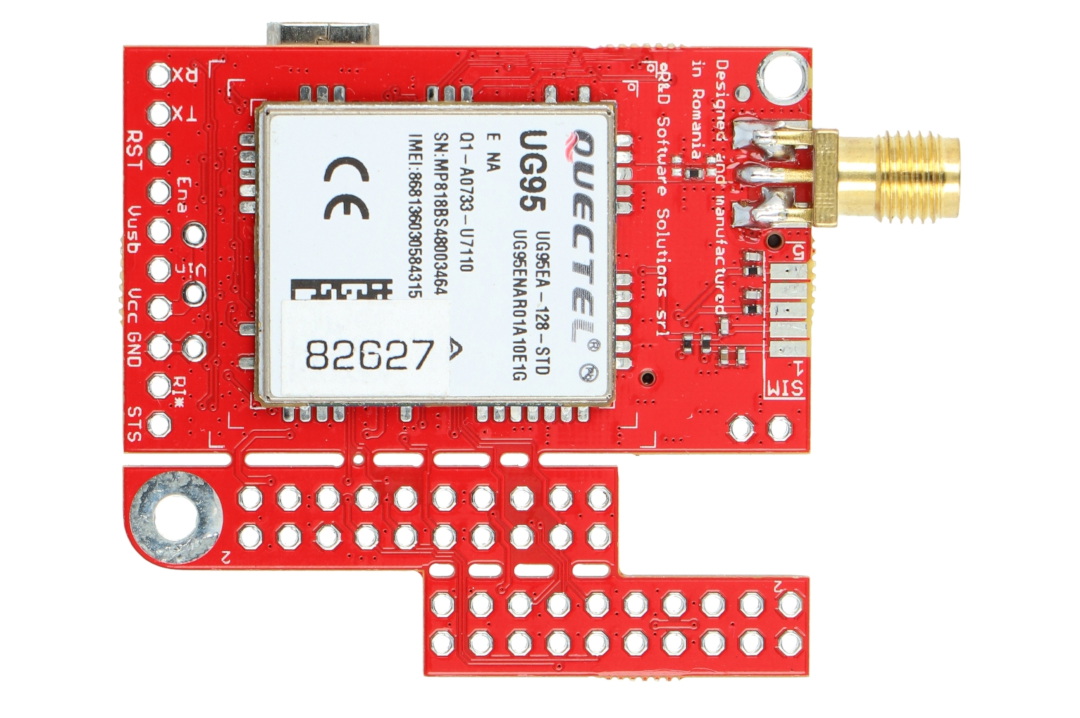

Rozkład elementów na płytce u-GSM shield.
Szczegółowy opis modułu można znaleźć w przewodniku użytkownika w części pierwszej i drugiej oraz na stronie producenta. |
Wyprowadzenia modułu 3G/GSM - u-GSM shield
Pin | Opis |
---|---|
STS |
Wyprowadzenie statusowe. |
RI | Wyjście Ring Indicator. |
GND | Masa układu. |
VCC | Wejście/wyjście 4 V, podłączone do Li-Pol + pad. |
VIN | Wejście 5 V dla ładowarki Li-Pol. |
VUSB | Wyjście 5 V. |
ENA | Pin aktywujący, aktywowany stanem wysokim. |
RST | Reset, aktywowany stan wysokim. |
TX | Komunikacja poprzez interfejs szeregowy. |
RX | Komunikacja poprzez interfejs szeregowy. |
Połączenie modułu 3G/GSM z Arduino
Układ działa z Arduino Uno wykorzystując następujące wyprowadzenia:
Pin | Arduino | Opis |
---|---|---|
GSM RX | D3 | Komunikacja poprzez interfejs szeregowy. |
GSM TX | D2 | Komunikacja poprzez interfejs szeregowy. |
RESET | D6 | Reset układu GSM. |
Ena | D7 | Kontrola napięcia zasilania układu GSM (On/Off). |
VIN (5 V LiPol) | 5 V |
Zasilanie 5 V. Szczegóły podłączenia w przypadku baterii LiPol dostępne w poradniku producenta. |
GND |
GND | Masa układu. |
STATUS |
D5 | Wyprowadzenie statusowe. |
Podłączenie modułu 3G/GSM z Raspberry Pi
Moduł posiada specjalne, wyłamywane złącza umożliwiające bezpośrednie wpięcie w złącza GPIO Raspberry Pi lub BeagleBone Black.
W cel uruchomienia modułu z Raspberry Pi należy wykonać następujące połączenia:
Pin | RPi | Opis |
---|---|---|
GSM RX | 10 |
Komunikacja poprzez interfejs szeregowy, (niepodłączone przy komunikacji USB). |
GSM TX | 08 |
Komunikacja poprzez interfejs szeregowy, (niepodłączone przy komunikacji USB). |
RESET | 18 | Reset układu GSM. |
ON / OFF | 16 | Kontrola napięcia zasilania układu GSM (On/Off). |
VIN (5 V LiPol) | 02/04 | Napięcie zasilania 5 V. |
GND |
04/14 | Masa układu. |
STATUS | 12 | Wyprowadzenie statusowe. |
Specyfikacja modułu 3G/GSM - uGSM shield
- Sterownik: Quectel UG95E
- Obsługiwane standardy: 3G / GSM / UMTS / HSPA
- Częstotliwości:
- UMTS: 900 / 2100 MHz
- GSM: 900 / 1800 MHz
- Prędkości:
- HSUPA / HSPDA: do 5,76 Mb/s / 7,2 Mb/s
- UMTS: do 384 Kb/s (DL)
- EDGE/GPRS: do maks. 296 Kb/s (DL), maks. 236,8 Kb/s (UL) / maks. 107 Kb/s (DL), maks. 85,6 Kb/s (UL)
- Złącze nano SIM / micro SIM
- Złącze antenowe SMA
- Wbudowany konwerter USB-UART (złącze USB może być użyte do zasilania modułu)
- Automatyczny wybór poziomów logicznych od 3 V do 5 V
- Przycisk Reset
- Współpracuje z Arduino, Raspberry Pi 3B+ / 3B / 2B / Zero / Zero W oraz BeagleBone Black wraz z przykładowymi kodami producenta
- Dwa otwory montażowe o średnicy: 2,5 mm
- Wymiary płytki: 45 x 27 mm
