Opis produktu: Grove - czujnik prądu stałego ACS725 - 10 A
Popularny czujnik prądu ASC725 bazujący na efekcie Halla, szeroko wykorzystywany w przemyśle, systemach samochodowych, systemach komunikacyjnych. Jest rozwiązaniem ekonomicznym i przy tym dość precyzyjnym. Typowe dla niego zastosowania to m.in. zarządzanie obciążeniem układu, zabezpieczenie przed przeciążeniami. Ten model został wykonany przez Seeed Studio i wyposażony jest w standardowy interfejs Grove znacząco ułatwiający zastosowanie czujnika przy współpracy z Arduino i Raspberry Pi przez Grove Base Hat. Podłączenie prądu do pomiaru odbywa się za pomocą prostego zacisku śrubowego. Czujnik potrzebuje do pracy zasilania 3.3 V lub 5 V i może mierzyć natężenie prądu do 10 A przy napięciu do 400 V.

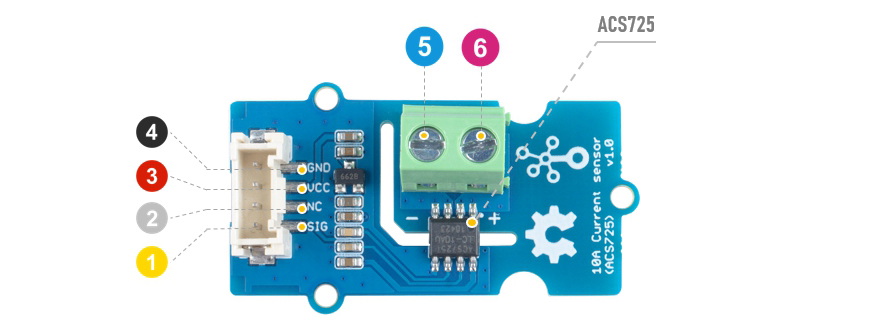

Budowa czujnika prądu stałego Grove ACS725 - 10A
 |
SIG: analogowe wyjście, wysyła aktualną wartość do MCU |
 |
NC: nie podłączone |
 |
VCC: napięcie 5 V lub 3.3 V dla tego modułu |
 |
GND: podłączenie modułu do masy |
 |
podłączenie prądu do pomiaru (minus) |
 |
podłączenie prądu do pomiaru (plus) |
|
Specyfikacja czujnika prądu stałego Grove ACS725 - 10 A
- Napięcie zasilania: 3.3 V / 5 V
- Napięcie robocze: <400 V
- Zakres wykrywania prądu: od 0 A do 10 A
- Bazowa czułość: 264 mV/A
- Interfejs wyjściowy: analogowy
- interfejs wejściowy: zacisk śrubowy
- Temperatura otoczenia podczas pracy: od -40°C do 150°C
- Temperatura przechowywania: od -65°C do 165°C
