Uwaga! Sprzedaż produktu została zakończona. Sprawdź inne w tej kategorii. |
Opis
Moduł z serii Grove oparty na układzie FreeScale MPR121 który realizuje 12 przycisków dotykowych. Wyprowadzenia mogą zostać podłączone do dowolnych przedmiotów przewodzących prąd elektryczny. Zasilany jest napięciem od 3 V do 5,5 V, Komunikuje się z mikrokontrolerem przez magistralę I2C. W zestawie znajduje się przewód przystosowany do nakładki Seeedstudio Base Shield v2.0. Jest to ulepszona wersja poprzedniego modułu w której jest możliwość sprzętowej zmiany adresu I2C i 8 złączy krokodylkowych.
|
Produkt kompatybilny z Arduino Producent udostępnia przewodnik użytkownika dla Arduino oraz bibliotekę w serwisie GitHub |

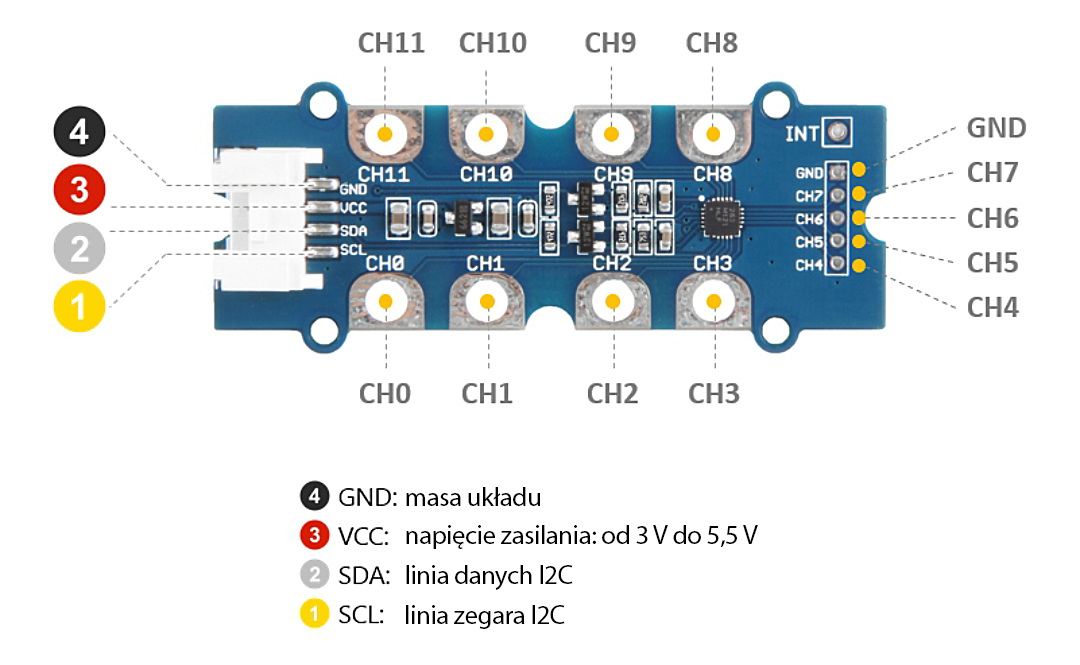

Wyprowadzenia
Układ posiada cztery wyprowadzenia, na specjalnym złączu do którego przewód znajduje się w zestawie.
| Pin | Opis |
|---|---|
| VCC | Napięcie zasilania: od 3 V do 5,5 V. |
| GND | Masa układu. |
| SCL | Linia zegarowa interfejsu I2C. |
| SDA | Linia danych interfejsu I2C. |
| CH0...CH11 | Wyprowadzenia dla czujników dotyku. |
|
Grove to seria modułów i czujników kompatybilnych z nakładkami Base Shield, które współpracują z Arduino i STM32 Nucleo. |
Specyfikacja
- Napięcie zasilania: od 3 V do 5,5 V
- Prąd w czasie czuwania: 2 μA
- Układ: MPR121
- Interfejs: I2C
- Adres I2C: 0x5B (domyślny), 0x5C, 0x5D
- Temperatura pracy: od -40 °C do 85 °C
- Wymiary: 60 x 20 x 7 mm
- Masa: 11 g
