Opis
Moduł dalekosiężnej komunikacji IoT (Internet of Things) o niskiej mocy. Wykorzystuje mikrokontroler SAMD21 oraz moduł radiowy RFM95W pozwala na tworzenie połączeń punkt do punktu. Każdy pin na module posiada własne uziemienie co ułatwia połączenie na przykład diod LED czy przycisków.
Zasięg, przy zastosowaniu zwykłego kilkucentymetrowego przewodu wlutowanego w pin ANT, wynosi około 1,5 km na wolnej przestrzeni jednak istnieje możliwość podłączenia większej anteny poprzez wtyk u.FL co zapewni znacznie większy zasięg zależnie od zastosowanej anteny.

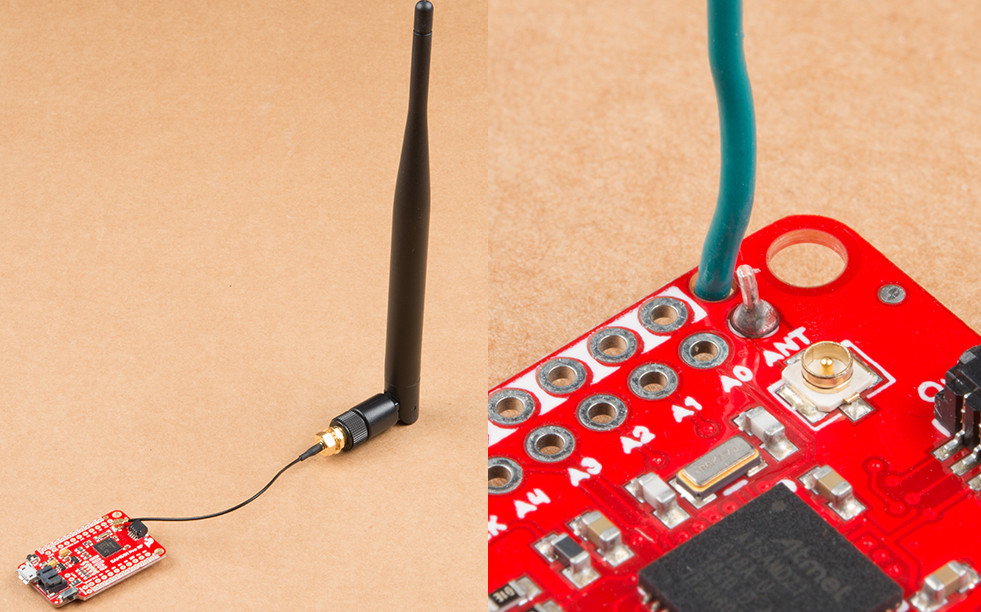

Po lewej połączenie zewnętrznej anteny przez wtyk u.FL,
po prawej przewód przylutowany do pinu ANT pełniący rolę anteny.
Na płytce znajduje się też włącznik/wyłącznik zasilania oraz 2 pinowy wtyk JST pozwalający na zasilanie z akumulatora li-pol. W przypadku podłączenia zasilania przewodem microUSB i przełączenia zasilania na OFF moduł będzie ładował akumulator prądem 500 mA. Produkt jest w pełni kompatybilny z Arduino, dostępna jest też biblioteka LoRa z zestawem wszelkich instrukcji do tworzenia połączeń IoT. Oprócz tego, po zamknięciu dwóch zworek na wewnętrznej części modułu, istnieje możliwość przełączenia go w tryb LoRaWAN pozwalający na połączenie za jego pośrednictwem czujników lub innych urządzeń z internetem.
Zworki LoRaWan.
Opis wyprowadzeń
| PIN | Opis |
|---|---|
| RAW | Dodatkowe źródło zasilania max. 6 V |
| GND | Uziemienie |
| 3v3 | 3,3 V wyjście |
| RST |
3,3 V wyjście |
| D2, D3, D4, D5, D9 |
Cyfrowe piny I/O |
| A0, A1, A2, A3, A4 | Analogowe piny I/O |
| RX/TX | Porty szeregowe |
| MOSI/MISO/SCK | SPI |
| ANT | Antena do modułu radiowego |
Specyfikacja
- Producent: Spark Fun
- Mikrokontroler: SAMD21
- Moduł radiowy: RFM95W
- Częstotliwość radiowa: ISM 915 MHz
- Napięcie zasilania:
- microUSB: 5 V
- Akumulator: do 6 V
- Pin RAW: do 6 V
- Rekomendowany akumulator: Minimum 500 mAh Li-pol
- Pobór prądu: od 3 do 17 mA
