Arduino MKR FOX 1200 ABX00014 - moduł sieci SigFox

Indeks: ARD-12445

Moduł oparty o układy Atmel SAMD21 oraz ATA8520 umożliwiający połączenie z siecią SigFox 868 MHz. Wyposażony w rdzeń Cortex-M0+. Posiada 256 kB pamięci Flash, 32 kB SRAM, 8 pinów cyfrowych, 7 analogowych wejść, 1 analogowe wyjście, 12 pinów PWM. MKR Fox 1200 pracuje z napięciem 3,3 V. W zestawie roczna darmowa subskrypcja sieci SigFox oraz geolokalizacji Spot'it.

Arduino MKR FOX 1200 ABX00014 - moduł sieci SigFox
195,00 zł
158,54 zł netto
Zapłać później
Powiadom o dostępności
Niedostępny
Produkt wycofany
Producent: Arduino

Uwaga!

Sprzedaż produktu została zakończona. Sprawdź inne w tej kategorii.

Opis produktu: Arduino MKR FOX 1200 ABX00014 - moduł sieci SigFox

Moduł oparty o układy Atmel SAMD21 oraz ATA8520 umożliwiający połączenie z siecią SigFox 868 MHz. Wyposażony w rdzeń Cortex-M0+. Posiada 256 kB pamięci Flash, 32 kB SRAM, 8 pinów cyfrowych, 7 analogowych wejść, 1 analogowe wyjście, 12 pinów PWM. MKR Fox 1200 pracuje z napięciem 3,3 V. W zestawie znajduje się roczna darmowa subskrypcja sieci SigFox (do 140 wiadomości dziennie) oraz geolokalizacji Spot'it. Moduł może być zasilany z baterii 2 x AA, 2 x AAA lub z zewnętrznego zasilania 5 V. Przełączanie między źródłami zasilania odbywa się automatycznie.

Płytka posiada liczne złącza:

  • MicroUSB
  • Złącza śrubowe do podłączenia baterii
  • Piny żeńskie
  • Złącze anteny SigFox u.FL (brak anteny w zestawie

Główne cechy

Poniżej przedstawiamy kilka cech, które wyróżniają moduły Arduino na tle innych płytek programowalnych.

Nazwa Opis
Zainstalowany bootloader Dzięki zainstalowanemu bootloaderowi do zaprogramowania urządzenia wystarczy odpowiedni przewód microUSB oraz oprogramowanie ze strony producenta.
Mały rozmiar Ta wersja charakteryzuje się małym rozmiarem: 68 x 25 mm. Posiada wlutowane złącza męskie od spodu i żeńskie od góry.
Połączenie SigFox
Arduino MKR Fox 1200 posiada wbudowany moduł Atmel ATA8520 umożliwiający komunikację w sieci SigFox.
Komunikacja szeregowa Urządzenie obsługuje popularne interfejsy komunikacyjne, m.in.: UART, I2C i SPI.
Pamięć wbudowana
Układ Atmel SAMD21 taktowany jest sygnałem o częstotliwości 48 MHz, posiada 256 kB pamięci programu Flash oraz 32 kB pamięci operacyjnej SRAM.
Zasilanie 5 V
microUSB / akumulator 3,7 V
Do zasilania Arduino można wykorzystać zasilacz o napięciu 5 V ze złączem microUSB lub baterie 2 x AA, 2 x AAA.
Wbudowana dioda LED Podłączona dioda LED na pinie 6 umożliwia debuggowanie prostych programów.

Pierwsze uruchomienie

Aby ułatwić rozpoczęcie pracy z modułem, producent przygotował poradnik, który dotyczy instalacji i pierwszego uruchomienia MKR FOX 1200.

Arduino MKR Fox 1200

Arduino MKR Fox 1200.

Specyfikacja

  • Mikrokontroler: SAMD21 Cortex M0+ 32-bit
  • Napięcie zasilania części logicznej: 3,3 V
  • Pamięć SRAM: 32 kB
  • Pamięć Flash: 256 kB
  • Częstotliwość: 48 MHz
  • Cyfrowe piny I/O: 8
  • Analogowe wejścia: 7
  • Analogowe wyjście 1
  • PWM: 12 pinów
  • UART: 1
  • SPI: 1
  • I2C: 1
  • Prąd na pinach I/O: 7 mA
  • Układ SigFox: ATA8520
  • Częstotliwość : 868 MHz
  • Obszar działania: Europa
  • W zestawie brak anteny
  • Zasilanie: microUSB lub 2 x AA lub 2 x AAA
  • Złącze śrubowe
  • Wymiary:  68 x 25 x 20 mm

Arduino w świecie IoT

Arduino MKR FOX 1200 ABX00014 z modułem sieci SigFox to niewielka, podłużna płytka przeznaczona do zaawansowanych aplikacji wpisujących się we wszechobecny nurt Internetu Rzeczy.

Wbudowany moduł radiowy obsługuje nowoczesną sieć SigFox, zapewniającą łączność dalekiego zasięgu przy minimalnym zużyciu energii. Układ wspiera także usługę geolokalizacji Spot’it. Wraz z płytką otrzymujesz również bezpłatną, roczną subskrypcję sieci SigFox z możliwością przesłania aż 140 wiadomości dziennie.

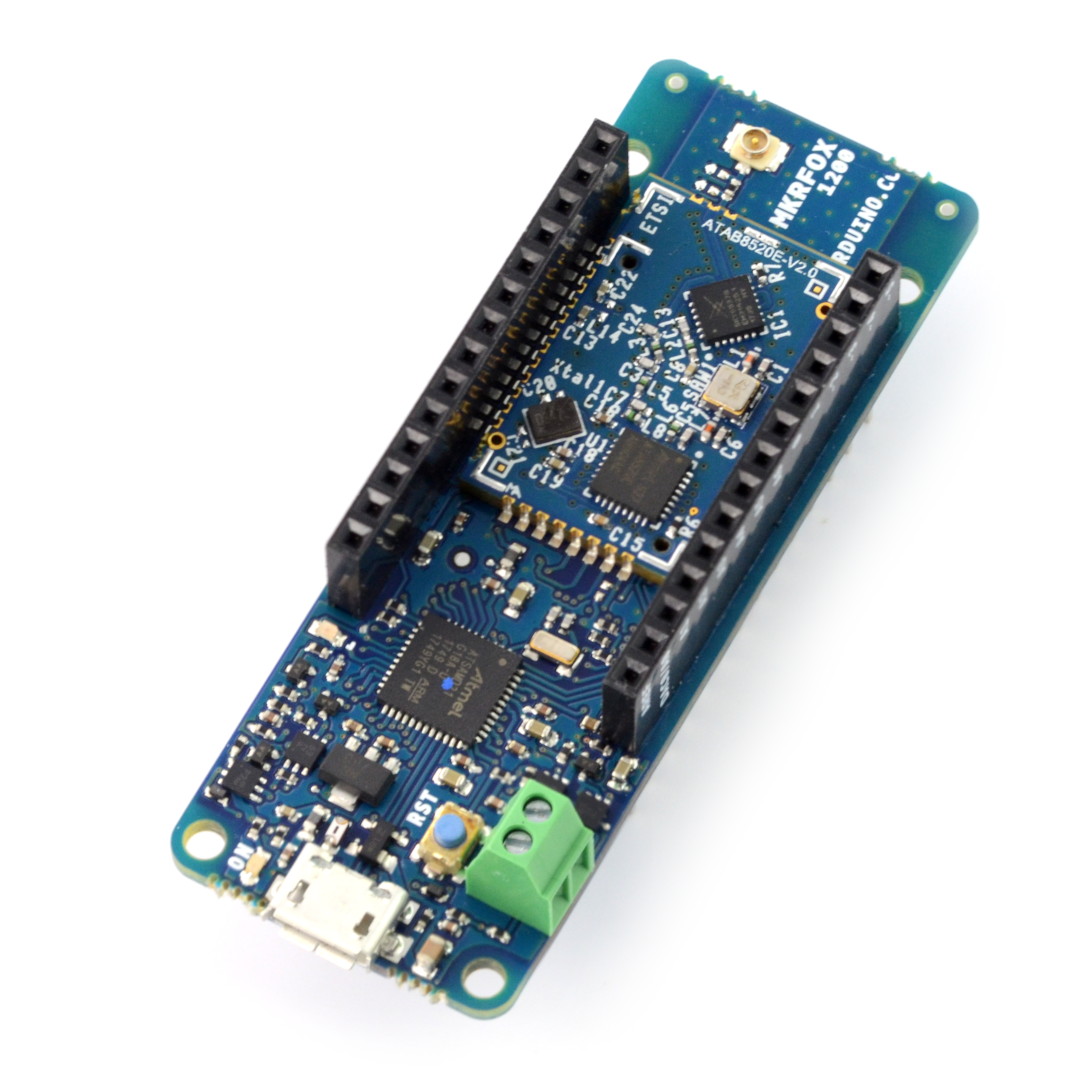

Budowa modułu MKR FOX 1200

Moduł główny Arduino MKR FOX 1200 ABX00014 składa się z dwóch zmontowanych fabrycznie płytek drukowanych. Większa z nich to właściwe Arduino, bazujące jednak nie na 8-bitowym mikrokontrolerze AVR, ale na wydajnym, szybkim procesorze ARM Cortex-M0+ marki Microchip (SAMD21 z 32 kB pamięci SRAM i 256 kB Flash). Na płytce znajduje się ponadto rozbudowany obwód zasilania z gniazdem micro USB, umożliwiający także pracę z dwiema bateriami AA lub AAA.

Druga, mniejsza płytka zawiera transceiver sieci SigFox w paśmie 868 MHz i opiera się na układzie ATA8520. Do podłączenia zewnętrznej anteny służy miniaturowe gniazdo koncentryczne u.FL, wyprowadzone na brzegu PCB. Dzięki „ukryciu” modułu radiowego pomiędzy gniazdami rozszerzeń płytki głównej, konstruktorom udało się utrzymać bardzo kompaktowe rozmiary całości – zaledwie 68 x 25 x 20 mm.

Napięcie zasil. od 3.0 V
Napięcie zasil. do 5.0 V
Napięcie wyjścia od 3.3 V
Napięcie wyjścia do 3.3 V
Napięcie wyjściowe nominalne 3.3 V
UC - Mikrokontroler SAMD21
UC - Rdzeń 32-bit ARM Cortex
UC - Pamięć Flash 256 kB
UC - Pamięć RAM 32 kB
UC - Ilość rdzeni 1. Single Core
UC - Piny cyfrowe 8
UC - wejścia analog. 7
UC - Taktowanie 48 MHz
UC - Przetwornik AC 12-bitów
UC - Przetwornik CA Tak
UC - Kanały PWM 12
UC - Interfejs USB microUSB
UC - Interfejs I2C Tak
UC - Interfejs UART Tak
UC - Interfejs SPI tak
Szerokość opakowania 8.2 cm
Wysokość opakowania 2.1 cm
Głębokość opakowania 6 cm
Masa opakowania 0.02 kg
