Opis
Minikomputer Asus Tinker Board S z wydajnym procesorem ARM Cortex A17 quad-core 32-bitowy 1,8 GHz. Posiada 2 GB pamięci RAM LPDDR3, 16 GB pamięci eMMC, port Ethernet Gigabit, Bluetooth, WiFi, HDMI 2.0 (4K), 4 x USB 2.0, 40 GPIO, złącza na kartę microSD, miniJack 3,5 mm, S/PDIF oraz złącza CSI i DSI. Działa z systemami opartymi na Linuxie. Urządzenie jest kompatybilne nakładkami dla Raspberry Pi.
Co jest potrzebne do uruchomienia minikomputera Asus Tinker Board S?
- Karta pamięci microSD - nośnik na którym zainstalowany zostanie się system operacyjny (model posiada także pamięć eMMC).
- Zasilacz sieciowy:
- 5 V / 2 A dla samego minikomputera
- Przewód HDMI - do połączenia urządzenia z monitorem
- Mysz i klawiatura - do sterowania i wprowadzania danych do urządzenia
- Podłączony internet - do pobrania oprogramowania
Urządzenie posiada 16 GB eMMC, 4 gniazda USB 2.0, złącze HDMI 2.0, port Ethernet i wiele innych.
Asus Tinker Board S współpracuje z systemami opartymi na Linuxie. Dyskiem urządzenia jest pamięć eMMC lub karta microSD.

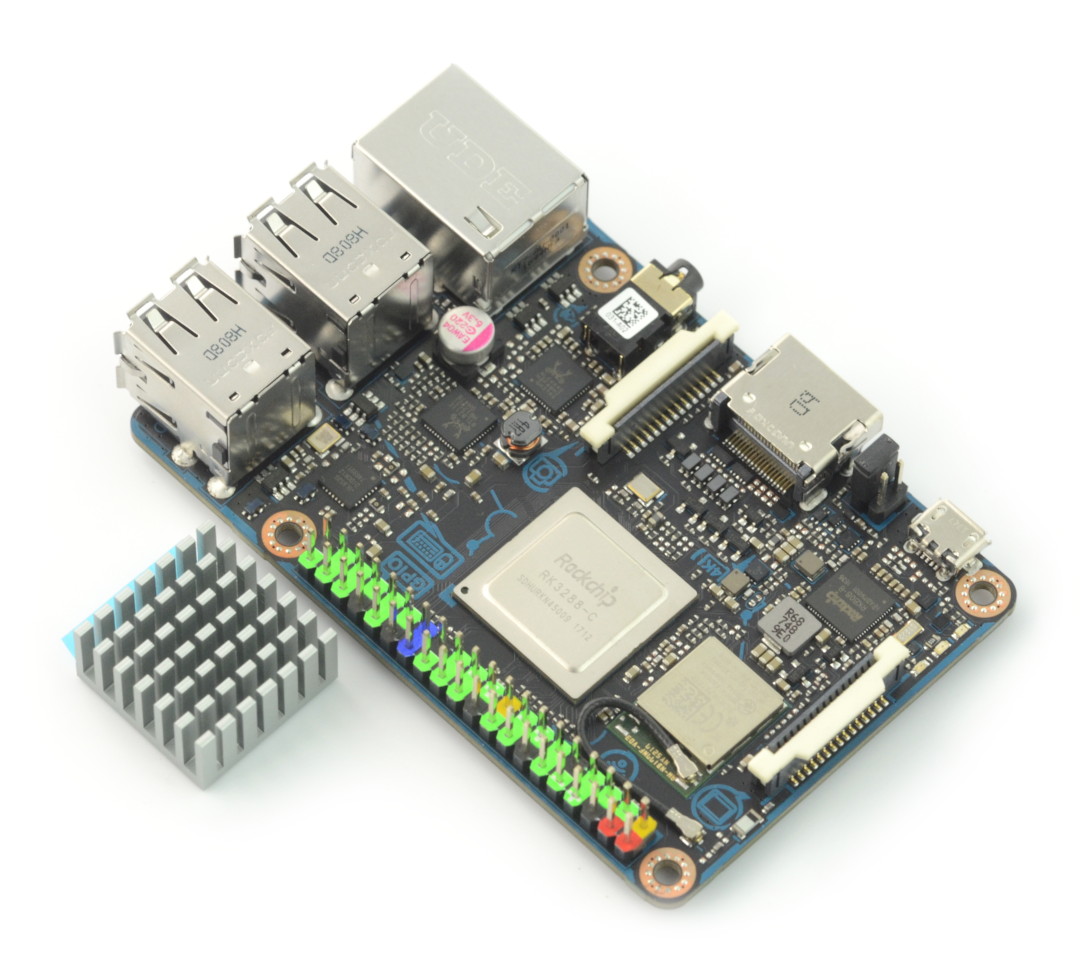

Producent dodaje do urządzenia kompatybilny radiator.
Główne różnice: Tinker vs Tinker S
Najważniejsza różnica w stosunku do starszej wersji, to zastosowanie dodatkowej kości pamięci 16 GB eMMC, która pozwala na bardzo rozbudowane projekty. Tinker S wspiera także HDMI-CEC, co pozwala na sterowanie innymi urządzeniami HDMI. Złącze audio wspiera teraz rozpoznawanie odłączenia oraz automatyczne przełączanie sygnału wyjściowego. Płytka wykrywa również zbyt niskie napięcie zasilania. Pozostałe zmiany to nowe API interfejsu I2S oraz możliwość pracy jako slave. Porównanie obu wersji oraz Raspberry można znaleźć na stronie www.
Komunikacja
Asus Tinker Board S posiada podstawowe interfejsy komunikacyjne, które spotkać można w komputerach biurowych klasy PC. Użytkownik ma do dyspozycji:
- cztery złącza USB 2.0, pod które można podłączyć np. myszkę, klawiaturę, kartę WiFi czy pendrive. Jeśli okaże się, że gniazd jest zbyt mało można zwiększyć ich ilości stosując zewnętrzny HUB USB.
- gniazdo Ethernet, czyli możliwość bezpośredniego podłączenia do sieci LAN.
- moduł WiFi - pozwala na komunikację z siecią bezprzewodową 802.11 b/g/n.
- moduł Bluetooth 4.0 - umożliwia przesył danych za pośrednictwem popularnego interfejsu.
- GPIO x 40 pin - wyjścia/wejścia ogólnego przeznaczenia, które mogą służyć do obsługi diod LED, przycisków, sterowników silników. Wśród nich znajdują się piny obsługujące interfejsy: I2C, SPI i UART. Kompatybilne z nakładkami dla Raspberry
- slot microSD - gniazdo na kartę pamięci microSD, na której może być zainstalowany system operacyjny.
Zasilanie
Jako źródło zasilania układ wykorzystuje złącze microUSB. Producent zaleca aby napięcie podane na złącze miało wartość 5,0 V, natomiast wydajność prądowa wykorzystanego zasilacza powinna wynosić co najmniej 2,0 A. W naszej ofercie znajdziesz dedykowane zasilacze.
Obudowy
Wyprowadzenia Asus Tinker Board S są zgodne z Raspberry Pi 3, dlatego też większość obudów dla popularnej Maliny jest kompatybilna również z Asusem. W naszym serwisie sprawdziliśmy następujące obudowy:
Specyfikacja i porównanie
| Podstawowe informacje | ||
 |
 |
|
| Model | Asus Tinker Board S | Asus Tinker Board |
| Wydanie | 2018 r. | 2017 r. |
| Specyfikacja techniczna | ||
| Rdzeń | Quad-Core ARM Cortex A53 | Quad-Core ARM Cortex-A17 Rockchip RK 3288 |
| Systemy operacyjne | Debian Android |
Debian Android |
| Taktowanie | 1,8 GHz | 1,8 GHz |
| Pamięć RAM | 2 GB LPDDR3 | 2 GB LPDDR3 |
| Pamięć | karta microSD 16 GB eMMC |
karta microSD |
| Gniazdo GPIO | Złącze 40-pin (2x20 pin) raster 2,54 mm | Złącze 40-pin (2x20 pin) raster 2,54 mm |
| Zasilanie | 5,0 V / 2 A poprzez microUSB |
5,0 V / 2 A poprzez microUSB |
| Wymiary płytki | 85 x 54 x 16 mm | 85 x 54 x 16 mm |
| Interfejsy | ||
| Interfejs USB | 4x USB 2.0 - gniazdo typ A | 4x USB 2.0 - gniazdo typ A |
| Interfejs sieciowy | port Ethernet 10/100/1000 Mbps | port Ethernet 10/100/1000 Mbps |
| Interfejs WiFi | 802.11 b/g/n | 802.11 b/g/n |
| Bluetooth | 4.0 + EDR | 4.0 + EDR |
| Kamera | gniazdo CSI | gniazdo CSI |
| Wyświetlacz dotykowy | gniazdo DSI | gniazdo DSI |
| Wideo | HDMI HD 4K H.264 HDMI CEC Ready |
HDMI HD 4K H.264 |
| Komunikacja | UART, SPI, I2C, GPIO, PWM, PCM / I2S. | UART, SPI, I2C, GPIO, PWM, PCM / I2S. |
| Pozostałe | miniJack 3,5 mm Wsparcie rozpoznawania odłączenia Automatyczne przełączanie sygnału Audio Wykrywanie niskiego napięcia wejściowego S/PDIF |
miniJack 3,5 mm S/PDIF |
