Arduino MKR GSM 1400 ABX00018-B - ze złączami

Indeks: ARD-12314 EAN: 5904422340926

Moduł oparty o układ Atmel SAMD21 SoC z modułem GSM SARAU201, zaprojektowany pod kątem projektów IoT. Wyposażony w rdzeń Cortex-M0+. Posiada 256 KB pamięci Flash, 32 KB SRAM, 8 cyfrowych wejść/wyjść, 12 kanałów PWM, 7 wejść analogowych i jedno wyjście oraz popularne interfejsy komunikacyjne. Pracuje z napięciem 3,3 V.

409,00 zł
332,52 zł netto
Niedostępny
Produkt wycofany
30 dni na zwrot
Producent: Arduino

Uwaga!

Sprzedaż produktu została zakończona. Sprawdź inne w tej kategorii.

Opis produktu: Arduino MKR GSM 1400 ABX00018-B - ze złączami

Moduł oparty o układ Atmel SAMD21 SoC z modułem GSM SARAU201, zaprojektowany pod kątem projektów IoT. Wyposażony w rdzeń Cortex-M0+. Posiada 8 cyfrowych wejść/wyjść, 12 kanałów PWM (np. do sterowania silnikami) oraz 7 analogowych wejść z rozdzielczością 8 / 10 / 12 bit. Moduł posiada również 10-bitowe analogowe wyjście przetwornika DAC oraz zegar RTC. Układ taktowany jest sygnałem zegarowym o częstotliwości 48 MHz. Wyprowadzenia pracują z napięciem 3,3 V. Moduł może być zasilany za pomocą akumulatora Li-Pol 1S 3,7 V minimum 1500 mAh, przez microUSB lub przez złącze Vin. W ostatnim przypadku producent zaleca zasilanie o parametrach 5 V / 2 A.

Arduino MKR GSM 1400 Przedmiotem sprzedaży jest oryginalny produkt Arduino, Botland jest oficjalnym dystrybutorem tej firmy.

Zapewniamy, że wszystkie płytki oznaczone symbolem Arduino są oryginalne i pochodzą z jednego źródła - można się o tym przekonać sprawdzając listę autoryzowanych dystrybutorów.

Główne cechy modułu

Poniżej przedstawiamy kilka cech, które wyróżniają moduły Arduino na tle innych płytek programowalnych.

Nazwa Opis
Zainstalowany bootloader Dzięki zainstalowanemu bootloaderowi do zaprogramowania urządzenia wystarczy odpowiedni przewód microUSB oraz oprogramowanie ze strony producenta.
Mały rozmiar Ta wersja charakteryzuje się małym rozmiarem: 67 x 25 mm. Posiada wlutowane złącza męskie od spodu i żeńskie od góry.
Połączenie GSM
Arduino MKR GSM 1400 posiada wbudowany moduł GSM działający w zakresach GSM 850 MHz / E-GSM 1900 MHz / DCS 1800 MHz / PCS 1900 MHz oraz wbudowaną antenę 2 dB.
Wyprowadzenia cyfrowe
8 cyfrowych wejść/wyjść umożliwia m.in. sterowanie diodami LED, przekaźnikami oraz odczytywanie stanów przycisków.
Wydajność prądowa Maksymalna wydajność prądowa pojedynczego wyprowadzenia wynosi 7 mA.
Wyjścia PWM
12 wyjść PWM pozwala np. na sterowanie silnikami oraz regulowanie jasności diod.
Wejścia analogowe
7 wejść wbudowanego przetwornika analogowo-cyfrowego o rozdzielczości do 12-bitów obsługuje m.in. czujniki z wyjściem analogowym.
Komunikacja szeregowa Urządzenie obsługuje popularne interfejsy komunikacyjne, m.in.: UART, I2C i SPI.
Pamięć wbudowana
Układ Atmel SAMD21 taktowany jest sygnałem o częstotliwości 48 MHz, posiada 256 kB pamięci programu Flash oraz 32 kB pamięci operacyjnej SRAM.
Zasilanie 5 V
microUSB / akumulator 3,7 V
Do zasilania Arduino można wykorzystać zasilacz o napięciu 5 V ze złączem microUSB lub akumulator Li-Pol 1S 3,7 V o pojemności minimalnej 1500 mAh.
Ładowanie akumulatorów Li-Pol Moduł posiada funkcję zasilania akumulatorów napięciem do 4,2 V.
Wbudowana dioda LED Podłączona dioda LED na pinie 6 umożliwia debuggowanie prostych programów.

Pierwsze uruchomienie

Producent przygotował poradnik użytkownika ułatwiający podłączenie urządzenia.

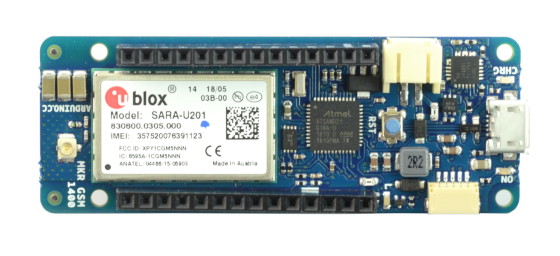

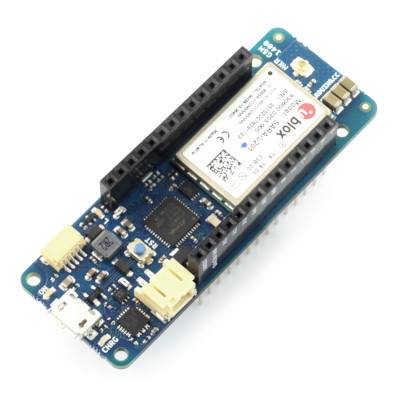

Arduino MKR GSM 1400Arduino MKR GSM 1400.

Specyfikacja techniczna Arduino MKR GSM 1400

  • Napięcie zasilania: od 3,7 V do 5 V
  • Układ Atmel SAMD21
    • Rdzeń: Cortex-M0+
    • Maksymalna częstotliwość zegara: 48 MHz
    • Pamięć SRAM: 32 kB
    • Pamięć Flash: 256 kB
    • Porty I/O: 8
    • Wyjścia PWM: 12
    • Ilość wejść analogowych: 7 (kanały przetwornika A/C o rozdzielczości do 12 bitów)
    • Interfejsy szeregowe: UART, SPI, I2C
    • Zewnętrzne przerwania
  • Moduł GSM SARAU201
    • Wspierana częstotliwość
      • GSM 850 MHz
      • E-GSM 1900 MHz
      • DCS 1800 MHz
      • PCS 1900 MHz
    • Wbudowana antena: 2 dB
  • Gniazdo microUSB
  • Gniazdo JST ładowarki Li-Pol ( w naszej ofercie dostępny odpowiedni przewód)
  • Wymiary płytki: 67 x 25 mm
  • Masa: 32 g

Mały rozmiar, duże możliwości

Arduino MKR GSM 1400 ABX00018-B to płytka przywołująca na myśl swoją konstrukcją i rozmiarami popularne moduły Arduino Nano czy też Arduino Pro Mini. Jej możliwości dalece przewyższają jednak funkcjonalność kultowych płytek włoskiego producenta.

Do najważniejszych różnic należy m.in. oparcie budowy MKR GSM 1400 na wydajnym procesorze SAMD21 z procesorem ARM Cortex-M0+, zawierającym 256 kB pamięci Flash i 32 kB SRAM. Prawdziwa siła leży jednak w wyposażeniu dodatkowym.

Moduł radiowy i złożone obwody zasilania

Arduino MKR GSM 1400 ABX00018-B - ze złączami posiada wbudowany moduł GSM renomowanej marki u-blox, obsługujący odbiór danych geolokalizacyjnych w pasmach GSM 850 MHz, E-GSM 1900 MHz, DCS 1800 MHz oraz PCS 1900 MHz.

Wbudowana ładowarka jednocelowego akumulatora Li-Pol (w tej roli układ BQ24195L marki Texas Instruments) oferuje możliwość bezpośredniego zasilania płytki z ogniwa o pojemności 1500 mAh. Dzięki funkcji przetwornicy podwyższającej napięcie, płytka może pracować w pełnym zakresie pojemności roboczej akumulatora bez ryzyka obniżenia napięcia poniżej wymaganej wartości.

Napięcie zasil. od 3.7 V
Napięcie zasil. do 5.0 V
Napięcie wyjścia od 3.3 V
Napięcie wyjścia do 3.3 V
Napięcie wyjściowe nominalne 3.3 V
UC - Mikrokontroler ATSAMD21G18
UC - Rdzeń 32-bit ARM Cortex
UC - Pamięć Flash 256 kB
UC - Pamięć RAM 32 kB
UC - Ilość rdzeni 1. Single Core
UC - Piny cyfrowe 8
UC - wejścia analog. 7
UC - Taktowanie 48 MHz
UC - Przetwornik AC 12-bitów
UC - Przetwornik CA Tak
UC - Kanały PWM 12
UC - GSM/GPRS Tak
UC - Interfejs USB microUSB
UC - Interfejs I2C Tak
UC - Interfejs UART Tak
UC - Interfejs SPI tak
