Opis produktu: Feather nRF52 Bluefruit LE - zgodny z Arduino - Adafruit 3406

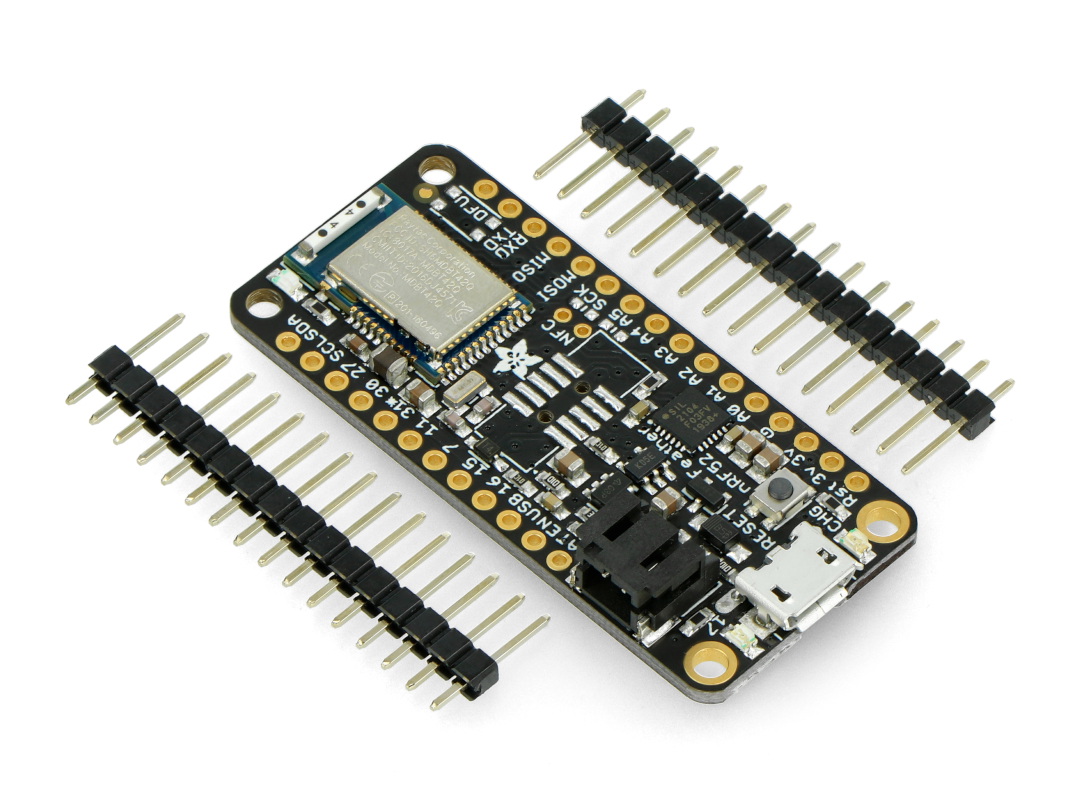

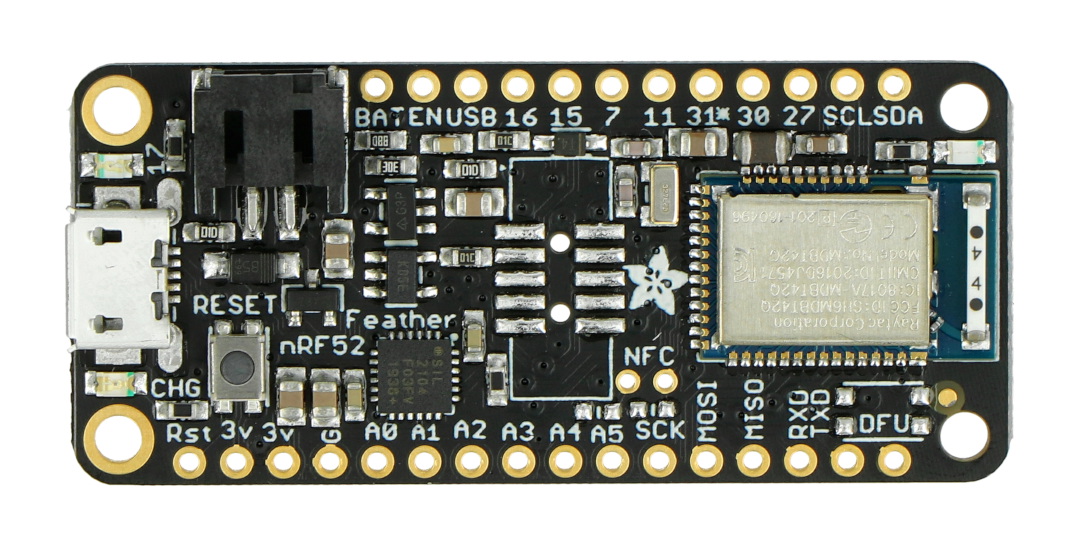

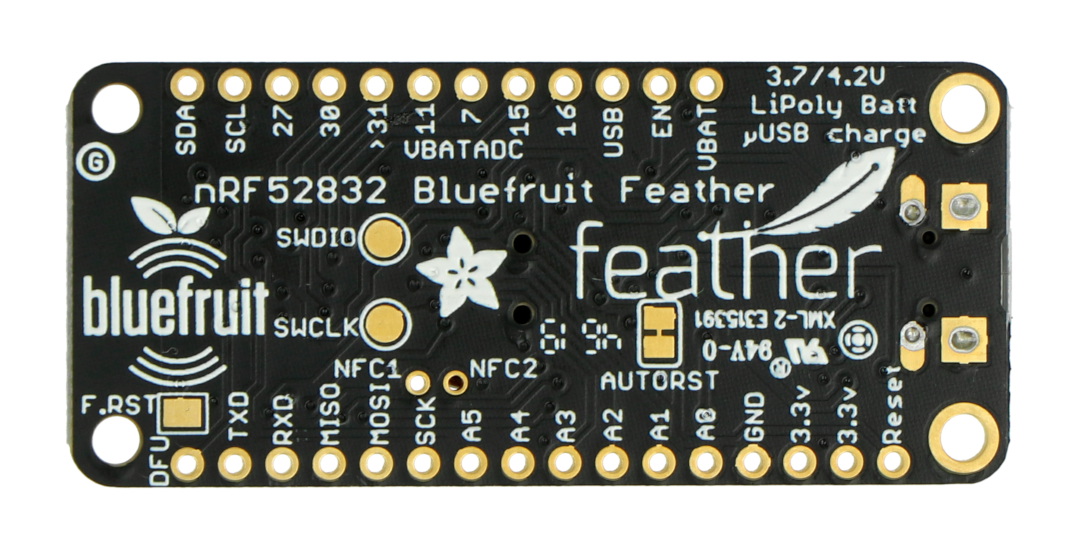

Niewielki moduł z rodziny Feather oparty na układzie nRF52832. Feather jest dedykowany do przenośnych projektów. Płytka ma niewielkie wymiary (51 x 23 x 8 mm), może być zasilana napięciem z portu USB lub z akumulatora LiPol 3,7 V. Moduł posiada układ Bluetooth LE pozwalający na bezprzewodowe programowanie.
Przenośne projekty
Kontroler Feather (ang. pióro) jest dedykowany do projektów mobilnych. Dzięki wbudowanemu złączu możliwe jest zasilanie go z akumulatora LiPol 3,7 V. Napięcie baterii zostało wyprowadzone przez analogowy pin, dzięki czemu można na bieżąco kontrolować stan naładowania lipola. Dostępne jest również zasilanie z portu microUSB.
Programowanie (środowisko Arduino)
Moduł można programować z wykorzystaniem środowiska Arduino IDE. W tym celu należy skonfigurować oprogramowanie w sposób opisany przez producenta oraz podłączyć płytkę za pomocą przewodu microUSB. Ustawienia środowiska Arduino IDE dostępne są na stronie producenta.
Moduł ma dwukrotnie większą moc niż wcześniejsze układy nRF51. Dodatkowa pamięć pozwala na uruchamianie systemów operacyjnych czasu rzeczywistego (RTOS), aby szybko tworzyć złożone projekty. Posiada on profesjonalnie napisane pakiety internetowe (BLE 5.0, OIC/OCF, itp.), narzędzia deweloperskie i profesjonalne funkcje zarządzania projektem, np. zabezpieczony bootloader, który pozwala kryptograficznie podpisywać firmware i weryfikować je podczas aktualizacji.
Specyfikacja
- Procesor: ARM Cortex M4F
- Częstotliwość zegara: 64 MHz
- Pamięć Flash: 512 kB
- Pamięć SRAM: 64 kb RAM
- Wbudowany konwerter USB-UART
- Bluetooth LE kompatybilny z częstotliwością radiową 2,4 GHz
- Moc: do +4 dBm
- Zasilanie: 1,7 V do 3,3 V przez regulator DC (podłączenie przez microUSB)
- 19 pinów GPIO
- 8 x 12 bitowe przetworniki A/C
- 12 wyjść PWM
- Pin 17 podłączony do wbudowanej diody LED
- Pin Power / Enable
- Przycisk Reset
- Złącze SWD do debuggowania
- Złącza do samodzielnego wlutowania
- Wymiary: 51 x 23 x 8 mm
- Masa: ok. 5,7 g
Łączność poprzez Bluetooth Low Energy
Płytka Feather nRF52 Bluefruit LE jest wyposażona w moduł łączności bezprzewodowej Bluetooth Low Energy, który jest zgodny z innymi urządzeniami Bluetooth pracującymi na częstotliwości 2,4GHz. Dzięki temu, moduł Adafruit 3406 może komunikować się ze wszystkimi współczesnymi modelami urządzeń mobilnych. Dotyczy to m.in. smartfonów i tabletów z systemem Android oraz systemem Windows od wersji 8.0 w górę, a także urządzeń z serii iPhone i iPad z systemem iOS.
Bluefruit LE: Bluetooth + GATT = UART
Moduł Bluefruit LE jest oparty na układzie scalonym Nordic nRF52832, który łączy w sobie zalety mikrokontrolera i modułu łączności Bluetooth. Producent dostarcza gotową bibliotekę obsługującą pokładowy interfejs UART. W tym trybie, moduł Bluetooth działa jak zintegrowany nadajnik i odbiornik, który wymienia komendy z zewnętrznym urządzeniem z systemem Android lub iOS, zgodnie ze specyfikacją skojarzonego protokołu GATT.
