Opis produktu: Grove - mouse encoder - enkoder obrotowy
Mechaniczny enkoder inkrementalny z dwoma kanałami A i B, zwraca informację dotyczące kierunku i prędkości obrotu. Prędkość obrotu powinna być mniejsza niż 1000 obr/min. Enkoder tego typu stosowany jest np. w myszy komputerowej, posiada sześciokątny otwór. W zestawie znajduje się również przewód przystosowany do nakładki Seeedstudio Base Shield v2.0.

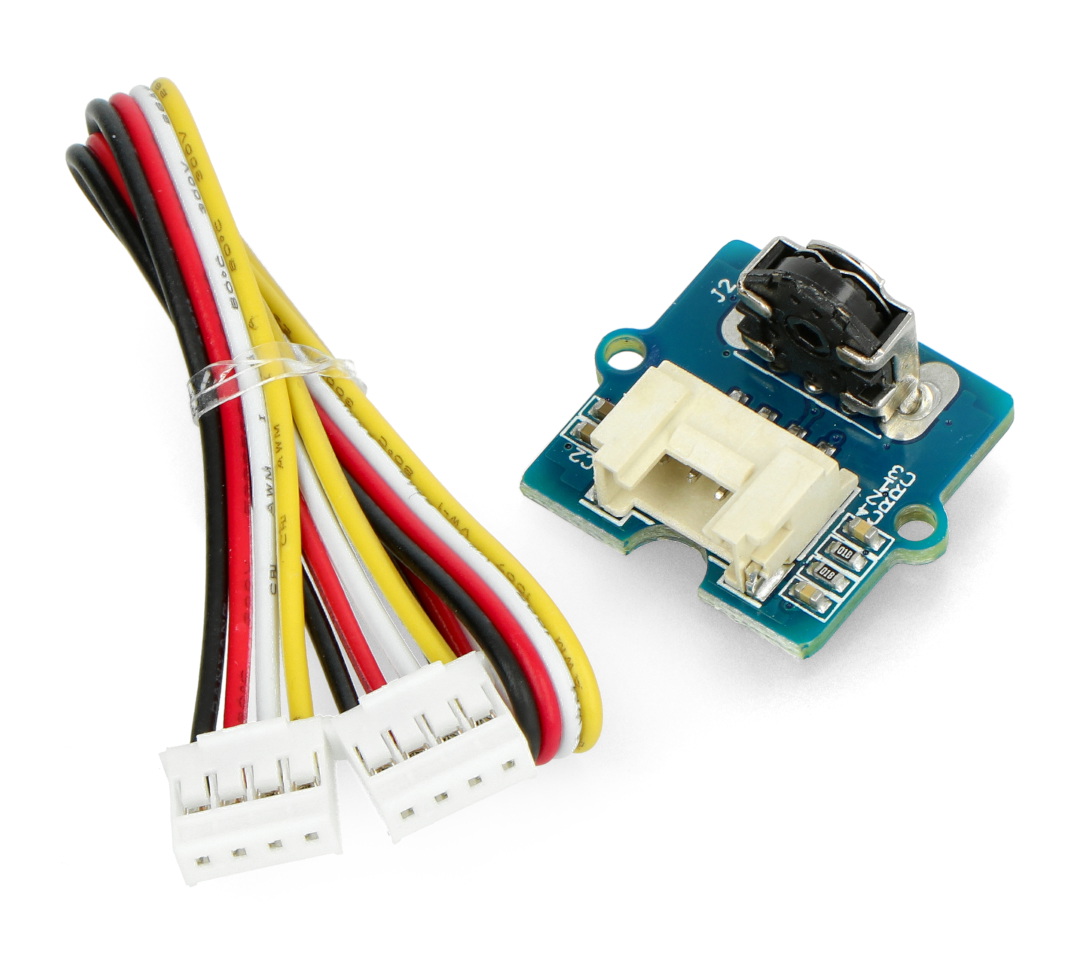

Do modułu dołączony 4-pinowy przewód do nakładki Base Shield v2.0.
Podłączenie
Moduł wyposażony został w interfejs Grove ułatwiający podłączenie go z Arduino wraz z nakładką Base Shield v2.0.

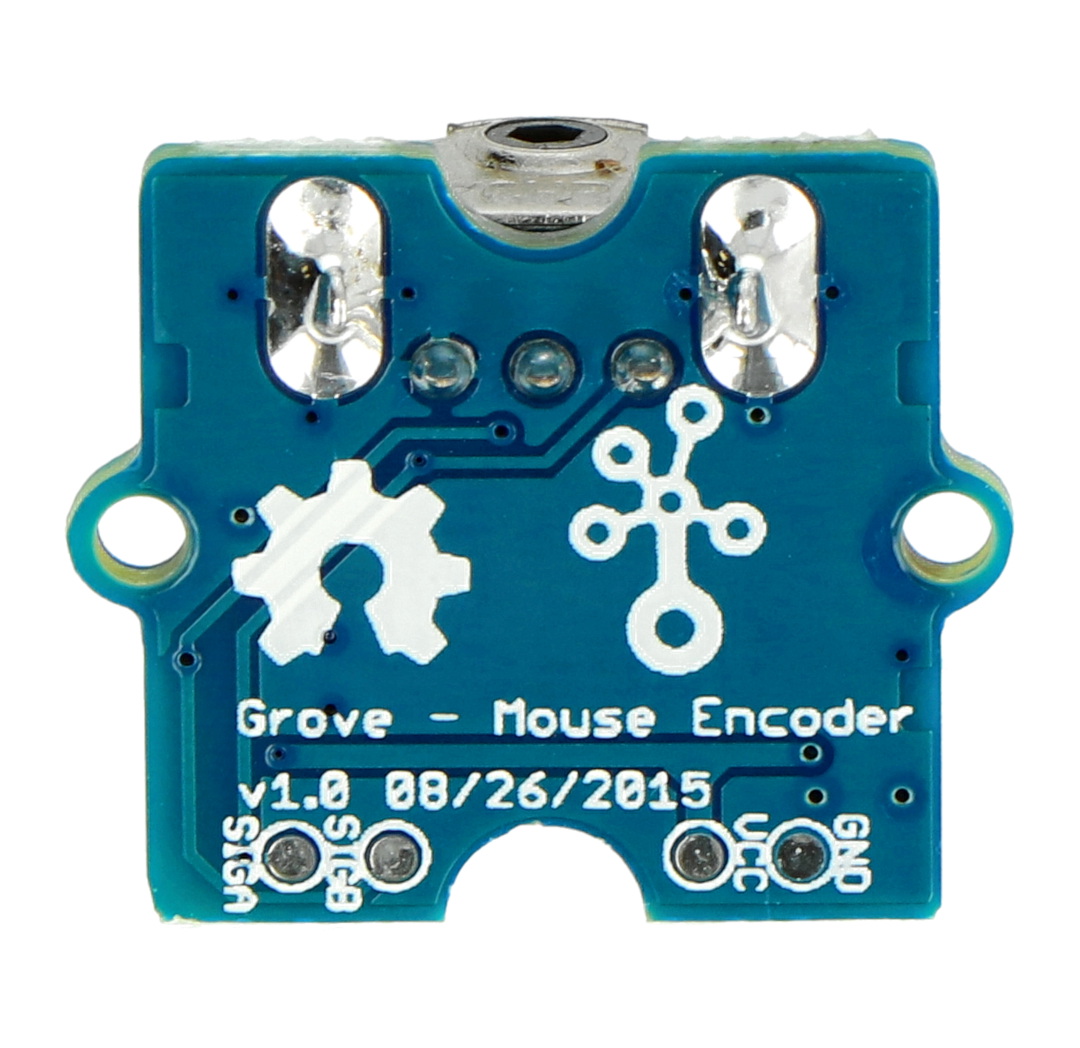

| Pin | Opis |
|---|---|
| GND | Masa układu. |
| VCC | Napięcie zasilania od 3,3 V do 5,5 V. |
| SIG A | Sygnał A odbiornika. |
| SIG B | Sygnał B odbiornika. |
|
Produkt kompatybilny z Arduino Producent przygotował przewodnik użytkownika wraz z przykładowym programem dla Arduino. |
Specyfikacja
- Napięcie zasilania: od 3,3 V do 5,5 V
- Pobór prądu: od 10 mA do 13 mA
- Stała prędkość robocza: 50%
- Różnica fazowa (stała prędkość): π/4
- Maksymalna prędkość: 1000 obr/min
- 12 pulsów na obrót
- Sześciokątny otwór
- Wymiary: 130 x 90 x 18 mm
- Waga: 8 g
