Grove - Differential Amplifier - wzmacniacz różnicowy

Indeks: SEE-11301

Moduł z serii Grove z wzmacniaczem operacyjnym opartym na układzie INA132. Posiada precyzyjne wyjście wzmocnienia przez interfejs Grove. Wbudowany przełącznik pozwala na wybór wzmocnienia 35 lub 1085 razy. Działa z napięciem od 2,7 V do 5,5 V.

Grove - Differential Amplifier - wzmacniacz różnicowy
77,50 zł
63,01 zł netto
Zapłać później
Powiadom o dostępności
Niedostępny
Produkt wycofany
Producent: Seeedstudio

Uwaga!

Sprzedaż produktu została zakończona. Sprawdź inne w tej kategorii.

Opis

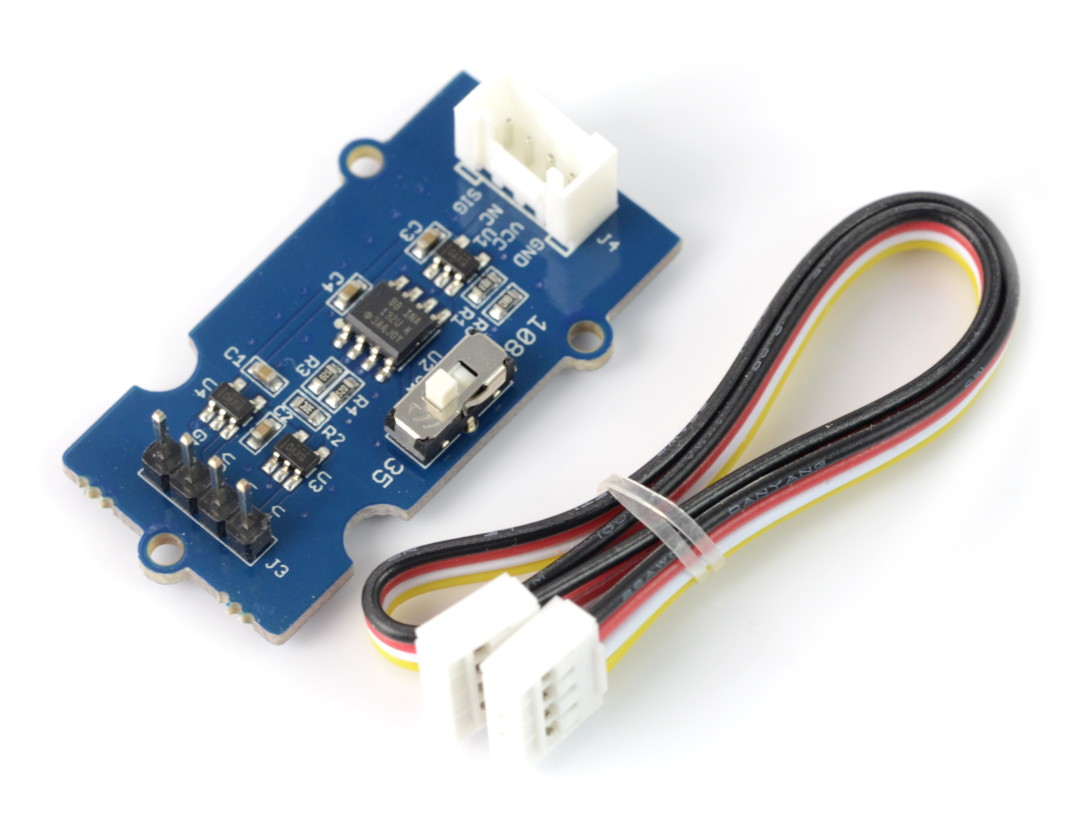

Moduł z serii Grove z wzmacniaczem operacyjnym opartym na układzie INA132. Posiada precyzyjne wyjście wzmocnienia przez interfejs Grove. Wbudowany przełącznik pozwala na wybór wzmocnienia 35 lub 1085 razy. Wykorzystywany np. przy budowie wagi. Działa z napięciem od 2,7 V do 5,5 V. W zestawie znajduje się przewód przystosowany do nakładki Seeedstudio Base Shield v2.0.

Grove - Differential Amplifier - wzmacniacz różnicowy

Do modułów dołączony 4-pinowy przewód do nakładki Base Shield v2.

Specyfikacja

  • Napięcie zasilania: 2,7 V do 5,5 V
  • Wysoka precyzja wzmocnienia
  • Układ: INA132
  • Wybieralny współczynnik skali: 35 lub 1085 razy
  • Ochrona wejścia: +/- 40 V
  • 4-pinowy interfejs Grove
  • Wymiary modułu: 40 x 20 mm
  • Masa: 9 g

Produkt kompatybilny z Arduino

Producent udostępnia przewodnik użytkownika oraz program dla Arduino.

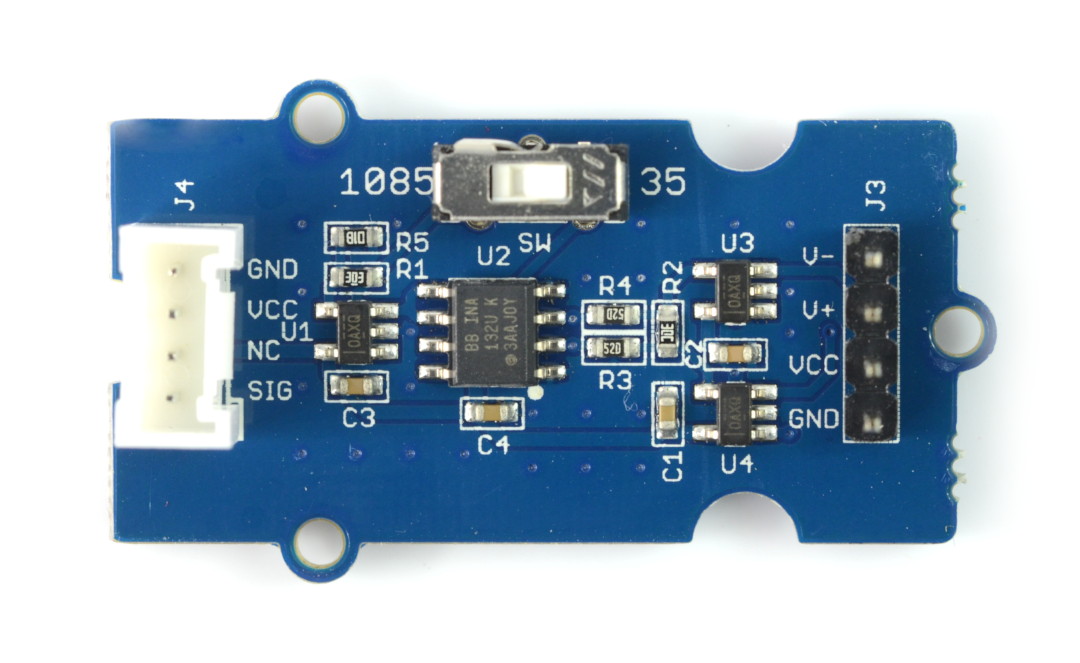

Podłączenie

Czujnik komunikuje się z mikrokontrolerem przez piny cyfrowe. Posiada on następujące wyprowadzenia:

Grove - Differential Amplifier - wzmacniacz różnicowy

Pin Opis
GND Masa układu.
VCC Napięcie zasilania 2,7 V do 5,5 V.
NC Nie podłączone.
SIG Sygnał czujnika.
V-, V+, VCC, GND Podłaczenie do wzmocnionego sygnału

Grove to seria modułów i czujników kompatybilnych z nakładkami Base Shield, które współpracują z Arduino i STM32 Nucleo.





Moduł - typ Wzmacniacz
Szerokość opakowania 0.001 cm
Wysokość opakowania 0.001 cm
Głębokość opakowania 0.001 cm
Masa opakowania 0.001 kg
