Grove - HMC5883 3-osiowy cyfrowy kompas v1.3 I2C

Indeks: SEE-11291

3-osiowy kompas cyfrowy z serii Grove. Oparty na układzie HMC5883L wyposażony w wysokiej rozdzielczości moduł HMC118X oraz 12-bitowy przetwornik A/C. Zapewnia dokładność 1 ° do 2 °. Komunikuje się przez magistralę I2C. Moduł zasilany napięciem od 3,3 V do 6 V.

Grove - HMC5883 3-osiowy cyfrowy kompas v1.3 I2C
69,90 zł
56,83 zł netto
Zapłać później
Niedostępny
Produkt wycofany
Producent: Seeedstudio

Uwaga!

Sprzedaż produktu została zakończona. Sprawdź inne w tej kategorii.

Opis

3-osiowy kompas cyfrowy z serii Grove. Oparty na układzie HMC5883L wyposażony w wysokiej rozdzielczości moduł HMC118X oraz 12-bitowy przetwornik A/C. Zapewnia dokładność 1 ° do 2 °. Komunikuje się przez magistralę I2C. Moduł zasilany napięciem od 3,3 V do 6  W zestawie znajduje się przewód przystosowany do nakładki Seeedstudio Base Shield v2.0.

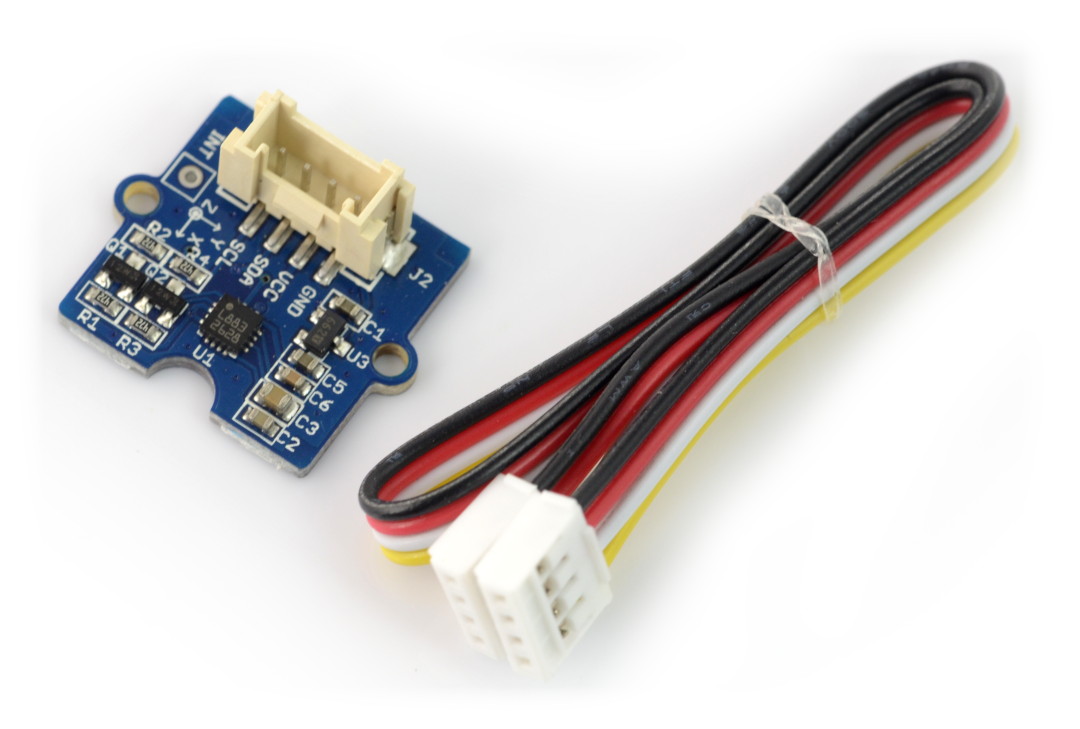

Grove - 3-osiowy cyfrowy kompas v1.3 I2C

Do modułu dołączony 4-pinowy przewód do nakładki Base Shield v2.

Specyfikacja

  • Napięcie zasilania: 3,3 V lub 6 V
  • Układ: HMC5883 (dokumentacja)
  • 3-osiowy czujnik magneto-rezystancyjny
  • Interfejs: I2C
  • Dokładność: 1 ° do 2 °
  • Maksymalna wartość wyjściowa: 116 Hz
  • Wbudowany seltest
  • Wymiary: 20 x 20 mm



Produkt kompatybilny z Arduino

Producent udostępnia przewodnik użytkownika, oraz bibliotekę dla Arduino.

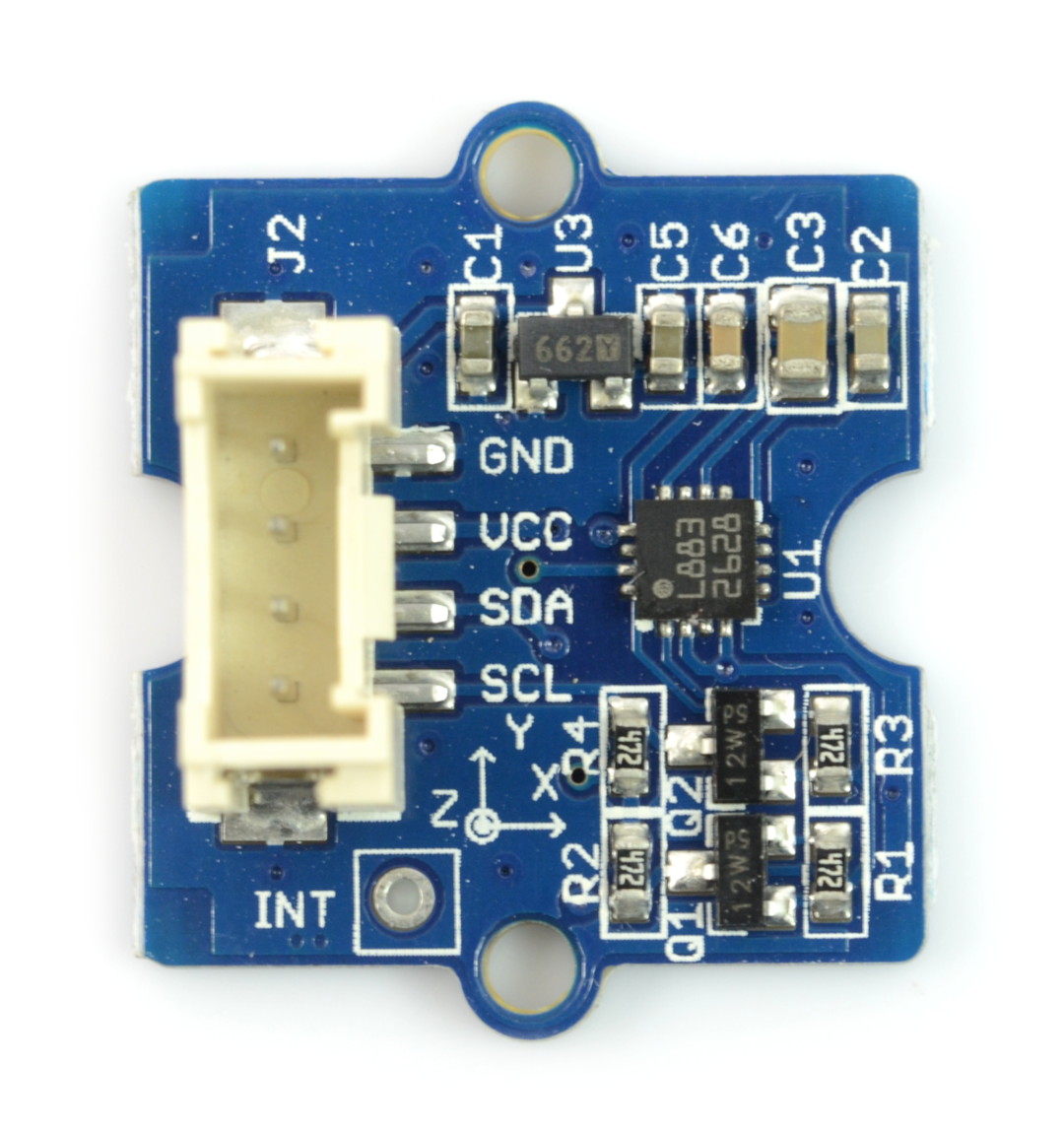

Podłączenie

Czujnik komunikuje się z mikrokontrolerem przez interfejs I2C. Posiada on następujące wyprowadzenia:

Grove - 3-osiowy cyfrowy kompas v1.3 I2C

Pin Opis
GND Masa układu.
VCC Napięcie zasilania 3,3 V lub 6 V.
SDA Linia danych magistrali I2C.
SCL Linia zegarowa magistrali I2C.



Grove to seria modułów i czujników kompatybilnych z nakładkami Base Shield, które współpracują z Arduino i STM32 Nucleo.







Moduł - typ Kompas
Szerokość opakowania 0.001 cm
Wysokość opakowania 0.001 cm
Głębokość opakowania 0.001 cm
Masa opakowania 0.001 kg
