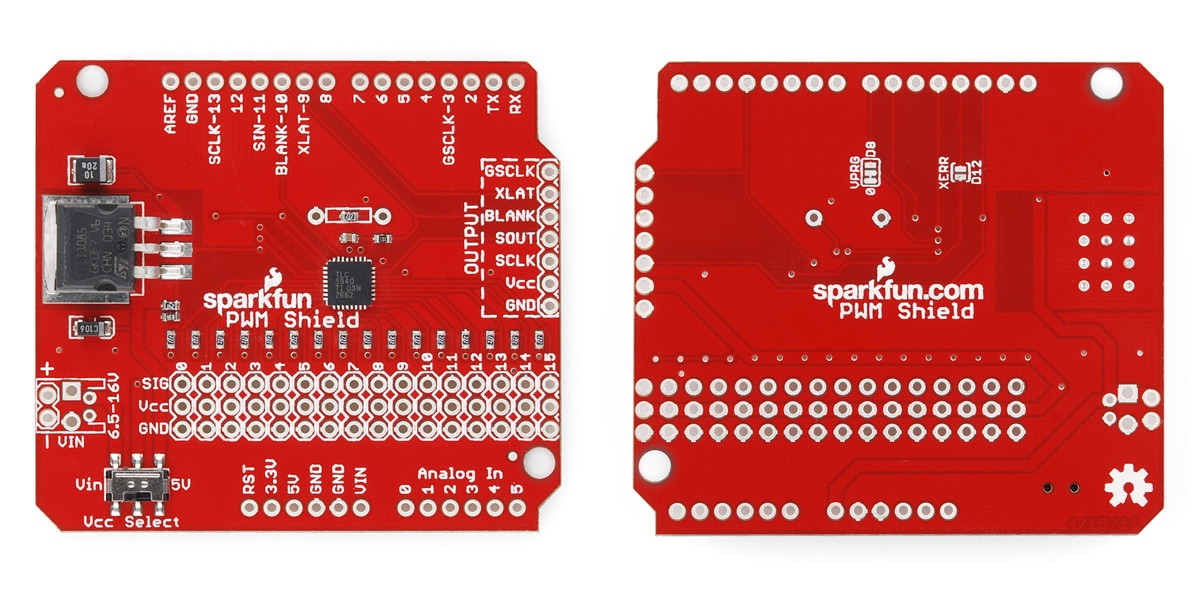

SparkFun PWM Shield - sterownik, generator PWM - nakładka dla Arduino

Indeks: SPF-11178

16-kanałowy generator sygnału PWM. Komunikuje się poprzez magistralę SPI. Może służyć jako sterownik diod LED, kontroler obrotów silników DC oraz sterownik serwomechanizmów.

SparkFun PWM Shield - sterownik, generator PWM - nakładka dla Arduino
79,90 zł
64,96 zł netto
Zapłać później
Niedostępny
Produkt wycofany
Producent: SparkFun
Kompatybilny z: Arduino

Uwaga!

Sprzedaż produktu została zakończona. Sprawdź inne w tej kategorii.

Opis

Moduł umożliwia kontrolowanie 16 urządzeń poprzez sygnał PWM np. obsługę sterowników silników DC, nastawę pozycji serwomechanizmu, czy sterowanie jasnością bezpośrednio podłączonych diod LED. Układ komunikuje się z modułem głównym poprzez magistralę SPI. Dla użytkowników Arduino powstała biblioteka oraz przykładowy program ułatwiające obsługę modułu.

Wyprowadzeniami są otwory pod popularne złącza goldpin - raster 2,54 mm, umożliwiające bezpośrednie wpięcie do Arduino lub wpięcie układu w płytkę stykową lub podłączenie za pomocą przewodów. Kanały zostały odpowiednio oznaczone na płytce, dodatkowo obok każdego wyprowadzenia sygnałowego dostępne są: napięcie zasilania VCC i potencjał masy GND co ułatwia podłączenie serwomechanizmów.

Zestaw nie zawiera listwy goldpin, można ją nabyć osobno.

Specyfikacja

  • Napięcie zasilania: od 3 V do 5,5 V
  • Pobór prądu: od 10 mA do 120 mA w zależności od obciążenia
  • Wydajność prądowa:
    • 60 mA dla zasilania 3,3 V
    • 120 mA dla zasilania 5 V
  • Komunikacja: magistrala SPI
  • Rozdzielczość sygnału PWM: 12-bitów (4096 stanów)

Szerokość opakowania 0.001 cm
Wysokość opakowania 0.001 cm
Głębokość opakowania 0.001 cm
Masa opakowania 0.001 kg
