Opis

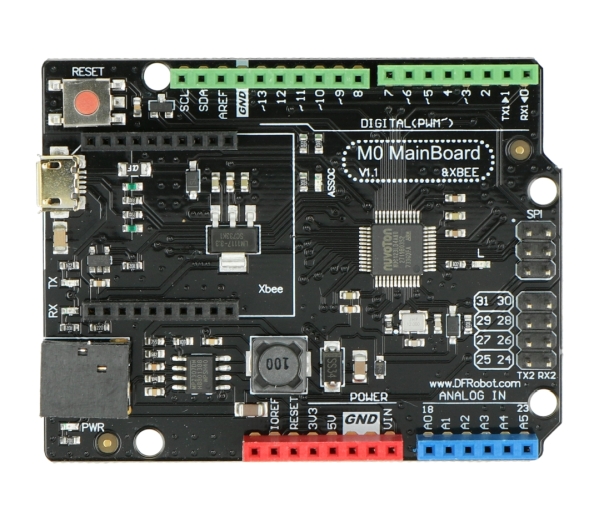

Moduł firmy DFRobot zgodny z Arduino Leonardo, co umożliwia programowanie płytki w popularnym środowisku Arduino IDE z wykorzystaniem dostępnych bibliotek. Nakładki, tzw. Arduino Shield również będą współpracowały z modułem firmy DFRobot.
Płytka zawiera mikrokontroler Nuvoton, wyposażony w 31 cyfrowych wejść/wyjść z czego 6 można używać jako wyjścia PWM (np. do sterowania silnikami) i 6 jako analogowe wejścia. Układ taktowany jest sygnałem zegarowym o częstotliwości 72MHz. Moduł posiada także: złącze microUSB, gniazdo zasilające DC, przycisk RESET oraz wyprowadzenia służące do podłączenia programatora AVR.
Dodatkowym atutem jest złącze dla układów komunikacji bezprzewodowej XBee, które umożliwia bezpośrednie wpięcie modułu w płytkę.
Firma DFRobot wprowadziła kolorowe złącza, które ułatwiają identyfikację wyprowadzeń:
- czerwone - piny zasilające,
- niebieskie - piny analogowe,
- zielone - piny cyfrowe.
| Producent przygotował krótki poradnik przedstawiający jak przygotować płytkę do pracy w środowisku Arduino IDE. |
Zasilanie
Moduł można zasilać poprzez przewód microUSB oraz urządzenie zewnętrzne, np. zasilacz sieciowy, baterię czy akumulator. Przełączanie źródła zasilania odbywa się w sposób automatyczny. Zasilacz podłączany jest do standardowego gniazda DC. Akumulator bądź inne źródło podłącza się do pinów złącza POWER.
Programowanie
Tworzenie i instalację oprogramowania umożliwia darmowe środowisko Arduino IDE. Zaimplementowany bootloader pozwala na przesłanie programu bezpośrednio poprzez przewód USB. Złącze ISCP daje możliwość podłączenia zewnętrznego programatora AVR.
Specyfikacja
- Napięcie zasilania: 7 V do 12 V
- Programowany poprzez USB
- Kompatybilny z Arduino Leonardo
- Mikrokontroler: Nuvoton NUC123ZD4AN0 oparty na Cortex M0
- Maksymalna częstotliwość zegara: 72 MHz
- Pamięć SRAM: 20 kB
- Pamięć Flash: 68 kB
- Pamięć EEPROM: 1 kB
- Porty I/O: 31
- Wyjścia PWM: 6
- Ilość wejść analogowych: 6
- Interfejsy szeregowe: UART, SPI, I2C
- Zewnętrzne przerwania
- Konektor: gniazdo micro USB (przewód USB do nabycia osobno)
- Przylutowane złącze ISP
- Wymiary płytki: 68 x 53
