Opis produktu: DFRobot Audio Shield dla DFRduino M0
Nakładka audio dla DFRduino M0 z procesorem dźwięku WM8978 Wolfson. Wyposażona jest w jądro przetwarzające sygnał w standardzie HI-FI, wspiera dźwięk przestrzenny 3D oraz 5 pasm częstotliwości dla poprawienia jakości dźwięku. Może filtrować zakłócenia spowodowane szumem. Posiada funkcję nagrywania MONO oraz posiada dwa kanały 3 W PA (Power Amplification), które są dostępne bez portu szeregowego MP3. Na płytce znajdują się dwa złącza jack 3,5 mm oraz slot na kartę microSD. Napięcie zasilania wynosi 5 V, maksymalne natężenie prądu to 2 A.
|
Uwaga! Nakładka wykorzystuje interfejs IIC i jest kompatybilna tylko z DFRduino M0 i Bluno M0, nie obsługuje standardowych modułów Arduino. |
Wyprowadzenia
Nakładka przeznaczona jest tylko dla modułów DFRduino M0 i Bluno M0, komunikuje się za pomocą interfejsu IIC.
| PIN | Opis |
|---|---|
| LINE IN | Złącze mikrofonowe 3,5 mm . |
| LINE OUT | Złącze słuchawkowe 3,5 mm. |
| SD Card | Slot kart micro SD. |
| SPEK_R | Złącze prawego głośnika. |
| SPEAK_L | Złącze lewego głośnika. |
Główne cechy
- Profesjonalny chip kodeka Hi-Fi M8978
- Standardowy interfejs IIC
- Podwójny wzmacniacz 3 W
- Płytka posiada złącza jack 3,5 mm oraz slot na kartę microSD

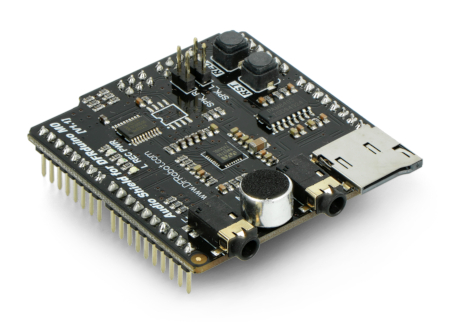

DFRobot Audio Shield dla DFRduino M0.
Specyfikacja
- Napięcie pracy: 5 V
- Maksymalne natężenie prądu: 2 A
- Format audio: pliki wav
- Interfejs wejściowy: mikrofonowy jack 3,5 mm
- Interfejs wyjściowy: słuchawkowy jack 3,5 mm
- Wymiary: 55 x 53 mm
- Waga: 26 g
