Opis produktu: DFRobot FireBeetle LoRa 433 MHz
Moduł FireBeetle kompatybilny z Arduino wyposażony w moduł LoRa SX127x 433 MHz z wbudowanym PA (Power Amplifier), sterowanie odbywa się za pomocą interfejsu SPI. Wykorzystywany do komunikacji bezprzewodowej o częstotliwości 433 MHz. Zaprojektowany do projektów IoT (Internet of Things). Moduł zasilany jest napięciem 3,3 V.
W zestawie także komplet złącz goldpin oraz złącze antenowe do samodzielnego montażu wraz z przewodem antenowym.
Moduł wspiera long-range monitor, modulacje FSK i maksymalną transmisję 300 Kb/s. Wspierana jest także LoRaTM, maksymalna transmisja to 37,5 Kb/s. Natężenie prądu jest mniejsze niż 0,2 µA w trybie low power mode. Może być wykorzystywany w automatyce domowej, monitorowaniu stanu zdrowia, inteligentnych ubraniach i wielu innych projektach.
Wyprowadzenia
Moduł komunikuje się za pomocą interfejsu SPI (MISO, MOSI, SCK, CS, RESET). Należy podłączyć te piny do MISO, MOSI, SCK na płytce FireBeetle oraz CS i Reset do złącz D2, D3, D4, D5 z przewodami Dupont. Więcej informacji w przewodniku użytkownika przygotowanym przez producenta.
Specyfikacja
- Napięcie operacyjne: 3,3 V
- Częstotliwość operacyjna: 433 MHz
- Typ modulacji: LoRaTM / FSK / GFSK / OOK
- Moc wyjściowa: do 20 dBm
- Częstotliwość odbierania: -139 dBm
- Prąd wynurzania: do 120 mA
- Prąd odbierania: do 15 mA
- Prąd w stanie uśpienia: do 1 µA
- Moc transmisji: od -1 dBm do 20 dBm
- Tryb transmisji: FIFO / DMA
- Częstotliwość operacyjna: od 403 MHz do 463 MHz
- Zakres transmisji: 1 Km
- Wbudowane anteny zapewniają dobrą przepustowość
- RSSI: maks. 127 dB
- Rozmiar FIFO: 256 B
- Wspiera: Frequency-hopping
- Sterowanie za pomocą interfejsu SPI
- Interfejsy GPIO: 5 (mogą być używane jako przerwania)
- Temperatura pracy: od -20 ℃ do 70 ℃
- Wymiary: 58 x 29 mm

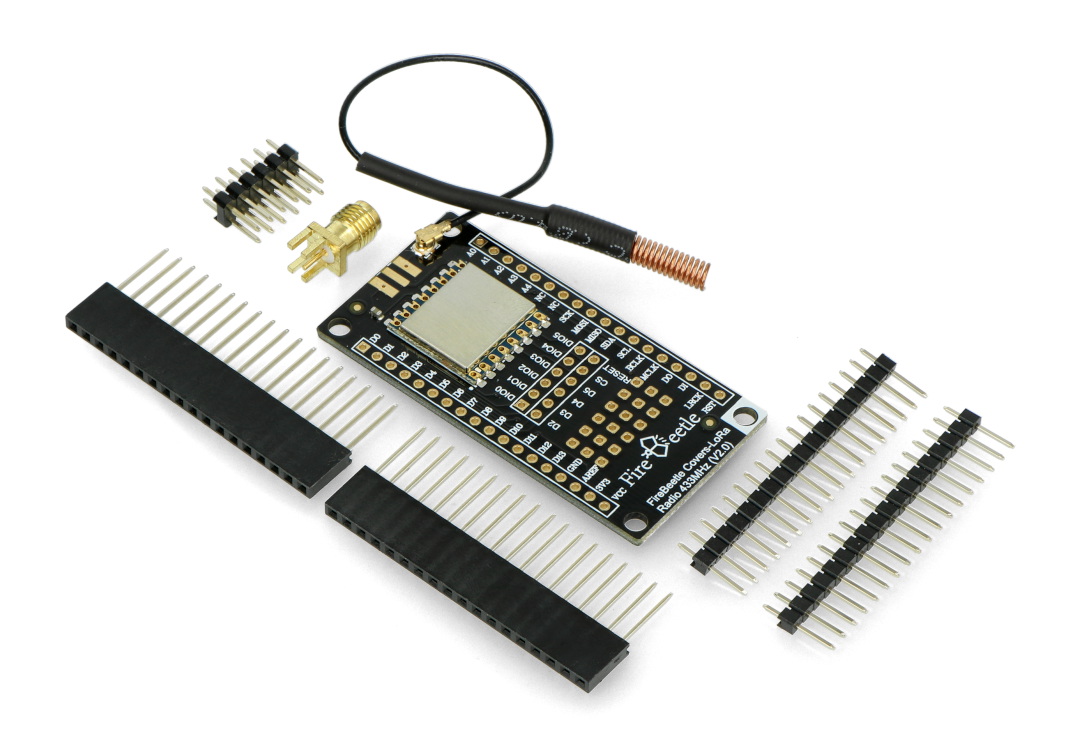

Zestaw zawiera
- Moduł FireBeetle LoRa 433 MHz
- 2x listwa goldpin 18-pin 2,54 mm
- 2x listwa goldpin z długimi pinami 18-pin 2,54 mm
- 1x antena 433 MHz IPEX
- 1x złącze antenowe SMA-KE
DFRobot FireBeetle LoRa 433MHz
Produkt to urządzenie stworzone przez znakomitą firmę - DFRobot. FireBeetle ma zainstalowany moduł LoRa do komunikacji bezprzewodowej dalekiego zasięgu o małej mocy. To sprawia, że całe urządzenie doskonale sprawdzi się do projektów w konwencji IoT (Internet of Things)
Częstotliwość na której urządzenie pracuje to 433 MHz, natomiast potrzebne napięcie operacyjne wynosi 3,3 V.
Urządzenie kompatybilne z Arduino - DFRobot FireBeetle
Dzięki wbudowanym antenom połączenie ma bardzo dobrą przepustowość. W zestawie z urządzeniem użytkownik otrzyma moduł LoRa, 2 listwy goldpin z krótkimi pinami i 2 listwy goldpin z długimi pinami (do samodzielnego przylutowania), antenę 433 MHz IPEX oraz złącze antenowe SMA-KE.
W naszej ofercie znajdziesz znacznie więcej modułów, nakładek i akcesoriów, które są kompatybilne z różnymi modelami płytek Arduino.
