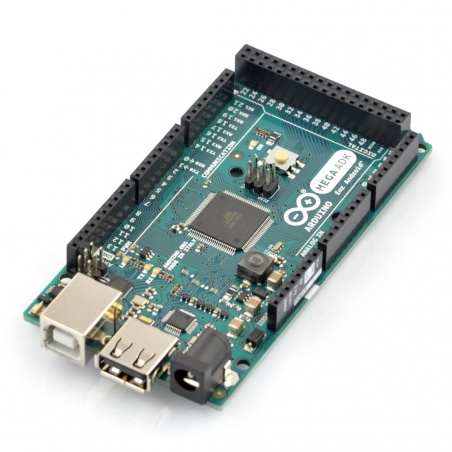

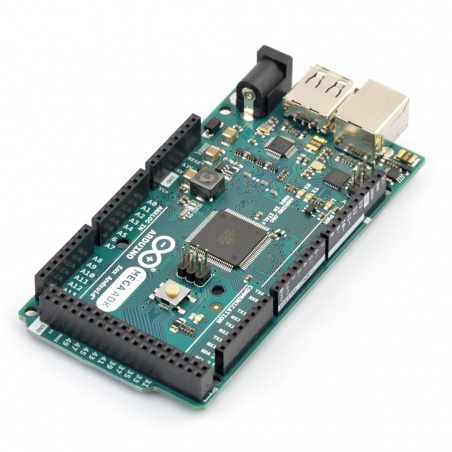

Arduino Mega ADK Android Rev3

Indeks: ARD-01064

Popularny moduł z mikrokontrolerem AVR ATmega2560. Posiada 256 kB pamięci Flash, 8 kB RAM, 54 cyfrowych wejść/wyjść z czego 15 można wykorzystać jako kanały PWM, 16 wejść analogowych oraz popularne interfejsy komunikacyjne oraz kontroler USB umożliwiający sprzętową komunikację z innymi urządzeniami.

Arduino Mega ADK Android Rev3
209,00 zł
169,92 zł netto
Zapłać później
Powiadom o dostępności
Niedostępny
Produkt wycofany
Producent: Arduino

Uwaga!

Sprzedaż produktu została zakończona. Sprawdź inne urządzenia w tej kategorii.

Opis produktu: Arduino Mega ADK Android Rev3

Arduino Mega ADK podobnie jak wersja Mega posiada mikrokontroler ATmega2560, wyposażony w 54 cyfrowych wejść/wyjść z czego 15 można wykorzystać jako wyjścia PWM (np. do sterowania silnikami) oraz 16 analogowych wejść. Układ taktowany jest sygnałem zegarowym o częstotliwości 16 MHz, posiada 256 kB pamięci programu Flash oraz 8 kB pamięci operacyjnej SRAM.



Dodatkowo, dzięki układowi MAX3421 użytkownik ma możliwość korzystania z interfejsu USB, który pozwala na wymianę danych ze smartfonami (system Android), komputerami, kamerami, kontrolerami gier i ruchu.

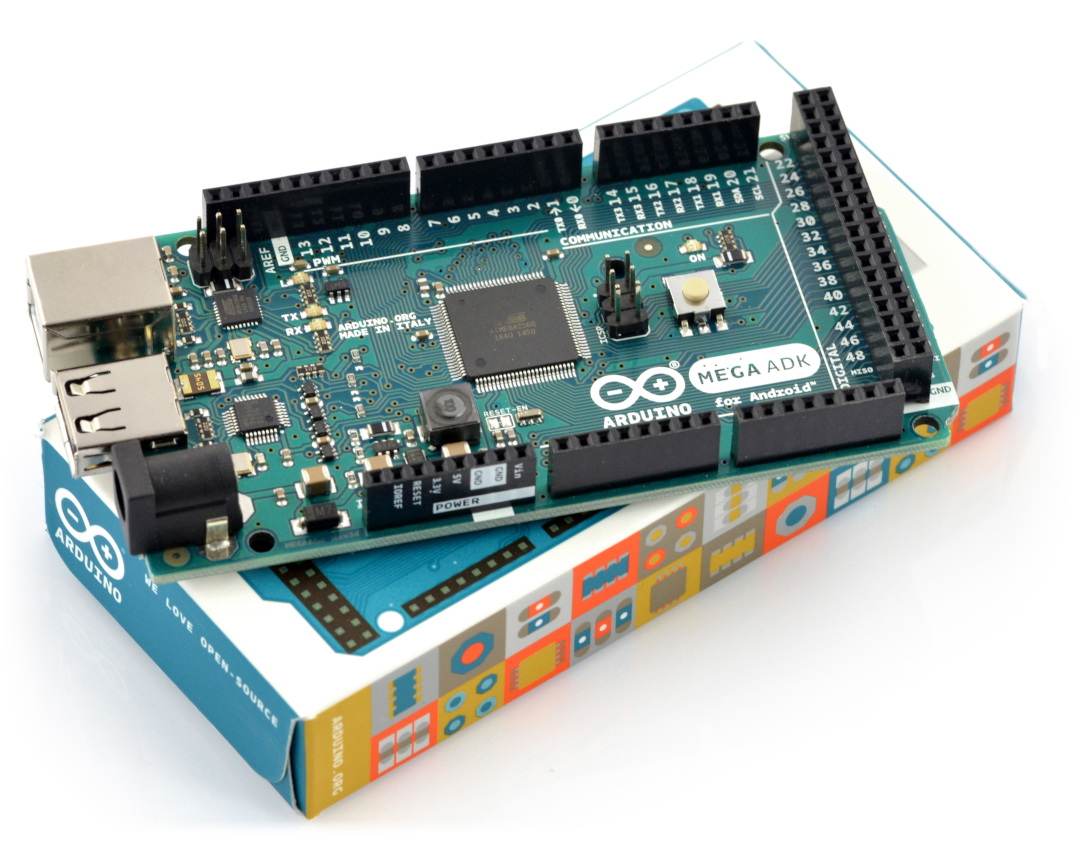

Arduino Mega ADK - Android - moduł, platforma rev3Przedmiotem sprzedaży jest oryginalny produkt Arduino, Botland jest oficjalnym dystrybutorem tej firmy.



Główne cechy Arduino Mega ADK

Poniżej przedstawiamy kilka cech, które wyróżniają moduły Arduino na tle innych płytek programowalnych.



Nazwa Opis

Zainstalowany

bootloader

Dzięki zainstalowanemu bootloaderowi do zaprogramowania urządzenia wystarczy odpowiedni przewód USB oraz oprogramowanie ze strony producenta.

Arduino

Shield

Rozkład złącz umożliwia montaż dedykowanych nakładek tzw. Arduino Shield.

Kontroler

USB

Ta wersja posiada wbudowany kontroler USB, który pozwala na wymianę danych ze smartfonami (system Android), komputerami, kontrolerami gier i ruchu.

Wyprowadzenia

cyfrowe

56 cyfrowych wejść/wyjść umożliwia m.in. sterowanie diodami LED, przekaźnikami oraz odczytywanie stanów przycisków.

Wydajność

prądowa

Maksymalna wydajność prądowa pojedynczego wyprowadzenia wynosi 40 mA.

Wyjścia

PWM

15 wyjść PWM pozwala np.na sterowanie silnikami oraz regulowanie jasności diod.

Wejścia

analogowe

16 wejść wbudowanego przetwornika analogowo-cyfrowego o rozdzielczości 10-bitów obsługuje m.in. czujniki z wyjściem analogowym.

Komunikacja

szeregowa

Urządzenie obsługuje popularne interfejsy komunikacyjne, m.in.: UART, I2C i SPI.
Funkcje specjalne  Niektóre piny posiadają funkcje specjalne, których krótki opis dostępny jest w naszym przewodniku.

Pamięć

wbudowana

Układ Atmega2560 taktowany jest sygnałem o częstotliwości 16 MHz, posiada 256 kB pamięci programu Flash, 4 kB EEPROM oraz 8 kB pamięci operacyjnej SRAM.

Zasilanie

złącze DC

Do zasilania Arduino można wykorzystać dowolny zasilacz o napięciu od 7 V do 12 V ze złączem DC 5,5 x 2,1 mm.

Zasilanie

port USB

Płytkę można zasilać z komputera poprzez przewód USB pamiętając przy tym, że maksymalna wydajność prądowa portu USB wynosi 500 mA. Arduino posiada system chroniący gniazdo przed zwarciem oraz przepływem zbyt wysokiego prądu.

Złącze

ICSP

Moduł posiada wyprowadzenia ICSP służące do podłączenia zewnętrznego programatora AVR.

Pin

IOREF

Pin IOREF umożliwia bezpośredni dostęp do napięcia z jakim pracują wyprowadzenia I/O.

Wbudowana

dioda LED

Podłączona dioda LED na pinie 13 umożliwia debuggowanie prostych programów.

Wyjście

3,3 V

Wbudowany regulator napięcia umożliwia zasilanie zewnętrznych urządzeń napięciem 3,3 V o poborze prądu do 50 mA.



Pierwsze uruchomienie

Aby ułatwić rozpoczęcie pracy z modułem, przygotowaliśmy poradnik, który dotyczy instalacji i pierwszego uruchomienia środowiska Arduino.

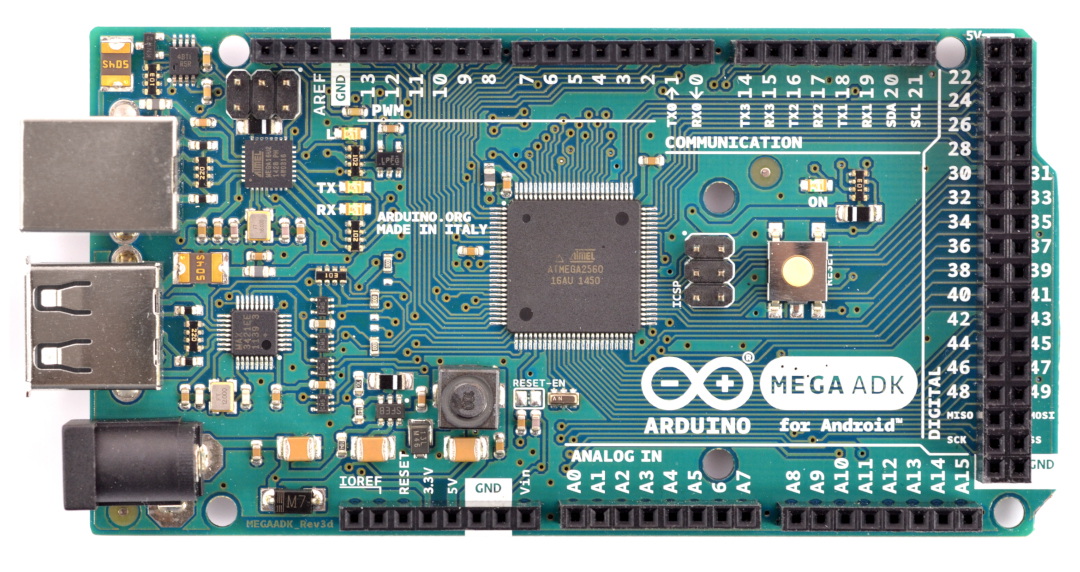

 Arduino Mega ADK - Android - moduł, platforma rev3Rozkład elementów na płytce Arduino Mega ADK.



Specyfikacja Arduino Mega ADK

  • Napięcie zasilania:  7 V do 12 V
  • Mikrokontroler: ATmega 2560
    • Maksymalna częstotliwość zegara: 16 MHz
    • Pamięć SRAM: 8 kB
    • Pamięć Flash: 256 kB (8kB zarezerwowane dla bootloadera)
    • Pamięć EEPROM: 4 kB
  • Piny I/O: 54
  • Kanały PWM: 14
  • Ilość wejść analogowych: 16 (kanały przetwornika A/C)
  • Interfejsy szeregowe: 4xUART, SPI, I2C
  • Zewnętrzne przerwania
  • Podłączona dioda LED do pinu 13
  • Gniazdo USB A do programowania
  • Złącze DC 5,5 x 2,1 mm do zasilania





UC - Mikrokontroler ATmega2560
UC - Rdzeń 8-bit AVR
UC - Pamięć EEPROM 4 kB
UC - Pamięć Flash 256 kB
UC - Pamięć RAM 8 kB
UC - Piny cyfrowe 54
UC - wejścia analog. 16
UC - Taktowanie 16 MHz
UC - Przetwornik AC 10-bitów
UC - Kanały PWM 15
UC - Interfejs USB USB B
Szerokość opakowania 0.001 cm
Wysokość opakowania 0.001 cm
Głębokość opakowania 0.001 cm
Masa opakowania 0.001 kg
