- Produkt wycofany
|
Uwaga! Sprzedaż produktu została zakończona. Sprawdź inne w tej kategorii. |
Opis

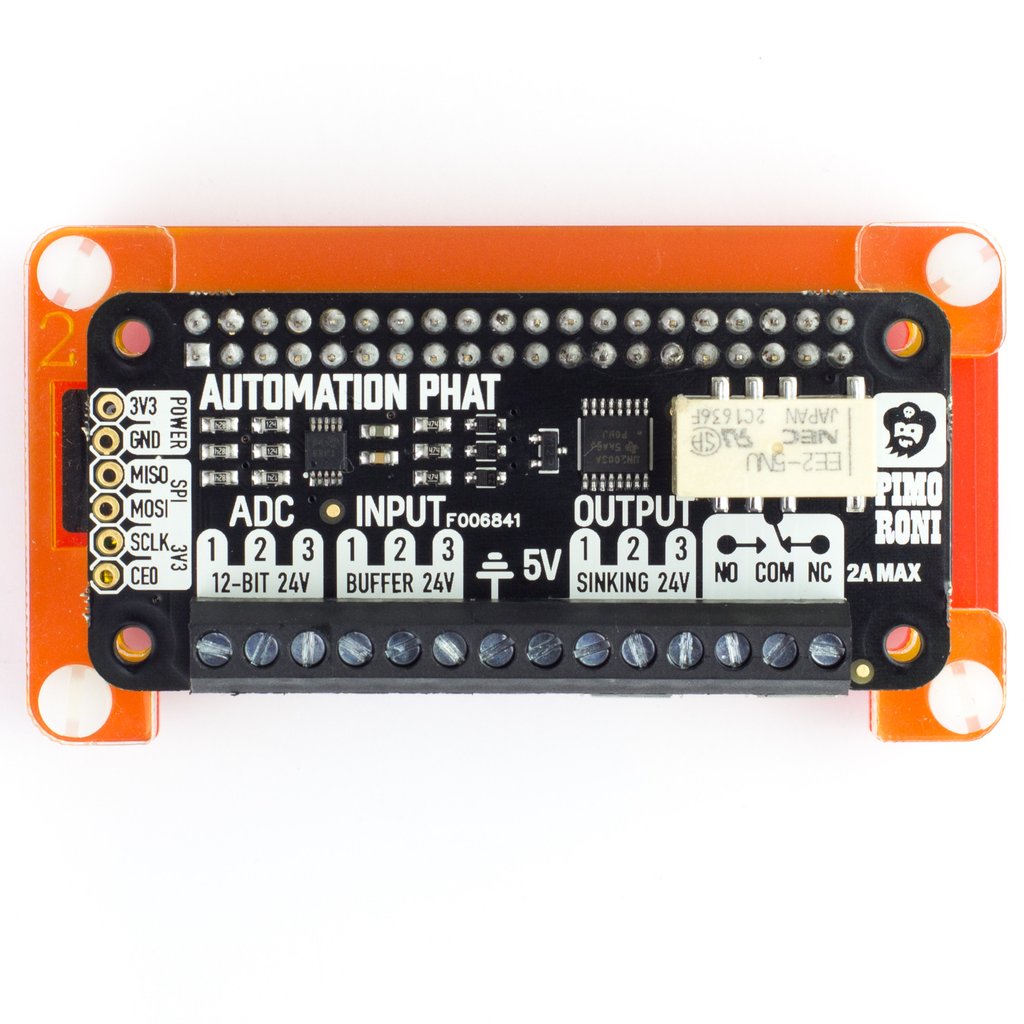

Moduł współpracujący z minikomputerem Raspberry Pi montowany na złącza GPIO, przeznaczony do automatyki domowej. Urządzenie posiada 1 kanałowy moduł przekaźnika 24 V / 2 A.
Przedmiotem sprzedaży jest nakładka, minikomputer Raspberry Pi oraz obudowę można nabyć osobno.
Główne cechy
- 2-kanałowy przekaźnik 24 V / 2 A (terminale NC i NO)
- 3x 12-bit ADC od 0 V do 24 V (ADS1015)
- 3x wejścia tolerujące buforowanie 24 V
- 3x wyjścia tolerujące 24 V
- Wyprowadzenia SPI
- Złącza śrubowe 3,5 mm
- Kompatybilne z: Raspberry Pi 3, 2, B+, A+, Zero, Zero W
- Wymaga lutowania
- Oprogramowanie przygotowane przez producenta nie współpracuje z Raspbian Wheezy
W zestawie znajduje się
- Nakładka Automation pHAT
- Listwa goldpin 2x20-pin
- Złącza śrubowe ARK 3,5 mm
Uwagi
- Producent zaleca użycie dystansów M2,5, żeby uniknąć zetknięcia się płytki z portem HDMI.
- Obciążenia dla wyjść należy połączyć z masą tj. 12 V /24 V -> obciążenie -> zacisk wyjściowy -> masa
- Przekaźnik toleruje do 2 A każdy i powinny być przełączone stanem wysokim
- Nie używaj napięcia sieciowego
