Uwaga! Sprzedaż produktu została zakończona. Sprawdź inne urządzenia w tej kategorii. |

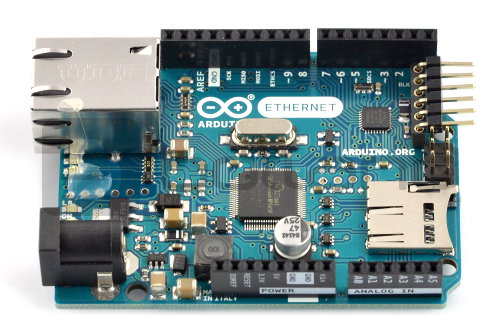

Opis produktu: Arduino Ethernet Rev 3
Moduł pozwala na proste połączenie z siecią Ethernet. Ta wersja Arduino została wyposażona także w czytnik kart pamięci MircoSD, który umożliwia przechowywanie większej ilości danych. Płytka zawiera mikrokontroler ATmega328, wyposażony w 14 cyfrowych wejść/wyjść z czego 6 można wykorzystać jako wyjścia PWM (np. do sterowania silnikami) oraz 6 analogowych wejść. Układ taktowany jest sygnałem zegarowym o częstotliwości 16 MHz, posiada 32 kB pamięci programu Flash oraz 2 kB pamięci operacyjnej SRAM.
Arduino Ethernet nie posiada układu kontrolującego interfejs USB. Do programowania niezbędna jest przejściówką UART USB lub programator (np. USBasp).
|
W naszej ofercie znajdziesz również Arduino Leonardo Ethernet, które posiada możliwość programowania bezpośrednio przez port USB. |
Główne cechy Arduino Ethernet
Poniżej przedstawiamy kilka cech, które wyróżniają moduły Arduino na tle innych płytek programowalnych.
| Nazwa | Opis |
|---|---|
|
Ethernet Micro SD |
Ta wersja posiada kontroler sieci Ethernet ze złączem RJ45 oraz czytnik kart pamięci microSD. |
|
Arduino Shield |
Rozkład złącz umożliwia montaż dedykowanych nakładek tzw. Arduino Shield. |
|
Wyprowadzenia cyfrowe |
14 cyfrowych wejść/wyjść umożliwia m.in. sterowanie diodami LED, przekaźnikami oraz odczytywanie stanów przycisków. |
|
Wydajność prądowa |
Maksymalna wydajność prądowa pojedynczego wyprowadzenia wynosi 40 mA. |
|
Wyjścia PWM |
6 wyjść PWM pozwala np. na sterowanie silnikami oraz regulowanie jasności diod. |
|
Wejścia analogowe |
6 wejść wbudowanego przetwornika analogowo-cyfrowego o rozdzielczości 10-bitów obsługuje m.in. czujniki z wyjściem analogowym. |
|
Komunikacja szeregowa |
Urządzenie obsługuje popularne interfejsy komunikacyjne, m.in.: UART, I2C i SPI. |
| Funkcje specjalne | Niektóre piny posiadają funkcje specjalne, których krótki opis dostępny jest w naszym przewodniku. |
|
Pamięć wbudowana |
Układ Atmega328 taktowany jest sygnałem o częstotliwości 16 MHz, posiada 32 kB pamięci programu Flash, 1 kB EEPROM oraz 2 kB pamięci operacyjnej SRAM. |
|
Zasilanie złącze DC |
Do zasilania Arduino można wykorzystać dowolny zasilacz o napięciu od 7 V do 12 V ze złączem DC 5,5 x 2,1 mm. |
|
Zasilanie port USB |
Płytkę można zasilać z komputera poprzez przewód USB pamiętając przy tym, że maksymalna wydajność prądowa portu USB wynosi 500 mA. Arduino posiada system chroniący gniazdo przed zwarciem oraz przepływem zbyt wysokiego prądu. |
|
Złącze ICSP |
Moduł posiada wyprowadzenia ICSP służące do podłączenia zewnętrznego programatora AVR. |
|
Pin IOREF |
Pin IOREF umożliwia bezpośredni dostęp do napięcia z jakim pracują wyprowadzenia I/O. |
|
Wbudowana dioda LED |
Podłączona dioda LED na pinie 13 umożliwia debuggowanie prostych programów. |
|
Wyjście 3,3 V |
Wbudowany regulator napięcia umożliwia zasilanie zewnętrznych urządzeń napięciem 3,3 V o poborze prądu do 50 mA. |
Specyfikacja Arduino Ethernet
- Napięcie zasilania: 7 V do 12 V
- Mikrokontroler: ATmega328
- Maksymalna częstotliwość zegara: 16 MHz
- Pamięć SRAM: 2 kB
- Pamięć Flash: 32 kB (5kB zarezerwowane dla bootloadera)
- Pamięć EEPROM: 1kB
- Porty I/O: 14
- Wyjścia PWM: 6
- Ilość wejść analogowych: 6 (kanały przetwornika A/C)
- Interfejsy szeregowe: UART, SPI, I2C
- Zewnętrzne przerwania
- Podłączona dioda LED
- Wbudowany kontroler sieci Ethernet W5100 TCP/IP
- Slot na kartę MicroSD
W naszej ofercie dostępny jest moduł PoE do zasilania układu z sieci Ethernet.
Programowanie Aruino Ethernet
Tworzenie i wgrywanie oprogramowania umożliwia darmowe środowisko dostarczane przez producenta. Arduino Ethernet nie posiada układu kontrolującego interfejs USB. Dlatego do programowania niezbędna jest przejściówką UART<->USB lub programator AVR.
