Pro Micro - 5V/16MHz - Atmega32u4 - SparkFun DEV-12640

Indeks: SPF-01594 EAN: 5904422303747

Moduł na bazie Arduino Leonardo, charakteryzuje się niewielkimi rozmiarami. Posiada mikrokontroler AVR Atmega32U4. Wyposażony w 20 cyfrowych wejść/wyjść oraz popularne interfejsy komunikacje. Pracuje z napięciami 5 V. Ta wersja nie posiada przylutowanych konektorów.

Pro Micro - 5V/16MHz - Atmega32u4 - SparkFun DEV-12640
99,00 zł
80,49 zł netto
Zapłać później
Producent: SparkFun

Opis produktu: SparkFun Pro Micro - 5 V / 16 MHz - Atmega32u4

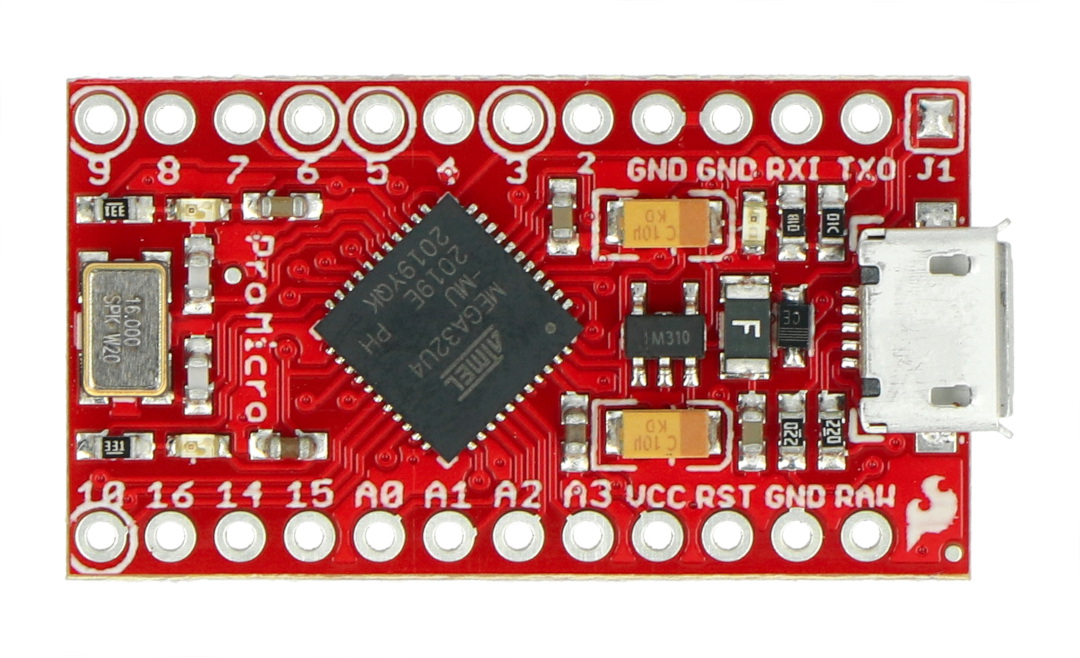

Pro Micro, podobnie jak wersja Micro oparte jest na module Leonardo. Układ charakteryzują niewielkie rozmiary: 33 x 18 mm. Wykorzystuje mikrokontroler Atmega32U4 z rodziny AVR. Wyposażony został w 20 cyfrowych wejść/wyjść, z czego 5 można używać jako wyjścia PWM i 12 jako analogowe wejścia. Układ pracuje z napięciami 5 V, taktowany jest sygnałem zegarowym o częstotliwości 16 MHz. W odróżnieniu od Arduino Micro nie posiada konektorów i przycisku reset. Użytkownik sam decyduje, których wyprowadzeń będzie potrzebował, dzięki temu płytka może zachować swoje niewielkie rozmiary.

Pro micro 5V/16MHz - SparkFun ArduinoPro Micro - 5 V / 16 MHz - Atmega32u4 - SparkFun DEV-12640.



Uwaga!

Przed podłączeniem należy zapoznać się z instrukcją instalacji.



Zasilanie

Moduł można zasilać poprzez przewód micro USB oraz urządzenie zewnętrzne np. zasilacz sieciowy, baterię czy akumulator. Jeśli napięcie zasilania jest wyższe niż 5 V należy je podłączyć do wyprowadzenia RAW, które jest połączone ze stabilizatorem. VCC jest połączone bezpośrednio z pinami mikrokontrolera, podłączenie napięcia wyższego niż 5 V może trwale uszkodzić układ.

Wejścia/wyjścia

Pro Micro posiada 20 cyfrowych wyprowadzeń wejścia/wyjścia (I/O). Każdy pin pozwala na pobór prądu o maksymalnym natężeniu 40mA, co umożliwia bezpośrednie podłączenie diod LED z rezystorami oraz sterowanie innymi układami scalonymi. Oprócz standardowego I/O niektóre wyprowadzenia posiadają także funkcje specjalne.

Programowanie

Tworzenie i wgrywanie oprogramowania umożliwia darmowe środowisko dostarczane przez producenta. Zaimplementowany bootloader pozwala na przesłanie programu bezpośrednio poprzez przewód USB. Szczegółowy opis można znaleźć w instrukcji dostarczonej przez firmę SparkFun.

Pro Micro - 5 V / 16 MHz - Atmega32u4 - SparkFun DEV-12640

Oferujemy znakomity moduł Pro Micro - to urządzenie, które zostało wykonane na bazie Arduino Leonardo. Praca sprzętu opiera się przede wszystkim o mikrokontroler AVR ATmega32U4. Płytka jest wyposażona w 20 cyfrowych portów wejścia/wyjścia, z czego 5 może zostać użytych jako porty PWM (na przykład do sterowania jasnością diod LED lub do sterowania silnikami).

Pro micro 5V/16MHz - SparkFun Arduino

Specyfikacja techniczna: SparkFun Pro Micro - 5 V / 16 MHz - Atmega32u4

  • Napięcie zasilania: 5 V do 12 V
  • Mikrokontroler: ATmega32u4 16 MHz
  • Piny I/O: 20
  • Kanały PWM: 5
  • Ilość wejść analogowych: 12
  • Interfejsy szeregowe: UART, SPI, I2C
  • Zewnętrzne przerwania
  • Złącze USB do programowania
  • Wymiary: 33 x 18 mm

Specyfikacja ATmega32u4

  • Napięcie pracy: 3,3 V
  • Pamięć SRAM: 2,5 kB
  • Pamięć Flash: 32 kB
  • Pamięć EEPROM: 1 kB
  • Przetwornik A/C: 10-bitowy, 4 kanały
  • Ilość wyprowadzeń I/O: 14
  • Ilość kanałów PWM: 5

Szczegóły w dokumentacji.

Pro Micro od firmy SparkFun - moduł zbudowany na bazie Arduino Leonardo

Oprócz cyfrowych wyjść urządzenie jest wyposażone w porty, którymi może odbierać sygnały analogowe (12 portów). Oznacza to, że może na przykład odbierać dane z 12 różnych analogowych czujników takich jak termometr czy ciśnieniomierz.

W naszej ofercie znajdziesz jeszcze więcej urządzeń, które bazują na takich płytkach jak Arduino Uno lub Arduino Mega. Dostępne są także różnego rodzaju moduły i nakładki kompatybilne z takimi płytkami.



Napięcie zasil. od 5.0 V
Napięcie zasil. do 12.0 V
Napięcie wyjścia od 5.0 V
Napięcie wyjścia do 5.0 V
Napięcie wyjściowe nominalne 5.0 V
UC - Mikrokontroler Atmega32U4
UC - Rdzeń 8-bit AVR
UC - Pamięć EEPROM 1 kB
UC - Pamięć Flash 32 kB
UC - Pamięć RAM 2,5 kB
UC - Ilość rdzeni 1. Single Core
UC - Piny cyfrowe 20
UC - wejścia analog. 12
UC - Taktowanie 16 MHz
UC - Przetwornik AC 10-bitów
UC - Kanały PWM 7
UC - Interfejs USB microUSB
UC - Interfejs I2C Tak
UC - Interfejs UART Tak
UC - Interfejs SPI tak
Szerokość opakowania 5 cm
Wysokość opakowania 7 cm
Głębokość opakowania 0.3 cm
Masa opakowania 0.003 kg

Jako pierwszy zadaj pytanie dotyczące tego produktu!



Porównanie Arduino

Model

Mikro

kontroler

Piny

Pamięć

Flash

RAM

EEPROM

Zasilanie

Interfejs

Uno R4 Minima

Arduino Uno R4 Minima

Renesas

RA4M1

48 MHz

14 I/O

6 PWM

6 analog

256 kB

32 kB

-

DC: 6-24V

USB: 5V

UART

I2C

SPI

CAN

DAC

Uno R4 WiFi

Arduino Uno r4 WiFi

Renesas / ESP

RA4M1 / 32-S3-Mini

48 MHz / 240 Mhz

14 I/O

6 PWM

6 analog

256 kB

32 kB

-

DC: 6-24V

USB: 5V

UART

I2C

SPI

CAN

DAC

Uno R3

ATmega

328

16 MHz

14 I/O

6 PWM

6 analog

32 kB

2 kB

1 kB

DC: 7-12V

USB: 5V

UART

I2C

SPI

Uno WiFi Rev2

Arduino Uno WiFi rev2

ATmega

4809

20 MHz

14 I/O

5 PWM

6 analog

48 kB

6 kB

256 B

DC: 5-12V

USB: 5V

UART

I2C

SPI

Leonardo

ATmega

32u4

16 MHz

20 I/O

7 PWM

12 analog

32 kB

2,5 kB

1 kB

DC: 7-12V

USB: 5V

UART

I2C

SPI

USB

Mega 2560

ATmega

2560

16 MHz

54 I/O
15 PWM

16 analog

256 kB
8 kB
4 kB

DC: 7-12V
USB: 5V

UART

I2C

SPI

Due

ARM Cortex

AT91SAM

3X8E

84 MHz

54 I/O
12 PWM

12 analog

512 kB

96 kB

-

DC: 7-12V
USB: 5V
UART

I2C

SPI

USB

CAN
DMA

Giga R1 WiFi

Arduino Giga R1 WiFi

STM

32H747XI

480 MHz + 240 MHz

75 I/O

12 PWM

12 analog

2 MB

1 MB

-

DC: 6-24V

USB: 5V

UART

I2C

SPI

CAN

Zero

Arduino zero

ARM

ATSAMD21G18

48 MHz

20 I/O

10 PWM

6 analog

256 kB

32 kB

-

DC: 7-12V

USB: 5V

UART

I2C

SPI

Micro

ATmega

32u4

16 MHz

20 I/O
7 PWM

12 analog

32 kB
2,5 kB
1 kB
DC: 7-12V
USB: 5V
UART

I2C

SPI

Nano

Arduino Nano

ATmega

328

16 MHz

22 I/O
6 PWM

8 analog

32 kB
2 kB
1 kB
DC: 7-12V
USB: 5V
UART

I2C

SPI

Pro 328

5V/16MHz

ATmega

328

16 MHz

14 I/O

6 PWM

6 analog

32 kB
2 kB
1 kB
DC: 7-12V
