Romeo BLE - Bluetooth 4.0 + sterownik silników - kompatybilny z Arduino

Indeks: DFR-02988 EAN: 6959420900244

Moduł firmy DFRobot zgodny z Arduino Uno. Oprócz tradycyjnych cech tego typu płytek posiada moduł Bluetooth, dwukanałowy sterownik silników 32V/2A, wyłącznik zasilania oraz wiele dodatkowych gniazd i wyprowadzeń.

Romeo BLE - Bluetooth 4.0 + sterownik silników - kompatybilny z Arduino
189,00 zł
153,66 zł netto
Zapłać później
Producent: DFRobot

Opis produktu: Romeo BLE - Bluetooth 4.0 + sterownik silników - kompatybilny z Arduino

Romeo BLE jest w pełni zgodny z popularnym modułem Arduino Uno. Oznacza to, że może być programowany poprzez środowisko Arduino IDE z wykorzystaniem dostępnych bibliotek. Nakładki, tzw. Arduino Shield również będą współpracowały z modułem firmy DFRobot. Oprócz tradycyjnych cech płytek Arduino posiada układ BLE CC2540, który umożliwia komunikację poprzez Bluetooth 4.0, dwukanałowy sterownik silników 32V/2A, wyłącznik zasilania oraz wiele dodatkowych gniazd i wyprowadzeń.

Płytka zawiera mikrokontroler ATmega328, wyposażony w 14 cyfrowych wejść/wyjść z czego 6 można używać jako wyjścia PWM (np. do sterowania silnikami) i 8 jako analogowe wejścia. Układ taktowany jest sygnałem zegarowym o częstotliwości 16 MHz. Moduł posiada także: złącze microUSB, gniazdo zasilające śrubowe, przycisk RESET oraz wyprowadzenia służące do podłączenia programatora AVR.

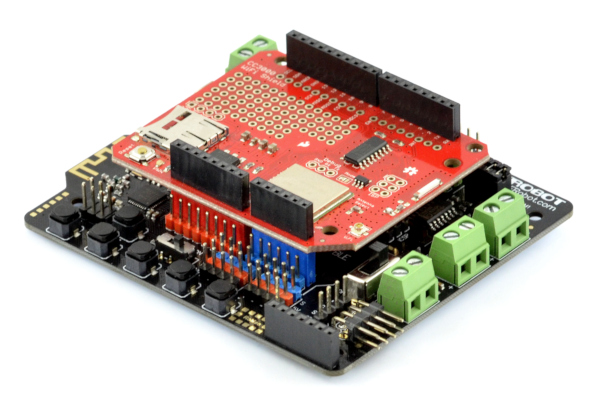

Romeo BLE - Bluetooth 4.0 - DFRobotRomeo BLE - Bluetooth 4.0 + sterownik silników - kompatybilny z Arduino.

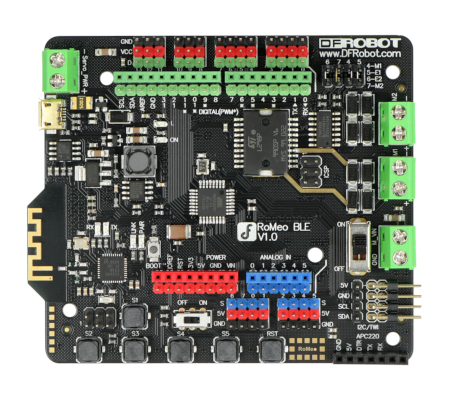

Romeo BLE - Bluetooth 4.0 - kompatybilny z ArduinoRomeo BLE od DFRobot.

Cechy płytki

Urządzenie posiada wiele dodatkowych cech, których brakuje tradycyjnym płytkom Arduino:

  • włącznik zasilania - przełącznik typu ON/OFF umożliwiający proste odłączenie zasilania w dowolnym momencie,
  • moduł BLE CC2540 firmy Texas Instruments - układ umożliwiający komunikację i programowanie poprzez Bluetooth w zasięgu do 70 m w otwartej przestrzeni
  • 5 przycisków typu tact-switch - do dyspozycji użytkownika,
  • regulator napięcia - 5 V o wydajności prądowej do 2 A,
  • sterownik silników L298 dwukanałowy - umożliwia kontrolę prędkości kierunków obrotów dwóch silników prądu stałego o poborze prądu do 2 A.

Wyprowadzenia

Firma DFRobot wprowadziła kolorowe złącza, które ułatwiają identyfikację wyprowadzeń:

  • czerwone - piny zasilające,
  • niebieskie - piny analogowe,
  • zielone - piny cyfrowe.

Specyfikacja Romeo BLE - Bluetooth 4.0 + sterownik silników

  • Napięcie zasilania: 5 V do 23 V
  • Programowany poprzez złącze microUSB
  • W pełni kompatybilny z Arduino Uno
  • Mikrokontroler: ATmega328
  • Maksymalna częstotliwość zegara: 16 MHz
  • Pamięć SRAM: 2 kB
  • Pamięć Flash: 32 kB (5kB zarezerwowane dla bootloadera)
  • Pamięć EEPROM: 1 kB
  • Porty I/O: 14
  • Wyjścia PWM: 6- piny 3, 5, 6, 9, 10, 11
  • Ilość wejść analogowych: 8 (kanały przetwornika A/C)
  • Interfejsy szeregowe: UART, SPI, I2C
  • Zewnętrzne przerwania
  • Konektor: gniazdo microUSB (przewód microUSB do nabycia osobno)
  • Przylutowane złącze ISP
  • Przyciski do dyspozycji użytkownika: 5
  • Wbudowany układ BLE CC2540 wraz z anteną:
    • Umożliwia komunikację Bluetooth 4.0
    • Pozwala na bezprzewodowe programowanie Arduino
    • Wspiera Bluetooth HiD i IBeacons
    • Obsługuje komendy AT
  • Sterownik silników dwukanałowy L298 2A
  • Regulator napięcia z wyjściem 5 V oraz 3,3 V
  • Wymiary płytki: 94 x 80  mm

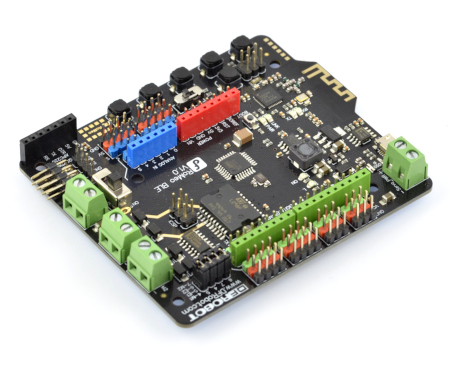

Płytka posiada 5 przycisków do dyspozycji użytkownika.

W celu uruchomienia modułu, należy połączyć układ z komputerem za pomocą przewodu microUSB oraz wybrać w środowisku Arduino IDE płytkę Arduino Uno. Szczegółowy opis produktu można znaleźć w przewodniku użytkownika.

Zasilanie

Moduł można zasilać poprzez przewód USB oraz urządzenie zewnętrzne, np. zasilacz sieciowy, baterię czy akumulator. Przełączanie źródła zasilania odbywa się w sposób automatyczny. Zasilacz podłączany jest do gniazda śrubowego. Akumulator bądź inne źródło podłącza się do pinów złącza POWER.

Programowanie

Tworzenie i instalację oprogramowania umożliwia darmowe środowisko Arduino IDE. Zaimplementowany bootloader pozwala na przesłanie programu bezpośrednio poprzez przewód microUSB. Złącze ISCP daje możliwość podłączenia zewnętrznego programatora AVR.

Romeo BLE - Bluetooth 4.0 + sterownik silników - kompatybilny z Arduino

Oferujemy wyjątkowe urządzenie - to płytka rozwojowa, która posiada cechy standardowego modelu Arduino Uno, ale oprócz tego producent (DFRobot) postarał się o kilka praktycznych dodatkowych funkcji. Urządzenie oprócz podstawowych elementów Arduino Uno jest wyposażone w moduł oszczędnych połączeń bezprzewodowych Bluetooth BLE 4.0, włącznik zasilania, 5 przycisków tact-switch gotowych do zaprogramowania, regulator napięcia oraz dwukanałowy sterownik do silników DC.

Wyjątkowa płytka z wyjątkowymi cechami

Urządzenie jest łatwo programowalne za pośrednictwem złącza microUSB, można swobodnie wykorzystywać do tego celu środowisko Arduino IDE oraz dostępny zestaw bibliotek. Płytka Arduino jest wyposażona w 14 portów podłączonych do mikrokontrolera - 6 z nich można wykorzystać do przesyłania sygnałów PWM i kolejnych 6 do przesyłu sygnałów analogowych. W naszej ofercie znajdziesz więcej płytek kompatybilnych z różnymi modelami Arduino (na przykład Arduino Mini, Arduino Mega, Arduino Leonardo) oraz jednocześnie posiadających dodatkowe cechy, których oryginalny sprzęt nie posiada.

Napięcie zasil. od 6.0 V
Napięcie zasil. do 23.0 V
Napięcie wyjścia od 5.0 V
Napięcie wyjścia do 5.0 V
Napięcie wyjściowe nominalne 5.0 V
UC - Mikrokontroler ATmega328
UC - Rdzeń 8-bit AVR
UC - Pamięć EEPROM 1 kB
UC - Pamięć Flash 32 kB
UC - Pamięć RAM 2 kB
UC - Ilość rdzeni 1. Single Core
UC - Piny cyfrowe 14
UC - wejścia analog. 8
UC - Taktowanie 16 MHz
UC - Przetwornik AC 10-bitów
UC - Kanały PWM 6
UC - Bluetooth Tak
UC - Interfejs I2C Tak
UC - Interfejs UART Tak
UC - Interfejs SPI tak
Szerokość opakowania 9 cm
Wysokość opakowania 3 cm
Głębokość opakowania 10.5 cm
Masa opakowania 0.07 kg

Henryk

01/09/23

Pytanie: Witam ,czy tym urządzeniem mogę sterować dwoma silnikami, które posiadają prąd znamionowy 6,8A każdy pojedynczo ma tyle lecz będą zasilane oddzielnym akumulatorem?
Odpowiedź: Wybrana nakładka nie będzie odpowiednia do silników o takim poborze. Mogę zaproponować poniższą:
https://botland.com.pl/sterowniki-silnikow-highpower/10585-dual-g2-high-power-18v18-dwukanalowy-sterownik-silnikow-30v18a-shield-dla-arduino-pololu-2515-5904422316440.html



Porównanie Arduino

Model

Mikro

kontroler

Piny

Pamięć

Flash

RAM

EEPROM

Zasilanie

Interfejs

Uno R4 Minima

Arduino Uno R4 Minima

Renesas

RA4M1

48 MHz

14 I/O

6 PWM

6 analog

256 kB

32 kB

-

DC: 6-24V

USB: 5V

UART

I2C

SPI

CAN

DAC

Uno R4 WiFi

Arduino Uno r4 WiFi

Renesas / ESP

RA4M1 / 32-S3-Mini

48 MHz / 240 Mhz

14 I/O

6 PWM

6 analog

256 kB

32 kB

-

DC: 6-24V

USB: 5V

UART

I2C

SPI

CAN

DAC

Uno R3

ATmega

328

16 MHz

14 I/O

6 PWM

6 analog

32 kB

2 kB

1 kB

DC: 7-12V

USB: 5V

UART

I2C

SPI

Uno WiFi Rev2

Arduino Uno WiFi rev2

ATmega

4809

20 MHz

14 I/O

5 PWM

6 analog

48 kB

6 kB

256 B

DC: 5-12V

USB: 5V

UART

I2C

SPI

Leonardo

ATmega

32u4

16 MHz

20 I/O

7 PWM

12 analog

32 kB

2,5 kB

1 kB

DC: 7-12V

USB: 5V

UART

I2C

SPI

USB

Mega 2560

ATmega

2560

16 MHz

54 I/O
15 PWM

16 analog

256 kB
8 kB
4 kB

DC: 7-12V
USB: 5V

UART

I2C

SPI

Due

ARM Cortex

AT91SAM

3X8E

84 MHz

54 I/O
12 PWM

12 analog

512 kB

96 kB

-

DC: 7-12V
USB: 5V
UART

I2C

SPI

USB

CAN
DMA

Giga R1 WiFi

Arduino Giga R1 WiFi

STM

32H747XI

480 MHz + 240 MHz

75 I/O

12 PWM

12 analog

2 MB

1 MB

-

DC: 6-24V

USB: 5V

UART

I2C

SPI

CAN

Zero

Arduino zero

ARM

ATSAMD21G18

48 MHz

20 I/O

10 PWM

6 analog

256 kB

32 kB

-

DC: 7-12V

USB: 5V

UART

I2C

SPI

Micro

ATmega

32u4

16 MHz

20 I/O
7 PWM

12 analog

32 kB
2,5 kB
1 kB
DC: 7-12V
USB: 5V
UART

I2C

SPI

Nano

Arduino Nano

ATmega

328

16 MHz

22 I/O
6 PWM

8 analog

32 kB
2 kB
1 kB
DC: 7-12V
USB: 5V
UART

I2C

SPI

Pro 328

5V/16MHz

ATmega

328

16 MHz

14 I/O

6 PWM

6 analog

32 kB
2 kB
1 kB
DC: 7-12V
USB: 5V
UART

I2C

SPI
