Opis produktu: Płytka drukowana uniwersalna PerfMate do XIAO i QT Py - PiHut 106567

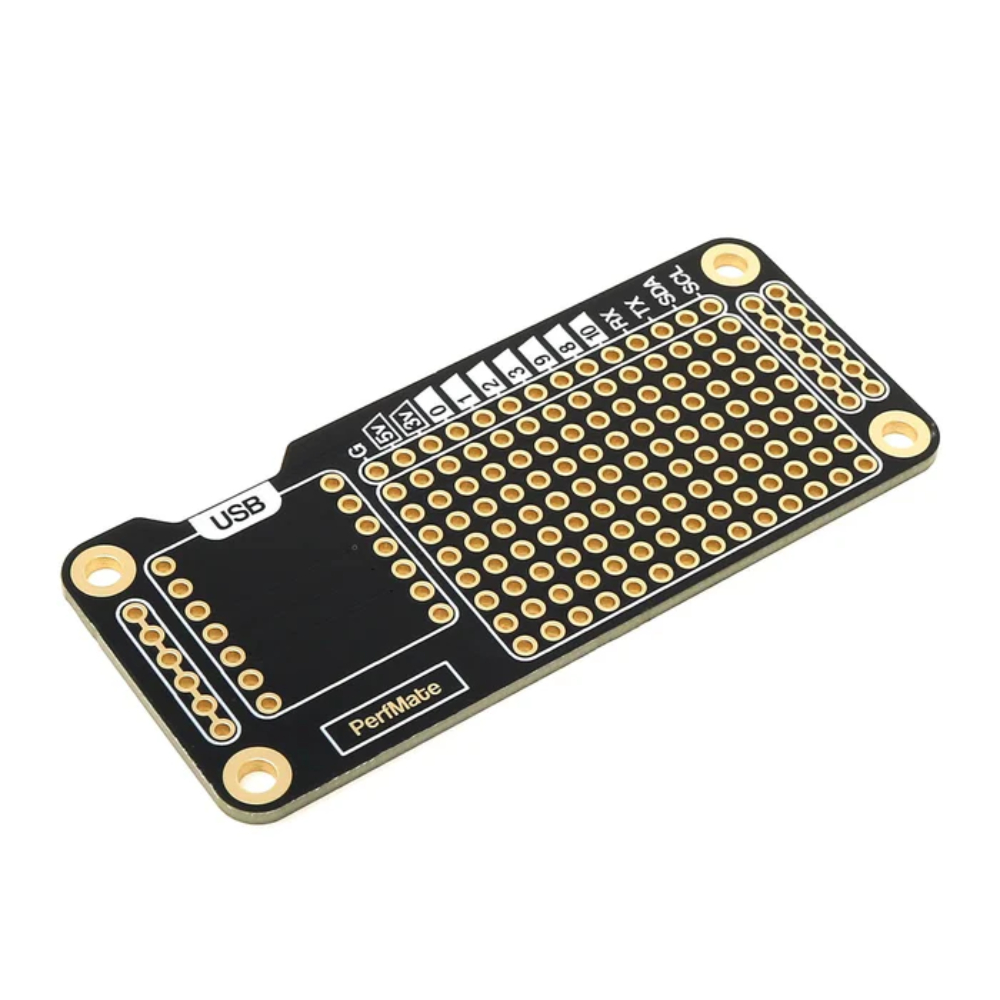

PerfMate to płytka prototypowa w stylu perfboard, zaprojektowana z myślą o modułach Seeed XIAO oraz Adafruit QT Py (moduły nie są dołączone do zestawu). Umożliwia łatwe przekształcenie projektu zbudowanego na płytce stykowej w trwałe i niezawodne rozwiązanie lutowane na PCB. Główne pole lutownicze o układzie 14 x 8 posiada niezależne pady (niepołączone ścieżkami), co daje pełną swobodę w projektowaniu własnych połączeń. Linie GPIO modułu XIAO są wyprowadzone w logicznej kolejności wzdłuż górnej części płytki, co znacząco ułatwia planowanie i realizację projektu. Dodatkowo po obu stronach znajdują się połączone szyny zasilania, idealne do tworzenia wspólnych linii 5V i GND. W razie potrzeby można przeciąć mostki ścieżek, aby rozdzielić sekcje zasilania.
PerfMate to płytka prototypowa w stylu perfboard, zaprojektowana z myślą o modułach Seeed XIAO oraz Adafruit QT Py.

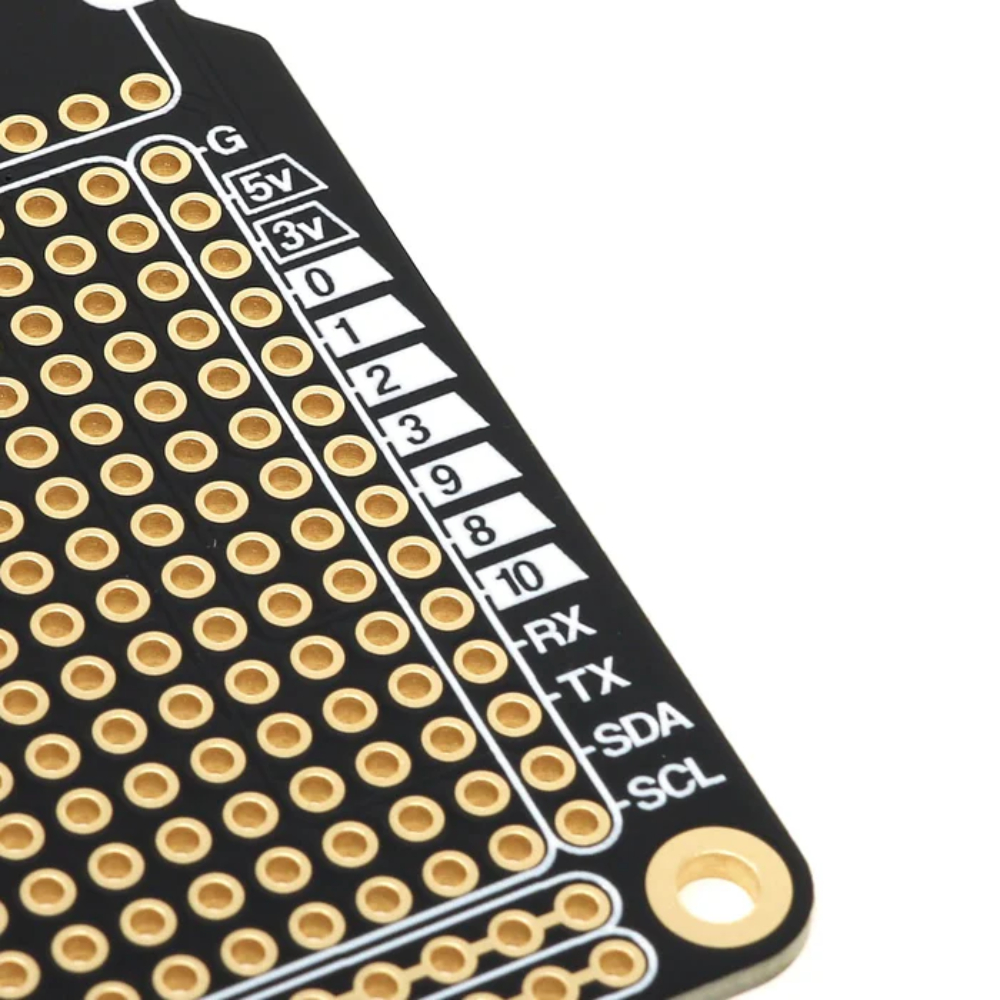

Linie GPIO modułu XIAO są wyprowadzone w logicznej kolejności wzdłuż górnej części płytki.Cechy szczególne
- Płytka prototypowa typu perfboard (niepołączone pady)
- Główne pole lutownicze 14 x 8
- Wyprowadzone i uporządkowane linie GPIO modułu XIAO
- Boczne szyny zasilania z możliwością rozdzielenia ścieżek
- Powłoka ENIG (złocenie) zwiększająca odporność na utlenianie

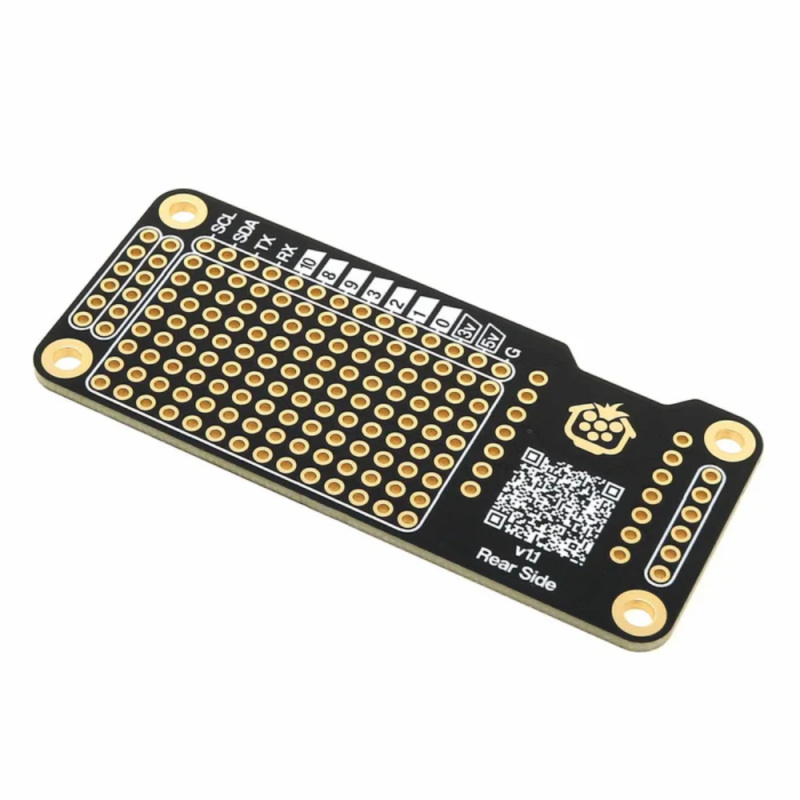

- Oznaczenie „Rear Side” ułatwiające prawidłowy montaż
- Otwory montażowe M2.5
- Możliwość montażu modułu w formie wymiennego gniazda lub na stałe
- Kompatybilność z Seeed XIAO i Adafruit QT Py
Specyfikacja techniczna płytki
- Typ płytki: perfboard (niepołączone pady)
- Pole lutownicze: 14 x 8
- Kompatybilność: Seeed XIAO, Adafruit QT Py
- Powłoka PCB: ENIG (złocona)
- Otwory montażowe: M2.5
- Dodatkowe szyny zasilania: po obu stronach płytki
- Wymiary: 67 x 29 mm
Zawartość zestawu

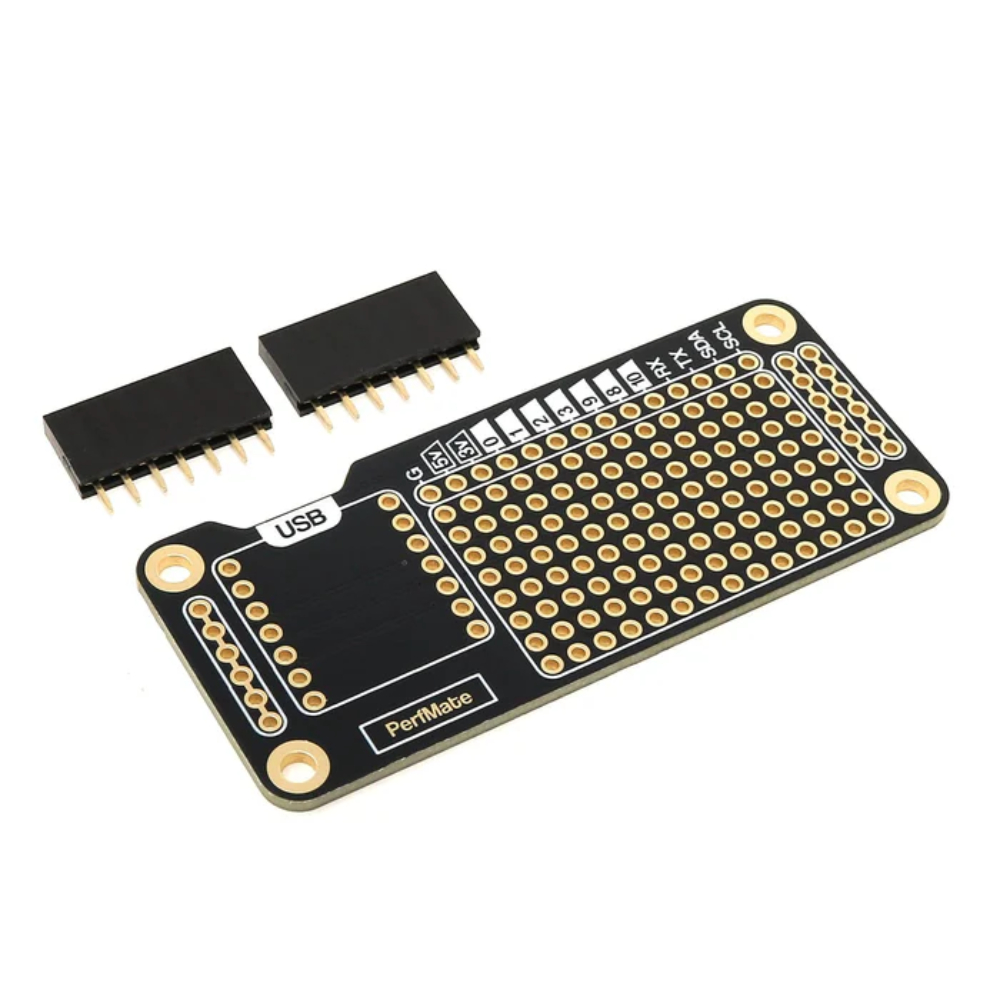

- 1x płytka prototypowa PerfMate dla XIAO i QT Py
- 2x listwa żeńska 7-pin
Dodatkowo po obu stronach znajdują się połączone szyny zasilania, idealne do tworzenia wspólnych linii 5V i GND.
