Opis produktu: Płytka uniwersalna dwustronna 30 x 70 mm
Płytka pozwala na zmontowanie dowolnego układu elektronicznego. Otwory mają raster 2,54 mm, wymiary całości to: 30 x 70 mm.
Specyfikacja płytki uniwersalnej
- Wymiary: 30 x 70 mm
- Kolor soldermaski: zielony
- Montaż: przewlekany THT
- Raster otworów: 2,54 mm

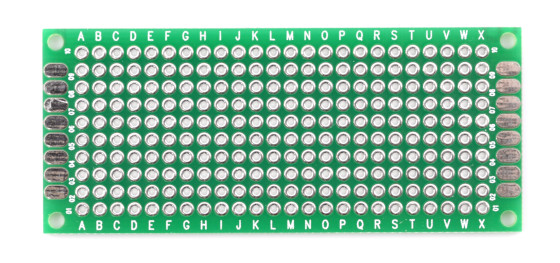

Płytka uniwersalna dwustronna 30 x 70 mm.
Płytka drukowana uniwersalna dwustronna 30x70mm Sklep Botland

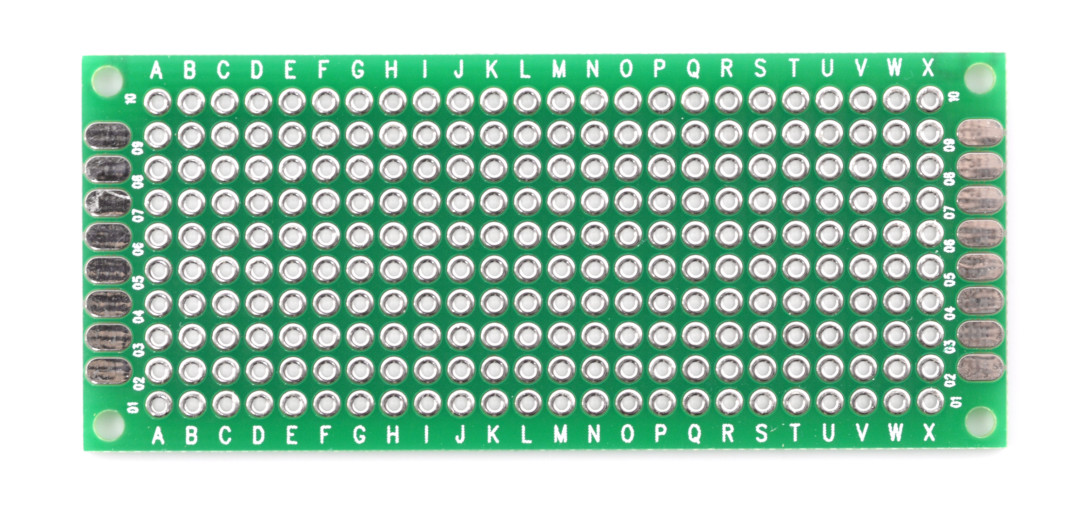

Niewielka płytka uniwersalna o wymiarach 30 x 70 mm, przeznaczona do budowy układów prototypowych, złożonych z elementów przewlekanych (THT) – np. rezystorów, kondensatorów, diod LED, układów scalonych w obudowach typu DIP i wielu innych.
Dwa rzędy owalnych padów, umieszczonych po jednym na każdym z krótszych boków płytki, pozwalają na wygodne przylutowanie cienkich przewodów. Metalizowane otwory w rastrze 2,54 mm są ustawione w prostokątnej macierzy 10 x 24, co daje łączną liczbę pól lutowniczych równą aż 240. Co ważne, poszczególne pola nie są ze sobą połączone za pomocą predefiniowanych ścieżek, co daje pełną dowolność w planowaniu rozłożenia komponentów oraz połączeń pomiędzy nimi.
Do wykonania zworek pomiędzy poszczególnymi polami lutowniczymi można wykorzystać cienki drut (kynar) lub izolowane przewody typu linka. Płytka drukowana uniwersalna dwustronna 30x70 mm jest wyposażona w cztery otwory montażowe, umieszczone symetrycznie w narożnikach – umożliwiają one wygodne i niezawodne zamocowanie płytki, np. w obudowie urządzenia prototypowego czy też na podstawce.
Płytki uniwersalne i stykowe
Płytki uniwersalne umożliwiają prosty montaż układów elektronicznych z wykorzystaniem lutowania, dlatego sprawdzają się doskonale w budowie trwałych modeli urządzeń. Z kolei płytki stykowe pozwalają na tworzenie obwodów elektronicznych bez użycia lutownicy – użyte elementy mogą być zatem wykorzystywane wielokrotnie.
