Opis produktu: Oscyloskop przenośny FNIRSI DSO-TC4 3w1 z testerem tranzystorów i generatorem sygnału 10 MHz
FNIRSI DSO-TC4 to kompaktowe narzędzie pomiarowe zaprojektowane dla elektroników, serwisantów oraz osób zajmujących się diagnostyką układów. Urządzenie integruje oscyloskop cyfrowy, tester elementów oraz generator sygnału, dzięki czemu pozwala przeprowadzić wiele prac pomiarowych i kontrolnych bez sięgania po dodatkowy sprzęt. Oscyloskop oferuje pasmo 10 MHz oraz częstotliwość próbkowania 48 MSa/s, umożliwiając analizę sygnałów w czasie rzeczywistym. Generator sygnałów obsługuje 13 typów przebiegów i pozwala regulować parametry wyjścia w zakresie częstotliwości od 0 kHz do 50 kHz. Wbudowany akumulator o pojemności 1500 mAh oraz ładowanie przez USB typu C zapewniają mobilność i wygodę w pracy terenowej.

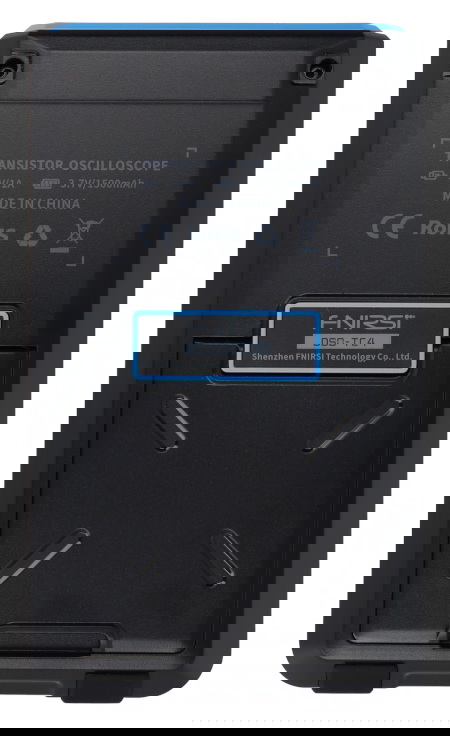

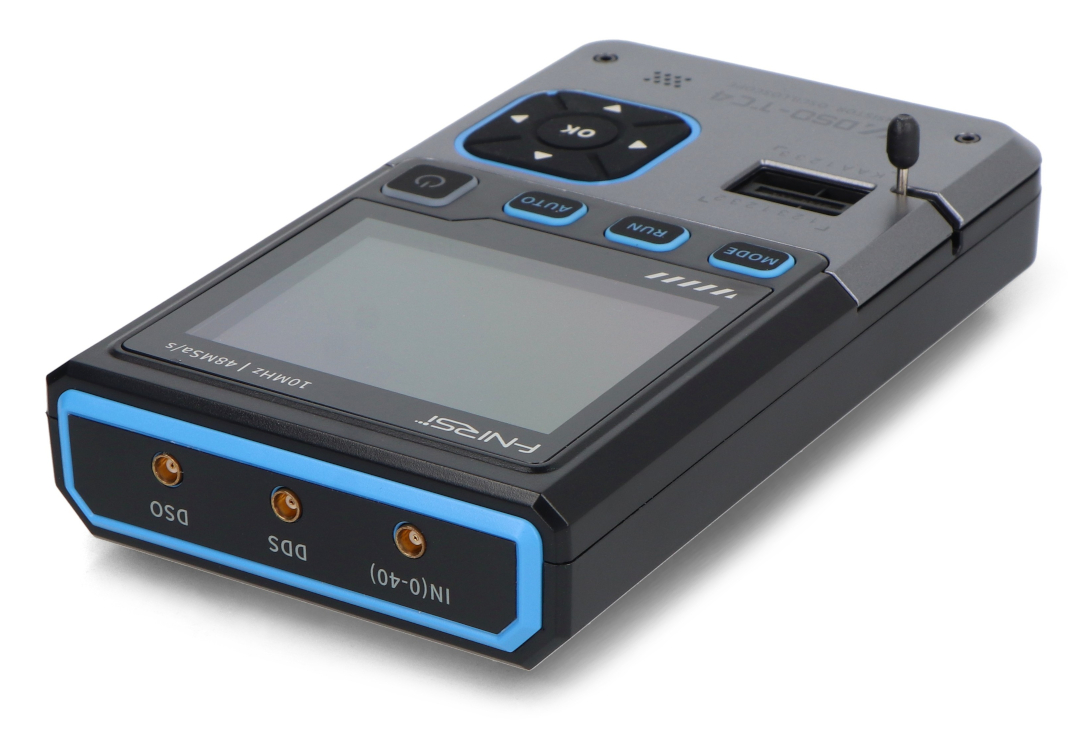

Oscyloskop przenośny FNIRSI DSO-TC4 3w1 z testerem tranzystorów i generatorem sygnału 10 MHz.

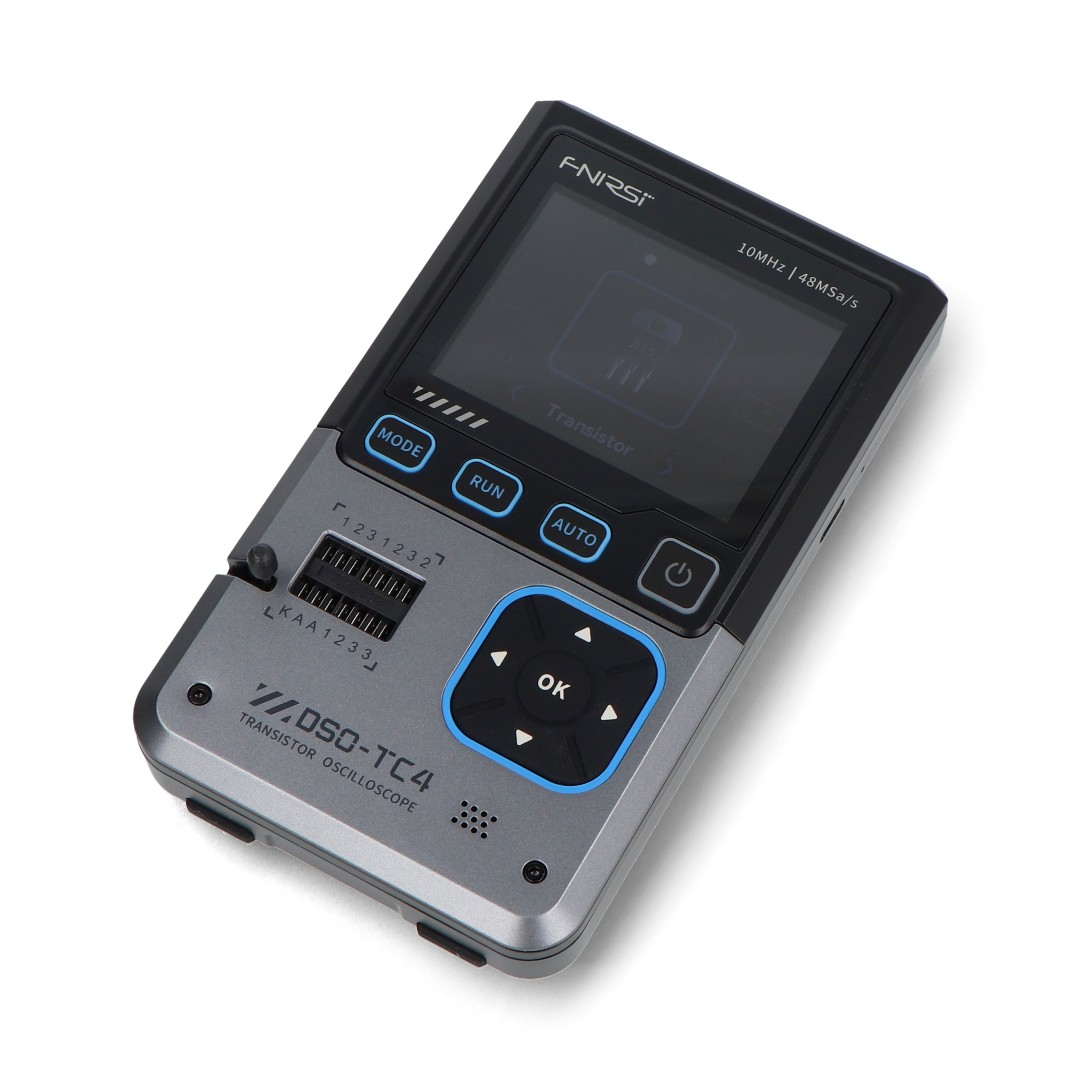

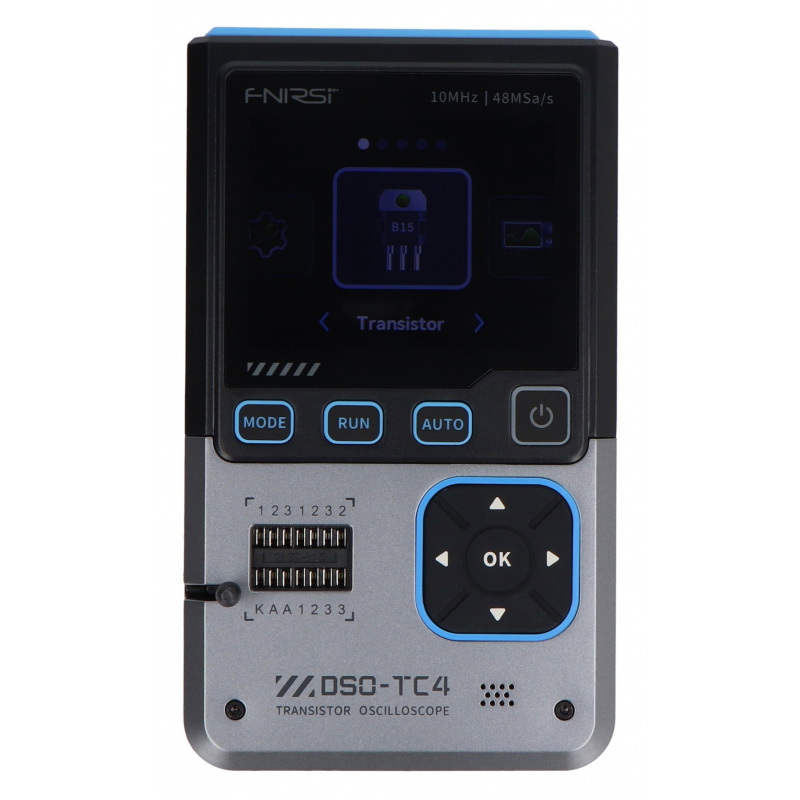

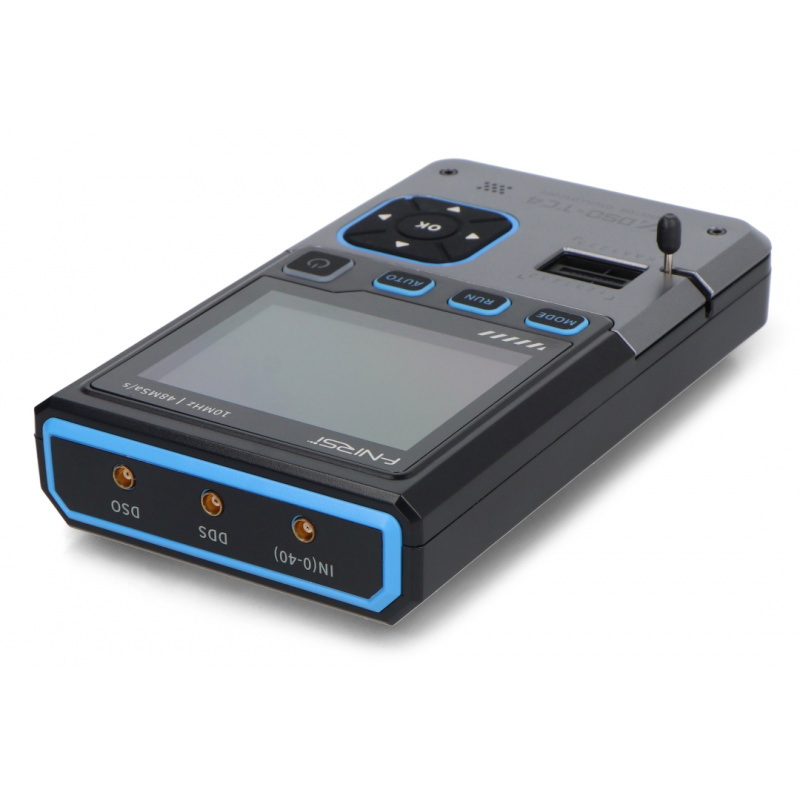

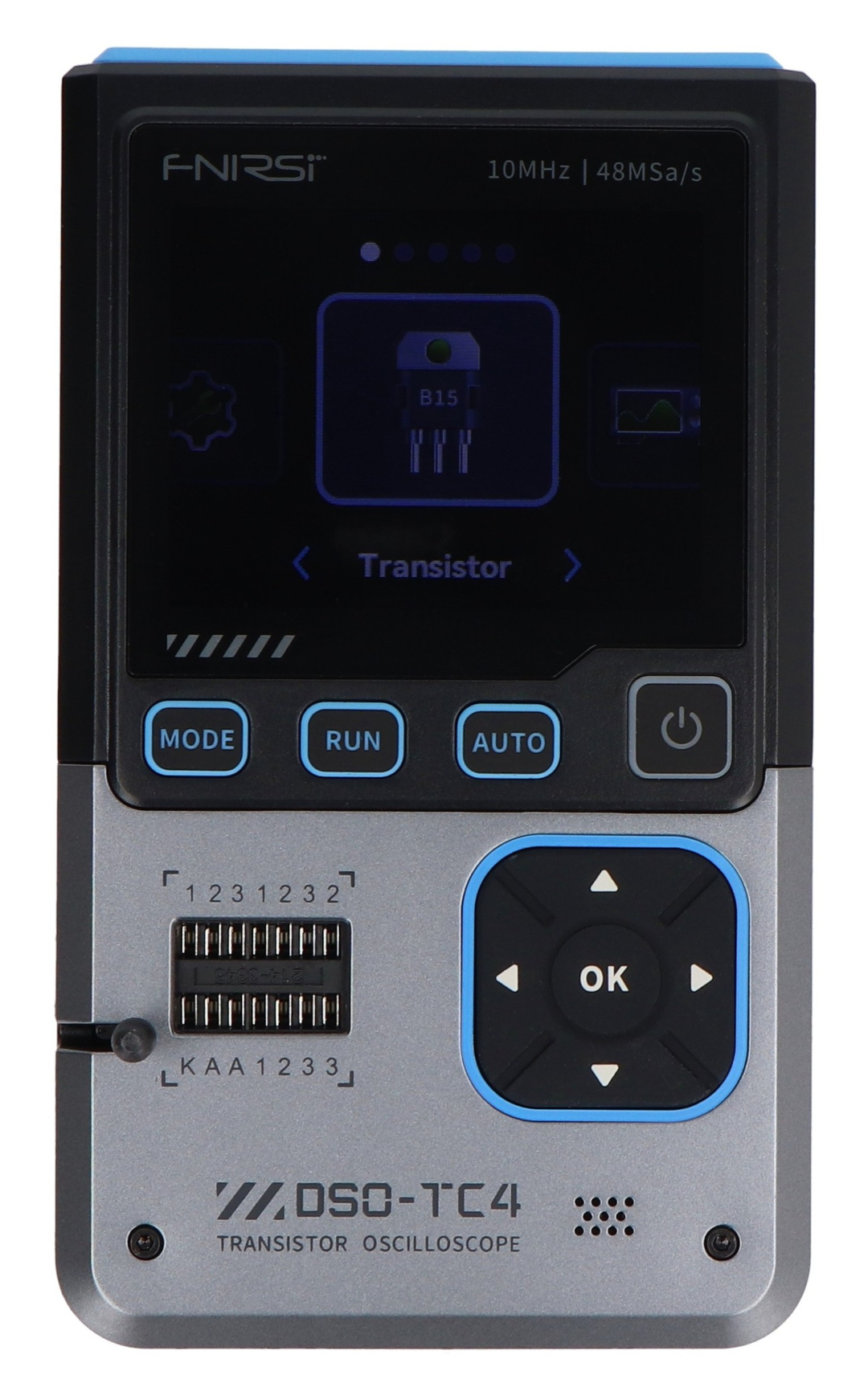

FNIRSI DSO-TC4 łączy trzy funkcje - oscyloskop cyfrowy, tester komponentów elektronicznych oraz generator sygnałów.
Główne cechy oscyloskopu 3w1
- Trzy urządzenia w jednym: oscyloskop, tester komponentów i generator sygnału w jednej kompaktowej obudowie, dzięki czemu oszczędzasz miejsce i czas
- Precyzyjna analiza sygnałów: pasmo 10 MHz i próbkowanie 48 MSa/s pozwalają wygodnie obserwować przebiegi w czasie rzeczywistym
- Bezpieczne pomiary wysokiego napięcia: ochrona Anti-Burn oraz obsługa sond 1:1 i 10:1 zwiększają bezpieczeństwo pracy
- Wszechstronny generator sygnałów: 13 typów przebiegów z regulowaną częstotliwością i amplitudą do testowania różnych układów
- Automatyczne pomiary jednym kliknięciem: szybki odczyt parametrów takich jak RMS, Vpp, częstotliwość czy współczynnik wypełnienia
- Czytelny kolorowy ekran: wyraźny wyświetlacz TFT 2,8'' z regulacją jasności zapewnia komfort pracy
- Mobilna konstrukcja: wbudowany akumulator 1500 mAh i ładowanie przez USB typu C umożliwiają pracę bez stałego zasilania
Jakie pomiary możesz wykonać?
W trybie oscyloskopu FNIRSI DSO-TC4 umożliwia analizę sygnałów w sprzężeniu AC / DC oraz szybkie przechwytywanie przebiegów dzięki trybom wyzwalania auto, normalne i pojedyncze. Urządzenie pozwala mierzyć m.in. wartości max, min, średnią, RMS, Vpp, częstotliwość, okres oraz współczynnik wypełnienia. Funkcja HOLD ułatwia zatrzymanie przebiegu i spokojną analizę wyników. Zintegrowany tester komponentów automatycznie rozpoznaje i mierzy parametry elementów pasywnych i półprzewodnikowych, takich jak diody, diody Zenera, tranzystory, MOSFET, JFET, IGBT, SCR, rezystory, kondensatory i induktory. Generator sygnału pozwala zasymulować warunki pracy układów, co ułatwia testy wejść, filtrów oraz torów audio i sterowania.
Wygodna obsługa i mobilne zasilanie

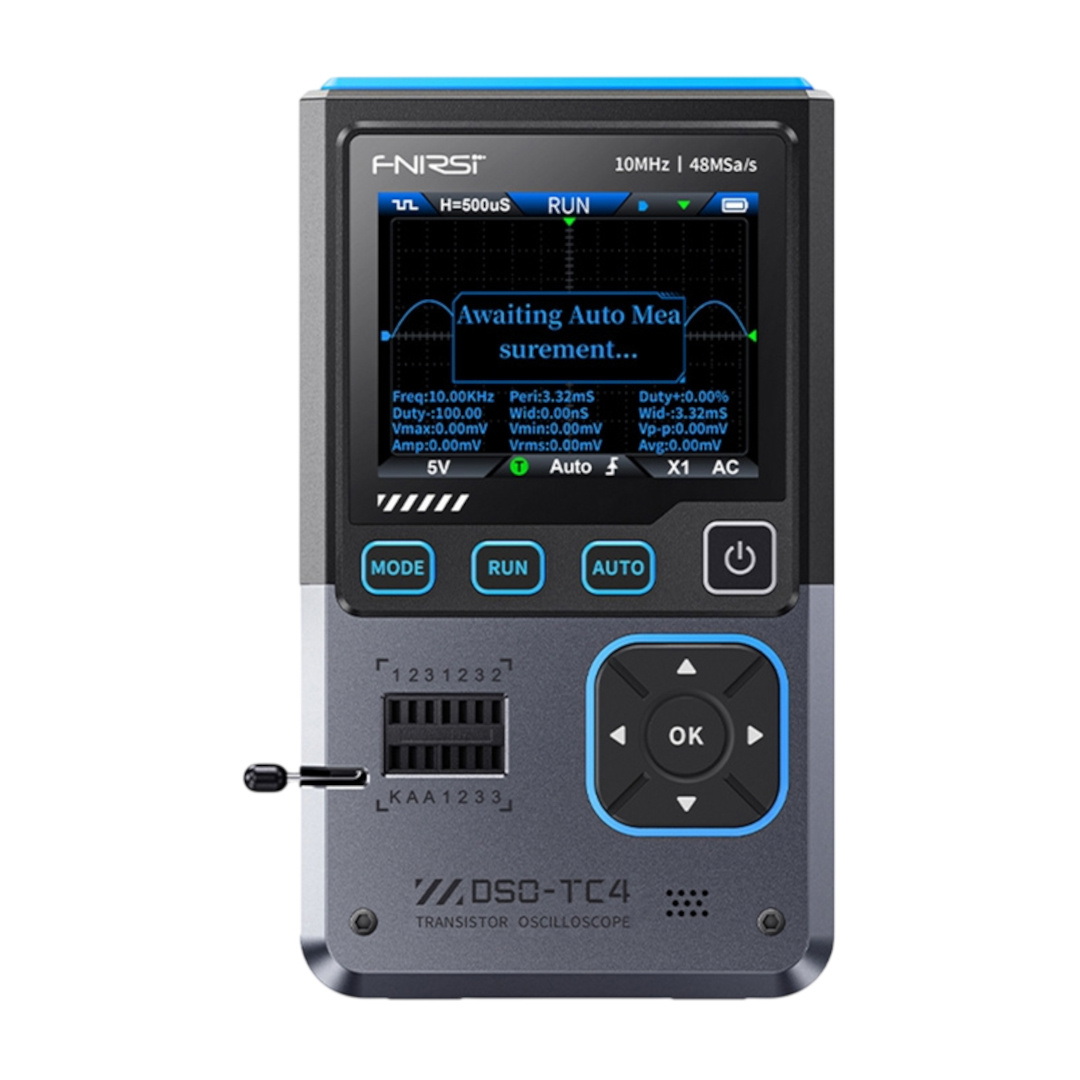

Kolorowy ekran TFT 2,8" z regulacją jasności zapewnia czytelny odczyt przebiegów i wyników pomiarów. Intuicyjny panel sterowania umożliwia szybkie przełączanie trybów pracy, a tryb AUTO pomaga błyskawicznie ustabilizować obraz sygnału. Funkcja zapisu zrzutów ekranu ułatwia archiwizację wyników i ich późniejszą analizę. Port USB typu C służy do ładowania oraz transmisji danych. Wbudowany akumulator 3,7 V / 1500 mAh zapewnia mobilną pracę, a tryb automatycznego uśpienia wydłuża czas działania między ładowaniami. Dzięki temu urządzenie sprawdzi się zarówno na biurku serwisowym, jak i w pracy terenowej.
Generator obsługuje 13 typów przebiegów.

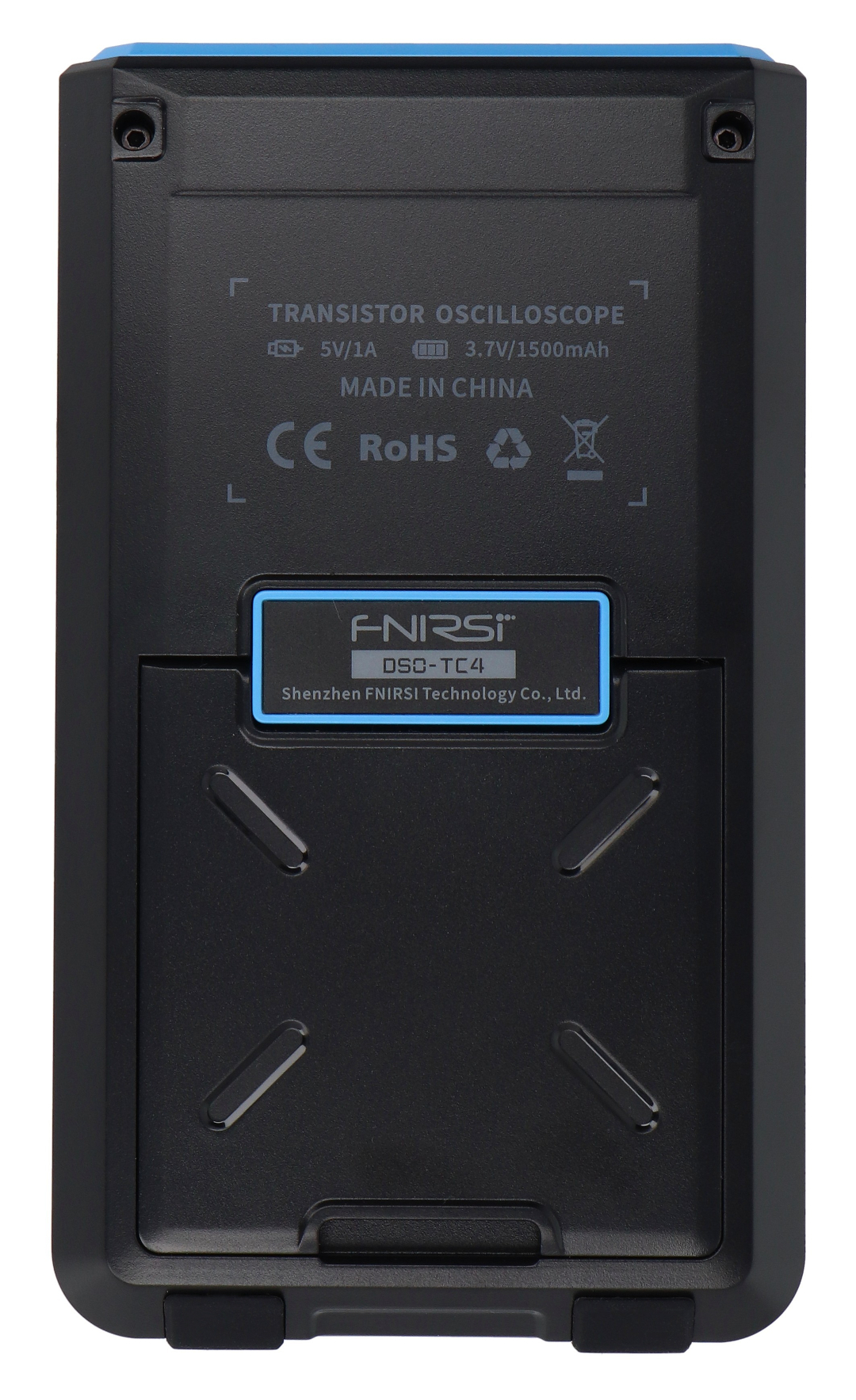

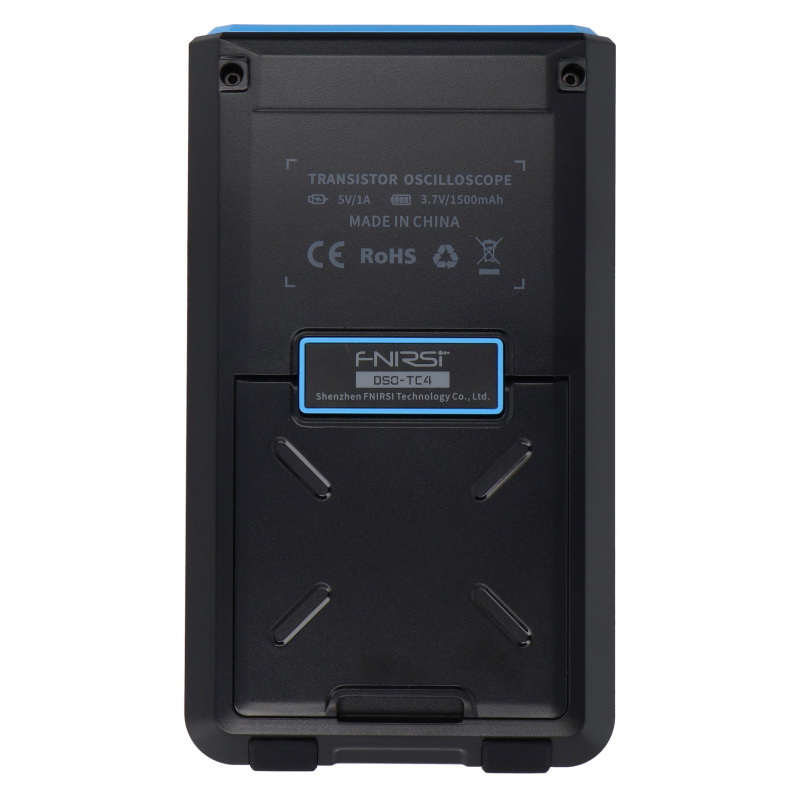

Akumulator o pojemności 1500 mAh i ładowanie przez USB typu C umożliwiają pracę bez stałego zasilania.
Specyfikacja techniczna oscyloskopu
- Model: DSO-TC4
- Częstotliwość próbkowania: 48 MSa/s
- Pasmo analogowe: 10 MHz
- Impedancja wejściowa: 1 MΩ
- Tryb sprzężenia: AC/DC
- Zakres napięcia testowego: sonda 1:1 - 80 Vpp (±40 V), sonda 10:1 - 800 Vpp (±400 V)
- Czułość pionowa: od 10 mV/div do 10 V/div
- Zakres podstawy czasu: od 50 ns do 20 s
- Tryby wyzwalania: Auto / Normalne / Pojedyncze
- Rodzaj wyzwalania: krawędź wznosząca, krawędź opadająca
- Poziom wyzwalania: regulowany ze wskazaniem
- Zamrożenie przebiegu: tak (HOLD)
- Automatyczny pomiar: max, min, średnia, RMS, Vpp, częstotliwość, okres, duty cycle
- Wyświetlacz: kolorowy TFT 2,8"
- Podświetlenie: regulacja jasności
- Zasilanie: USB typu C (5 V / 1 A)
- Akumulator: litowo-jonowy 3,7 V / 1500 mAh
- Obsługiwane języki: chiński, angielski, niemiecki, portugalski, japoński, hiszpański, koreański, rosyjski
- Wymiary: ok. 90 x 142 x 27,5 mm
- Masa: 186 g
Specyfikacja techniczna testera komponentów
- Tranzystory: hFE, Ube, Ic/Ie, prąd upływu Iceo/Ices, spadek napięcia na diodzie ochronnej Uf
- Diody: spadek napięcia przewodzenia <5 V, pojemność złącza, prąd upływu wsteczny
- Diody Zenera: zakres od 0,01 V do 32 V
- Tranzystory polowe: JFET (Cg, Id przy Vgs, Uf), IGBT (Id przy Vgs, Uf), MOSFET (Vt, Cg, Rds, Uf)
- Tyrystory: SCR jednokierunkowe (napięcie wyzwalania <5 V), dwukierunkowe (prąd wyzwalania <6 mA)
- Kondensatory: od 25 pF do 100 mF (pojemność, współczynnik strat Vloss)
- Rezystory: od 0,01 Ω do 50 MΩ
- Induktory: od 10 µH do 1000 µH (indukcyjność, rezystancja DC)
- Obsługiwane czujniki: DS18B20 (GND, DQ, VDD), DHT11 (VDD, DATA, GND)
Specyfikacja techniczna generatora sygnału
- Typy przebiegów: 13
- Częstotliwość: od 0 kHz do 50 kHz
- Współczynnik wypełnienia: od 0% do 100%
- Amplituda: od 0,1 V do 3 V
Zawartość zestawu
- Oscyloskop FNIRSI DSO-TC4
- Sonda P6100
- Zacisk krokodylkowy
- Haki testowe x3
- Przewód USB typu C
- Adapter
- Instrukcja obsługi

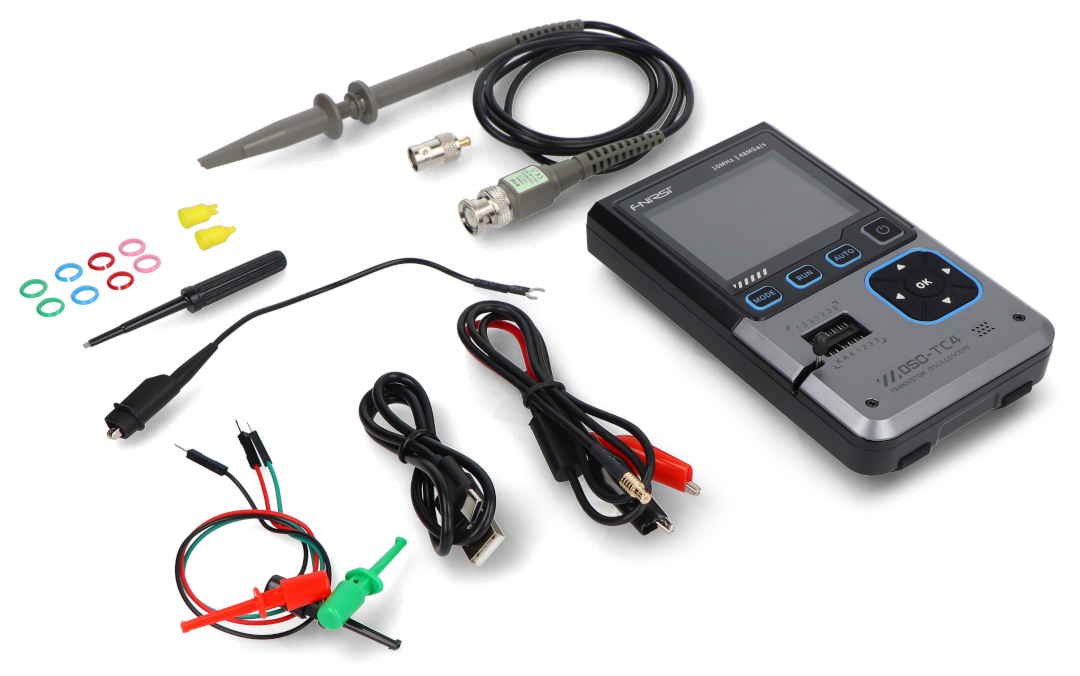

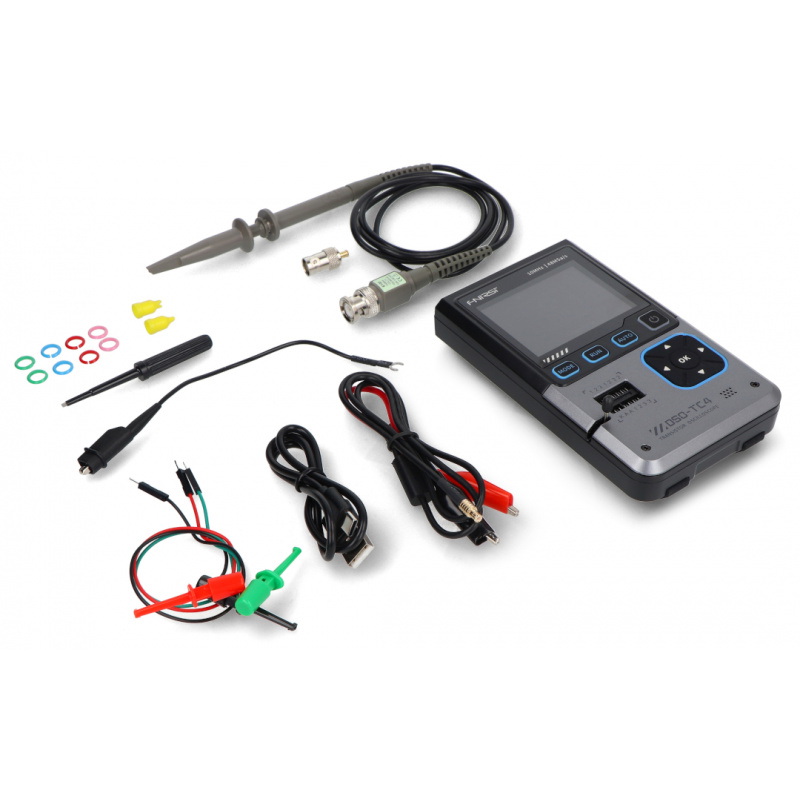

Elementy wchodzące w skład zestawu.
