Opis produktu: Moduł z multiplekserem analagowo-cyfrowym 74HC4067 - SparkFun
Moduł z 16-kanałowym multiplekserem CD74HC4067 (dokumentacja), pozwala na podłączenie aż 16 sygnałów do jednego wyprowadzenia analogowego. Układ może pracować także z sygnałami cyfrowymi oraz jako demultiplekser (w drugą stronę). Oznacza to, że z jednego pinu można wyprowadzić aż 16 sygnałów lub do jednego pinu można podłączyć 16 czujników. Moduł zasilany jest napięciem od 2 V do 6 V.
Wyprowadzeniami są pola lutownicze, umożliwiające wlutowanie złącz goldpin (raster 2,54 mm). Dzięki nim możliwie jest połączenie układu z płytką stykową lub modułem głównym (np. STM32Discovery czy Arduino) za pomocą przewodów.

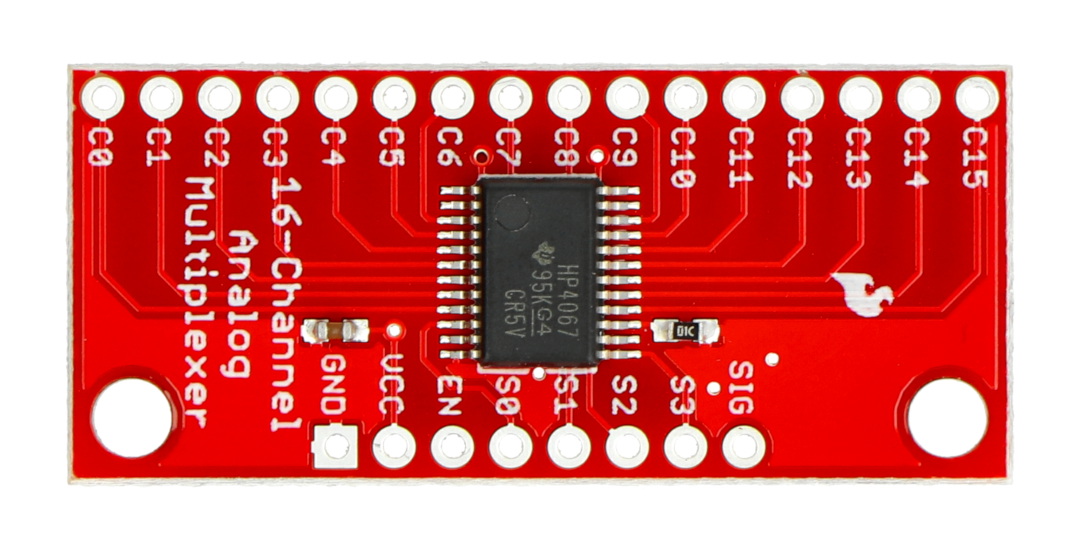

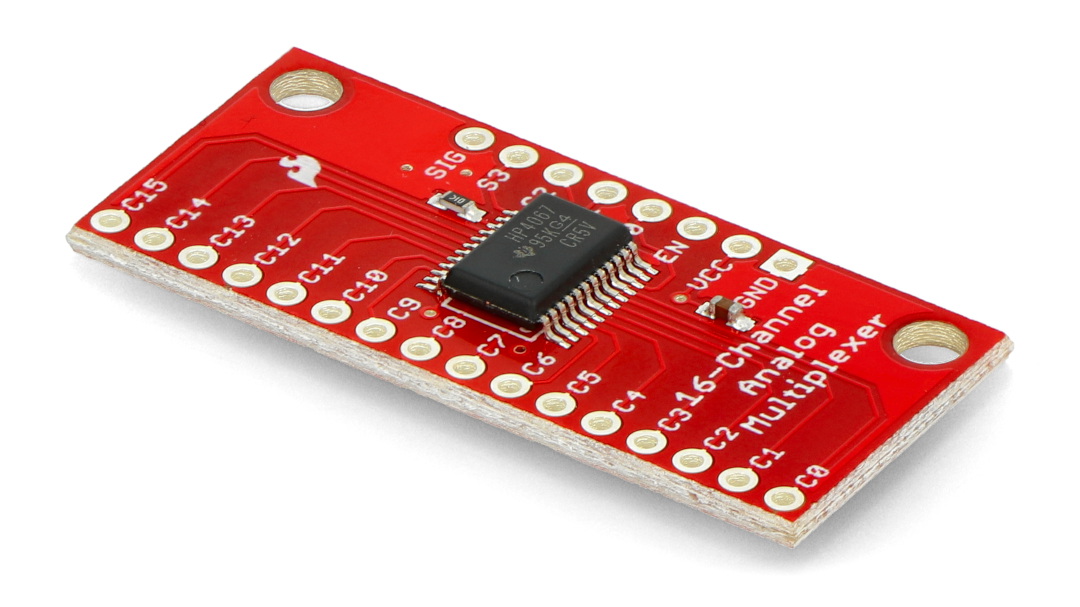

Moduł z multiplekserem analogowo-cyfrowym 74HC4067 - SparkFun BOB-09056.
|
Zestaw nie zawiera listwy goldpin, można ją nabyć osobno. |
Podłączenie modułu
Układ multipleksera/demultipleksera działa jak przełącznik. Kieruje sygnał ze wspólnego wyprowadzenia (oznaczonego jako COM - na schemacie, SIG - na płytce) do jednego z 16 kanałów (CHANxx). Może funkcjonować także w odwrotnym kierunku, czyli przekazywać sygnał z jednego z 16 kanałów na wyjście wspólne. Moduł pracuje poprawnie zarówno dla sygnałów cyfrowych jak i analogowych - wartość napięcia nie może przekraczać zasilania (VCC).
Aby sterować multiplekserem należy podłączyć cyfrowe wyprowadzenia S0 - S3 i podać odpowiedni adres binarny. Szczegóły w dokumentacji.
Moduł pracuje także z sygnałami cyfrowymi. Oznacza to, że można go używać do przełączania interfejsów komunikacyjnych. Przykładowo, podłączając jedno wyprowadzenie szeregowe TX można komunikować się z 16 odbiornikami RX. Podobnie z magistralą I2C, SPI i innymi.
Specyfikacja techniczna:
- Napięcie zasilania: od 2 V do 6 V
- Kompatybilny ze standardami CMOS i TTL
- Prąd wyjściowy na kanał: do 25 mA
- Temperatura pracy: od -55°C do 125°C
- Parametry przy zasilaniu napięciem 4,5 V:
- Rezystancja załączonego kanału (On): 70 Ω
- Czas odpowiedzi: 6 ns
