Opis produktu: Moduł WiFi ESP-07S ESP8266 - 9 GPIO, ADC, Gniazdo U.FL
Moduł ESP-07S oparty na chipie ESP8266 komunikujący się w standardzie Wi-Fi 802.11 b/g/n na częstotliwości 2,4 GHz. Jest to ulepszona wersja modułu ESP-07, w porównaniu z poprzednikiem, w wersji S zwiększono ilość pamięci Flash do 4 MB, usunięto wbudowaną ceramiczną antenę oraz przeprojektowano płytkę, przez co moduł zyskał większą stabilność. Moduł wyposażony jest w 16 wyprowadzeń z czego 9 to piny ogólnego przeznaczenia GPIO, 1 to przetwornik ADC oraz magistrala UART.
W porównaniu do poprzedniej wersji ESP-07, w ESP-07S zwiększono ilość pamięci flash do 4 MB, usunięto wbudowaną ceramiczną antenę oraz przeprojektowano płytkę przez co moduł zyskał większą stabilność.
Posiada 16 wyprowadzeń Cechy modułu WiFi ESP-07S ESP8266
- 9 x GPIO - cyfrowe piny wejścia/wyjścia
- 1 x ADC - przetwornik analogowo-cyfrowy
- 2 x UART (TX, RX) - do komunikacji np. z Arduino
- Montaż: SMD
- Domyslna prędkość komunikacji: 115200 bps
- Wyposażony w złącze do podłączenia zewnętrznej anteny U.FL
Specyfikacja modułu WiFi ESP-07S ESP8266 - 9 GPIO, ADC, Gniazdo U.FL
- Napięcie zasilania: 3,3 V
- Chip: ESP8266
- Standard: Wi-Fi: 802.11 b/g/n
- Pamięć Flash: 4 MB
- Częstotliwość pracy: 2,4 GHz
- Wspiera zabezpieczenia: WPA / WPA2
- Może pracować w trybie AP (Access Point), STA (standalone) oraz AP+STA
- Obsługiwane protokoły sieciowe: IPv4, TCP / UDP / HTTP / FTP
- Standardy szyfrowania: WEP / TKIP / AES
- Wbudowany 10-bitowy przetwornik ADC
- GPIO - 16 wyprowadzeń
- 9 x GPIO - cyfrowe piny wejścia/wyjścia
- 1 x ADC - przetwornik analogowo-cyfrowy
- 2 x UART (TX, RX) - do komunikacji np. z Arduino
- Temperatura pracy: od -40°C do 125°C
- Wymiary: 16 x 17 x 3 mm
- Masa: 1,4 g
Produkt kompatybilny z Arduino
Instrukcję połączenia modułu z Arduino w oparciu o moduł ESP-01 można znaleźć na blogu Majsterkowo oraz w przygotowanym przez nas poradniku.
Płytka toleruje napięcie 3,3 V. Dlatego też należy wybrać Arduino pracujące z napięciem 3,3 V lub zastosować konwerter.

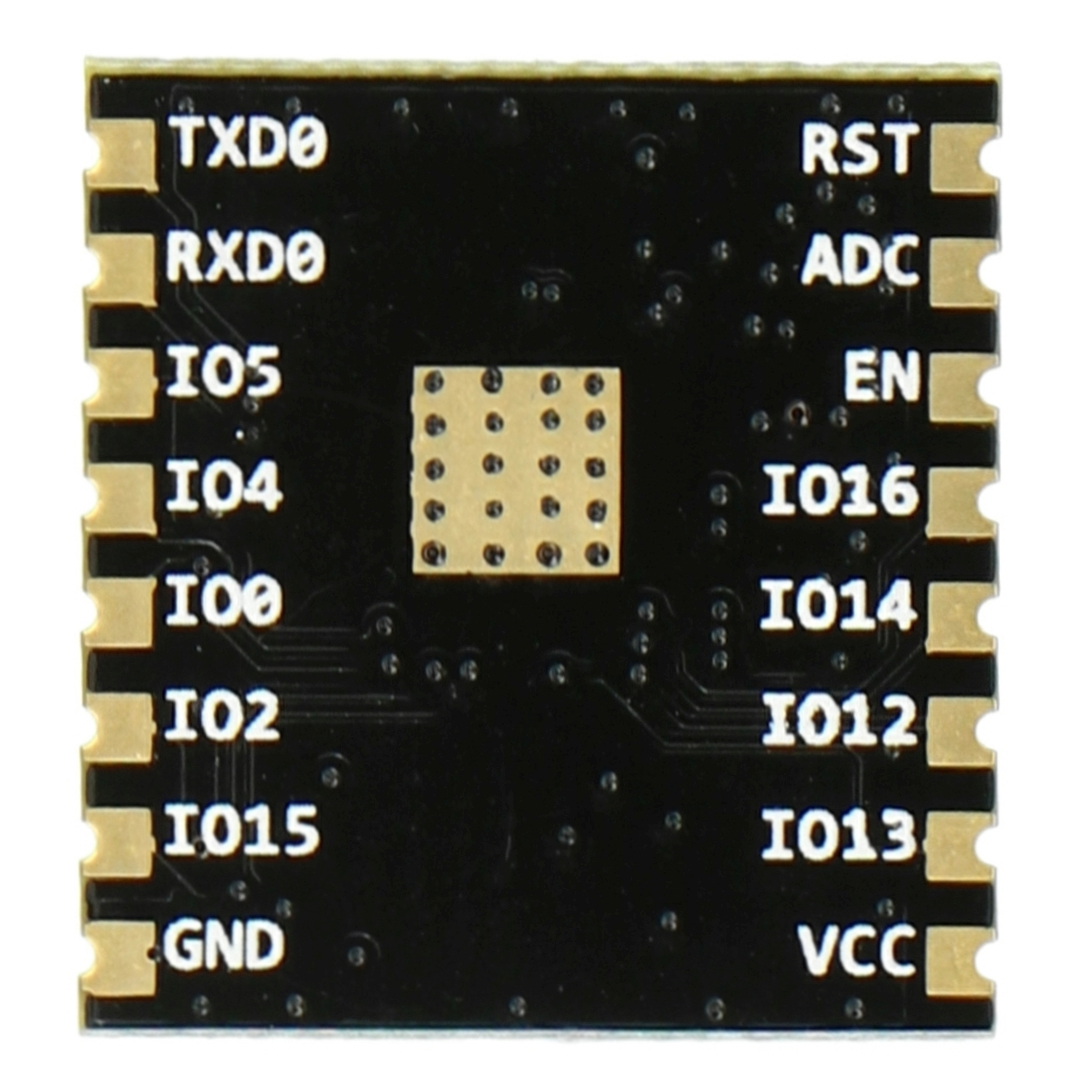

Pin | Opis |
---|---|
TxD | Nadajnik interfejsu szeregowego UART. |
RxD | Odbiornik interfejsu szeregowego UART. |
GPIO x | Wyprowadzenie GPIO (wyjście/ wejście cyfrowe) o kolejnym numerze. |
GPIO 0 | GPIO z funkcją specjalną: Do aktualizacji, należy podać stan niski (połączyć z GND). |
GPIO 15 |
GPIO nr 15 z funkcją specjalną: W trybie normalnym oraz programowania należy podać stan niski (połączyć z GND). |
ADC | Wejście przetwornika analogowo-cyfrowego. |
REST | Reset układu. |
EN (CH_PD) |
Power down - podanie stanu niskiego powoduje przejście w tryb uśpienia.
Do aktualizacji, należy podać stan wysoki (3,3 V). |
VCC | Zasilanie - 3,3 V. |
