Opis produktu: Moduł WiFi ESP-12S ESP8266 Black - 9 GPIO, ADC, PCB antena
Moduł WiFi oparty na chipie ESP8266. Działa w standardzie WiFi 802.11 b/g/n na częstotliwości 2,4 GHz. Wyposażony jest w 16 wyprowadzeń - raster 2 mm, z czego 9 to GPIO, 1 ADC oraz UART. Posiada wbudowaną diodę LED i antenę PCB. Wymiary płytki to 24 x 16 mm. Układ kompatybilny z ESP-12E, ESP-12F.
|
W porównaniu do poprzedniej wersji ESP-12E, ESP-12S posiada mniej wyprowadzeń oraz lepszy zasięg WiFi dzięki poprawionej antenie, cały układ jest bardziej stabilny. Od poprzedniej wersji różni się brakiem wyprowadzeń na krótszej krawędzi modułu.
W naszej ofercie znajdziesz również adapter, umożliwiający wpięcie układu w płytkę stykową |
Cechy modułu ESP-12E
Cechy, które wyróżniają moduł ESP-12E na tle całej rodziny ESP-XX:
- Posiada 16 wyprowadzeń:
- 9 x GPIO - wyjścia/wejścia cyfrowe
- 1 x wejście ADC - przetwornik analogowo-cyfrowy
- 2 x UART (TX, RX) - do komunikacji np. z Arduino
- Montaż: SMD / THT:
- Średnica otworów: 0,9 mm
- Raster wyprowadzeń: 2 mm
- Domyślna prędkość komunikacji UART: 115200 bps
- Wyposażony w wbudowaną antenę PCB
- Moduł ekranowany
- Wymiary: 24 x 16 mm

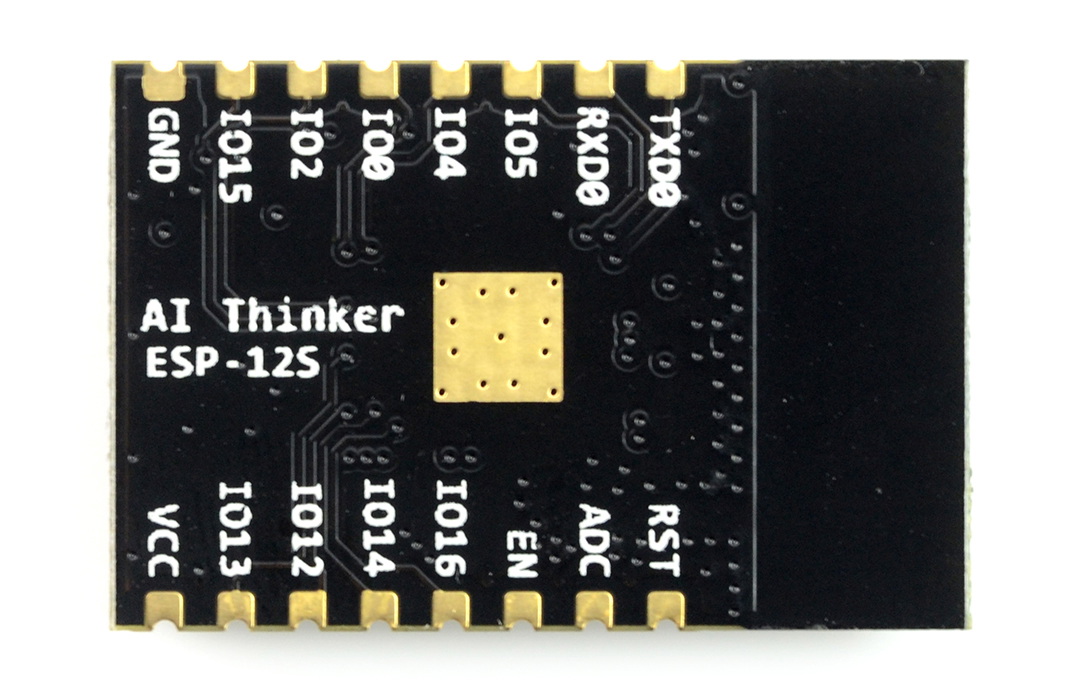

Podłączenie
Moduł posiada 16 wyprowadzenia, raster 2 mm.
| Pin | Opis |
|---|---|
| TxD | Nadajnik interfejsu szeregowego UART. |
| RxD | Odbiornik interfejsu szeregowego UART. |
| GPIO x | Wyprowadzenie GPIO (wyjście/ wejście cyfrowe) o kolejnym numerze. |
| GPIO 0 | GPIO z funkcją specjalną: Do aktualizacji, należy podać stan niski (połączyć z GND). |
| GPIO 15 |
GPIO nr 15 z funkcją specjalną: W trybie normalnym oraz programowania należy podać stan niski (połączyć z GND). |
| ADC | Wejście przetwornika analogowo-cyfrowego. |
| REST | Reset układu. |
|
EN (CH_PD) |
Power down - podanie stanu niskiego powoduje przejście w tryb uśpienia.
Do aktualizacji, należy podać stan wysoki (3,3 V). |
| VCC | Zasilanie - 3,3 V. |
|
Produkt kompatybilny z Arduino Instrukcję połączenia modułu z Arduino w oparciu o moduł ESP-01 można znaleźć na blogu Majsterkowo oraz w przygotowanym przez nas poradniku.
Płytka toleruje napięcie 3,3 V. Dlatego też należy wybrać Arduino pracujące z napięciem 3,3 V lub zastosować konwerter. |
Specyfikacja
- Napięcie zasilania: 3,3 V
- Pobór prądu w spoczynku: ok. 10 µA
- Chip: ESP8266
- Pamięć Flash: 4 MB
- Standard: WiFi 802.11 b/g/n
- Pracuje na częstotliwości 2,4 GHz
- Wspiera zabezpieczenia WPA / WPA2
- Może pracować w trybie AP (Access Point), STA (standalone) oraz AP+STA
- Wspiera komendy AT
- Komunikacja: UART (Rx, Tx)
- Domyślna prędkość UART: 115200 bps
- Montaż SMD lub THT
- Raster wyprowadzeń: 2 mm
- Średnica otworu: 0,9 mm
- Posiada 16 wyprowadzeń raster 2 mm
- 9 x GPIO - wyjścia/wejścia cyfrowe
- 1 x wejście ADC - przetwornik analogowo-cyfrowy
- Wsparcie oprogramowania Lua
- Wymiary płytki: 24 x 16 mm
