Opis produktu: LattePanda Mu x86 - 8 GB RAM + 64 GB eMMC Intel N100
LattePanda Mu to miniaturowy moduł obliczeniowy z architekturą x86, który wyposażono w 4-rdzeniowy procesor Intel N100, osiągający częstotliwość do 3,4 GHz. Posiada 8 GB pamięci LPDDR5 o prędkości 4800 MHz oraz 64 GB pamięci eMMC, co zapewnia dużą moc obliczeniową i szybki dostęp do danych. Moduł jest skonstruowany w formacie kartowym, co pozwala na łatwą integrację w urządzeniach o ograniczonej przestrzeni. LattePanda Mu oferuje bogaty zestaw pinów rozszerzeń, w tym, w tym 3 porty HDMI / DisplayPort, 8 portów USB 2.0, do 4 portów USB 3.2, do 9 linii PCIe 3.0, 2 porty SATA 3.0 oraz 64 rozszerzalne GPIO. Dzięki temu możesz dostosować moduł do swoich potrzeb, tworząc własne rozwiązania sprzętowe. Dodatkowo, moduł wspiera konfigurację TDP od 6 W do 35 W, co pozwala na dostosowanie zużycia energii i wydajności w zależności od wymagań projektu. LattePanda Mu jest wspierany przez otwarte pliki projektowe carrier board (w formacie KiCAD), co ułatwia projektowanie własnych płytek rozszerzeń. Można również skorzystać z dostępnych płytek, takich jak Lite Carrier Board i Full-Function Evaluation Carrier Board, aby przyspieszyć proces testowania i wdrażania. Obsługuje Windows 10, Windows 11 i Ubuntu.
Producent przygotował szczegółowy przewodnik użytkownika, który w znacznym stopniu ułatwia rozpoczęcie pracy z modułem - sprawdź!

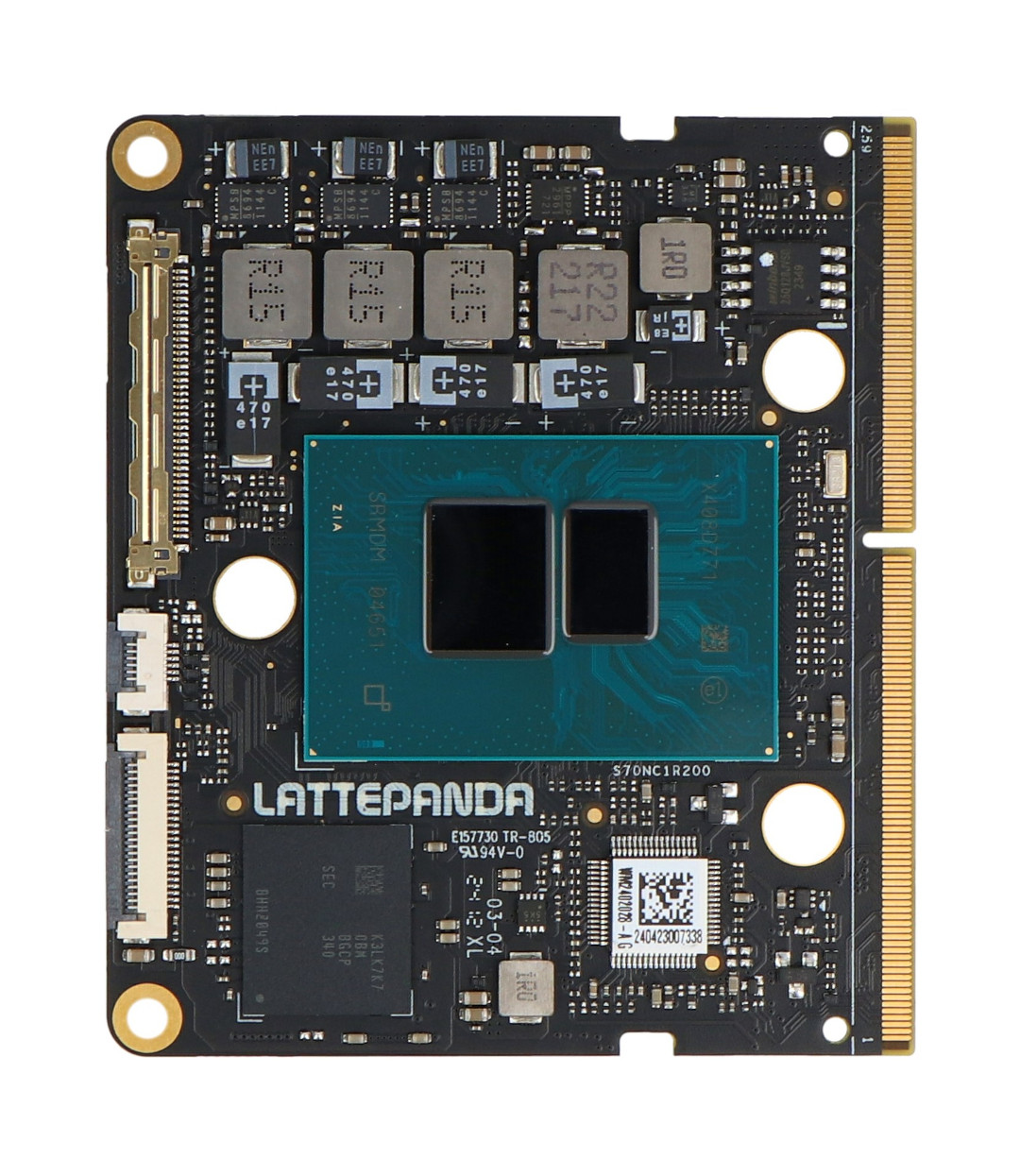

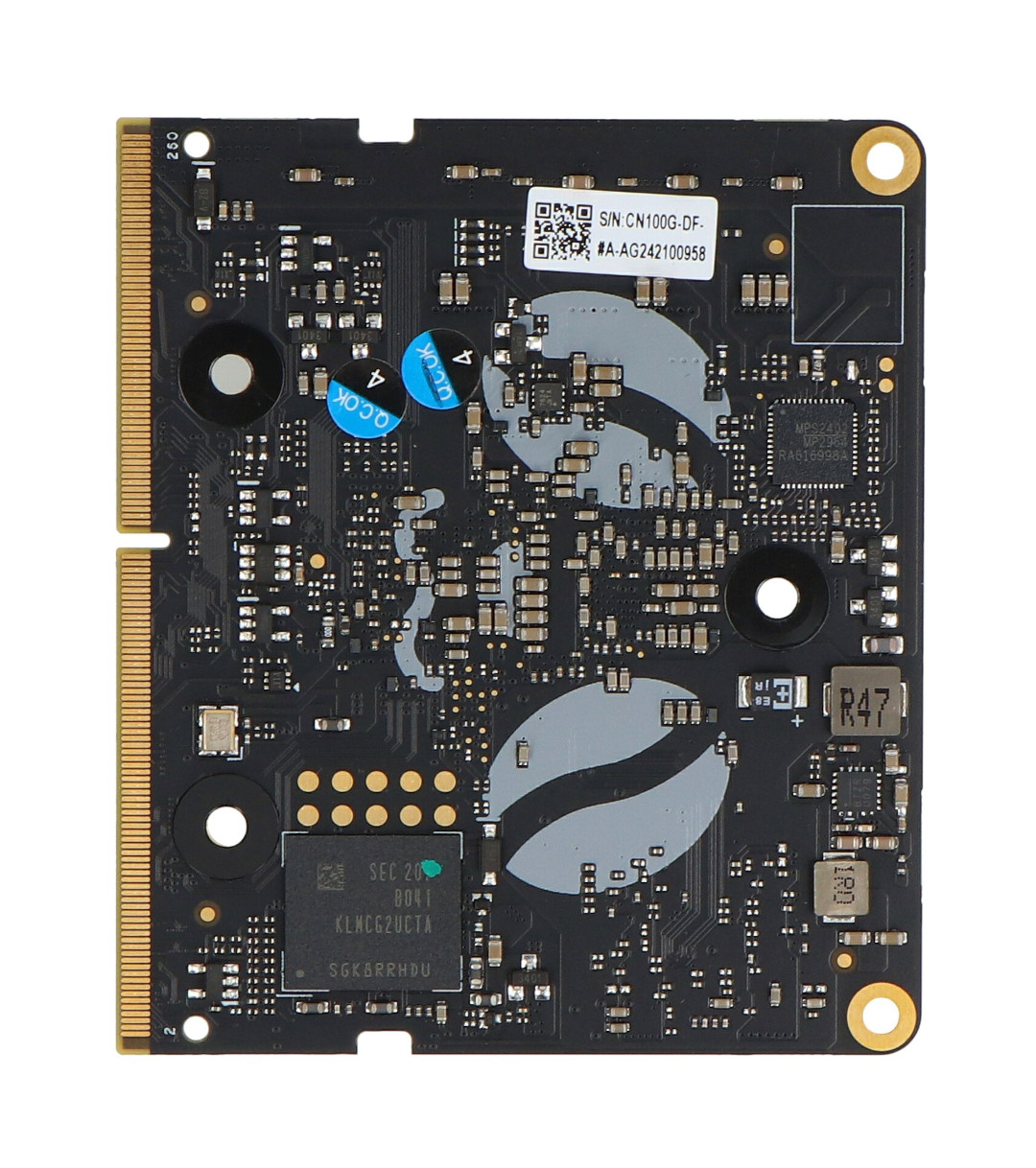

LattePanda Mu x86 - 8 GB RAM + 64 GB eMMC Intel N100.
LattePanda Mu x86 jest wyposażony w czterordzeniowy procesor Intel N100.
Główne cechy LattePanda Mu
- Procesor Intel N100: czterordzeniowy procesor, osiągający częstotliwość do 3,4 GHz, zapewniający dużą moc obliczeniową.
- Pamięć RAM: 8 GB LPDDR5 o prędkości 4800 MHz, wspierająca szybkie operacje i wielozadaniowość.
- Pamięć wewnętrzna: 64 GB eMMC 5.1, zapewniająca błyskawiczny dostęp do danych i aplikacji.
- Format kartowy: kompaktowy rozmiar 69,6 x 60 mm, umożliwiający łatwą integrację w urządzeniach o ograniczonej przestrzeni.
- Wsparcie dla wielu systemów operacyjnych: kompatybilność z Windows 10, Windows 11 i Ubuntu, oferująca szerokie możliwości oprogramowania.
- Rozbudowane złącza: 3 porty HDMI / DisplayPort, 8 portów USB 2.0, do 4 portów USB 3.2, do 9 linii PCIe 3.0, 2 porty SATA 3.0 i 64 GPIO, umożliwiające wszechstronne rozszerzenia.
- Regulacja TDP: możliwość konfiguracji od 6 W do 35 W, dostosowująca zużycie energii i wydajność w zależności od potrzeb projektu.
- Otwarty dostęp do plików projektowych: dostępność plików KiCAD ułatwiających projektowanie własnych płytek rozszerzeń.
Co jest potrzebne do uruchomienia LattePanda Mu?
- Radiator: konieczny do efektywnego odprowadzania ciepła. Upewnij się, że jest prawidłowo zainstalowany przed pierwszym uruchomieniem, aby uniknąć przegrzewania się modułu.
- Carrier Board: wybierz odpowiednią płytę nośną (Lite Carrier Board lub Full-Function Evaluation Carrier Board), która pasuje do LattePanda Mu i zapewnia potrzebne złącza i funkcje.
- Źródło zasilania: sprawdź wymagania dotyczące zasilania dla używanej płyty nośnej i podłącz odpowiedni zasilacz. Zasilanie powinno być włączane tylko wtedy, gdy wszystkie komponenty są prawidłowo podłączone.
- Podstawowe akcesoria: przewody do podłączenia zewnętrznych urządzeń, takich jak monitor (HDMI / DisplayPort), klawiatura i myszka, w zależności od potrzeb i konfiguracji.
- System operacyjny: w zależności od wyboru, może być wymagane zainstalowanie systemu operacyjnego (Windows 10, Windows 11, lub Ubuntu) na module.
Producent przygotował poradnik dla łatwiejszej instalacji systemu operacyjnego.
TDP procesora można regulować od 6 W do 35 W.
Kieszonkowy rozmiar LattePanda Mu N100 pozwala na integrację z urządzeniami o ograniczonej przestrzeni.
Zasilanie modułu LattePanda Mu
LattePanda Mu wymaga zasilania w zakresie od 9 V do 20 V. W przypadku korzystania z Lite Carrier Board, zaleca się używanie zasilacza 12 V, aby zapewnić prawidłowe działanie slotu PCIe.
Zawartość zestawu
- 1 x LattePanda Mu x86 - 8GB RAM + 64GB eMMC Intel N100
- 1 x Instrukcja obsługi
| Specyfikacja techniczna LattePanda Mu | |
|---|---|
| Procesor | Intel N100 |
| Ilość rdzeni | 4 |
| Systemy operacyjne | Windows 10 / Windows 11 Ubuntu |
| Taktowanie procesora | do 3,4 GHz |
| Układ graficzny | Intel UHD Graphics |
| Pamięć RAM | 8 GB LPDDR5 4800MT/s z obsługą IBECC |
| Pamięć masowa | 64 GB eMMC 5.1 |
| GPIO | do 64 pinów rozszerzonych o rejestry przesuwne |
| Zabezpieczenia | TDP od 6 W do 35 W |
| USB | 8 x USB2.0 typu A 4 x USB3.2 Gen2 typu A |
| PCIe 3.0 | do 9 linii |
| SATA 3.0 | do 2 portów |
| Audio | HD Audio, I2S |
| Kamera | MIPI CSI-2, do 8 ścieżek |
| SPI | tak, dla drugiego ROM-u BIOS-u i oddzielnego modułu TPM |
| SMBus | tak |
| I2C | SoC 4 porty |
| UART | SIO 1 port; SoC 3 porty |
| Napięcie zasilania | od 9 V do 20 V |
| Bateria RTC | 3 V |
| Wilgotność robocza | od 0% do 80% wilgotności względnej, bez kondensacji |
| Temperatura pracy | od 0℃ do 60℃ |
| Wymiary płytki | 69,6 x 60 mm |
