Clock Generator - generator sygnału - 8kHz-160MHz I2C - Si5351A - STEMMA QT / Qwiic - Adafruit 5640

Indeks: ADA-22384
Generator sygnału zegarowego od Adafruit, który został oparty na układzie SI5351A. Został wyposażony w oscylator kwarcowy 25 MHz oraz posiada wewnętrzną pętlę PLL, dzięki czemu może generować dowolną częstotliwość w zakresie od 8 kHz do 160 MHz. Moduł wykorzystuje interfejs I2C do komunikacji z podłączonymi urządzeniami. Posiada także dwa złącza STEMMA QT / Qwiic pozwalające na połączenia bez konieczności lutowania wyprowadzeń. Clock Generator pracuje z napięciem 3,3 V i 5 V.
Clock Generator - generator sygnału - 8kHz-160MHz I2C - Si5351A - STEMMA QT / Qwiic - Adafruit 5640
51,90 zł
42,20 zł netto
Zapłać później
Producent: Adafruit
Kompatybilny z: Arduino Raspberry Pi

Opis produktu: Clock Generator - generator sygnału - 8kHz-160MHz I2C - Si5351A - STEMMA QT / Qwiic - Adafruit 5640

Generator sygnału zegarowego od Adafruit, który został oparty na układzie SI5351A. Został wyposażony w oscylator kwarcowy 25 MHz oraz posiada wewnętrzną pętlę PLL, dzięki czemu może generować dowolną częstotliwość w zakresie od 8 kHz do 160 MHz. Moduł wykorzystuje interfejs I2C do komunikacji z podłączonymi urządzeniami. Posiada także dwa złącza STEMMA QT / Qwiic pozwalające na połączenia bez konieczności lutowania wyprowadzeń. Clock Generator pracuje z napięciem 3,3 V i 5 V.

Produkt kompatybilny z Arduino i Raspberry Pi!

Producent przygotował szczegółowy przewodnik użytkownika, który ułatwi Ci rozpoczęcie pracy z generatorem - sprawdź!

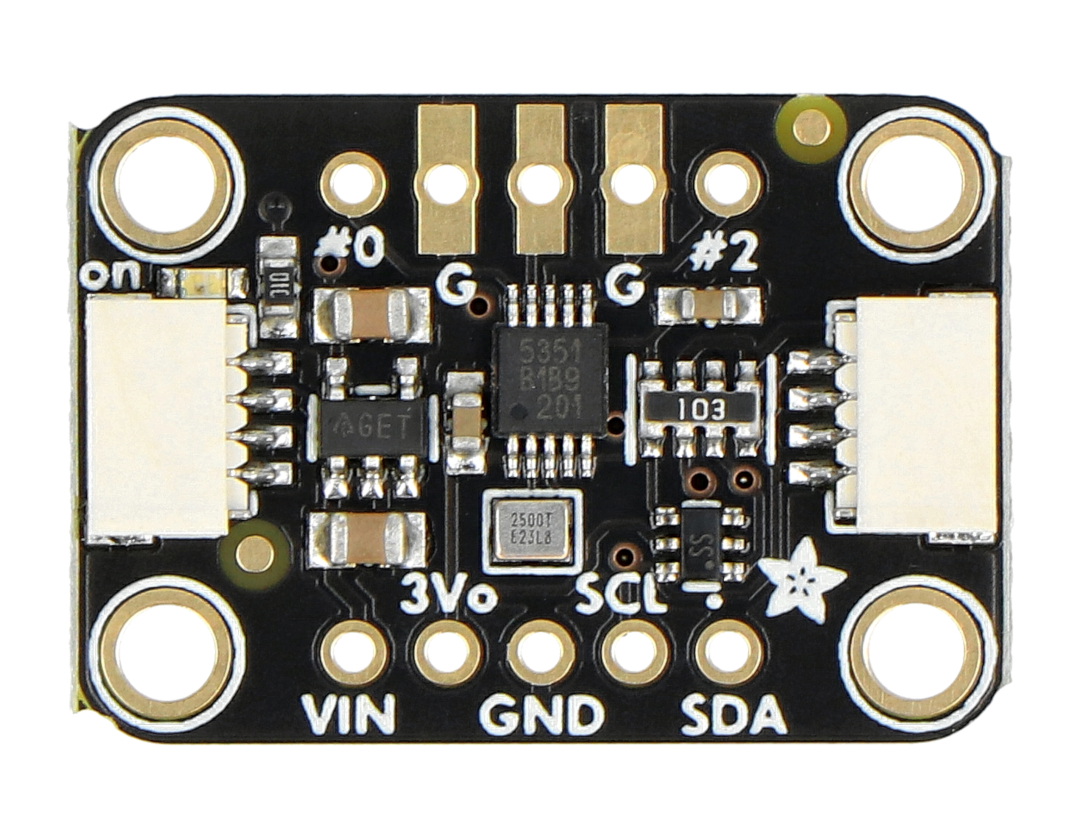

Clock Generator - generator sygnału 8kHz-160MHz I2C - Si5351A - Adafruit 5640.

Clock Generator - generator sygnału 8kHz-160MHz I2C - Si5351A - Adafruit 5640.

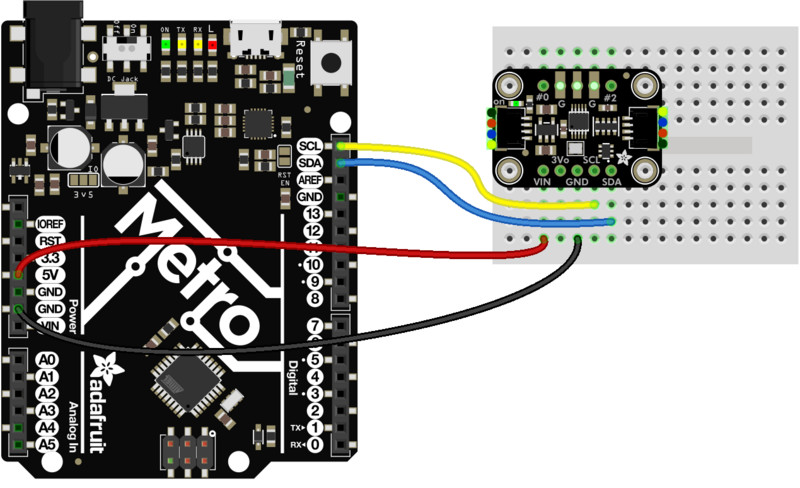

Przedmiotem sprzedaży jest wyłącznie generator sygnału - płytkę Metro oraz płytkę stykową należy nabyć osobno.

Przedmiotem sprzedaży jest wyłącznie generator sygnału - płytkę Metro oraz płytkę stykową należy nabyć osobno.

Cechy szczególne modułu

  • Generuje do 3 częstotliwości niezwiązanych z liczbami całkowitymi w zakresie od 8 kHz do 160 MHz
  • Wysoce liniowy VCXO
  • Niski jitter okresu wyjściowego 100 ps pp
  • Konfigurowalne widmo rozproszone do wyboru na każdym wyjściu
  • Obsługuje statyczne przesunięcie fazowe
  • Bardzo niskie zużycie energii
  • Zgodny z PCIE Gen 1
  • Obsługuje HCSL

Opis wyprowadzeń

  • VIN - pin zasilania od 3 V do 5 V
  • GND - masa układu
  • SCL - linia zegara magistrali I2C
  • SDA - linia danych magistrali I2C
  • 0, 1, 2 - niezależne wyjścia

Specyfikacja techniczna generatora sygnału

  • Wbudowany układ: Si5351A
  • Napięcie zasilania: od 3,0 V do 5,0 V
  • Interfejs komunikacyjny: magistrala I2C
  • Zakres częstotliwości: od 8 kHz do 160 MHz
  • Oscylator kwarcowy: 25 MHz
  • Ilość wejść: trzy niezależne
  • Wyprowadzenia:
    • pola lutownicze - złącza goldpin raster 2,54 mm do samodzielnego lutowania zawarte w zestawie
    • złącza STEMMA QT / Qwiic
  • Cztery otwory montażowe o średnicy 2 mm
  • Wymiary modułu: 25,3 x 17,7 x 4,7 mm
  • Masa: 1,7 g

Zawartość zestawu

  • Clock Generator - generator sygnału 8kHz-160MHz I2C - Si5351A
  • Listwa goldpin 1x16 pin - raster 2,54 mm

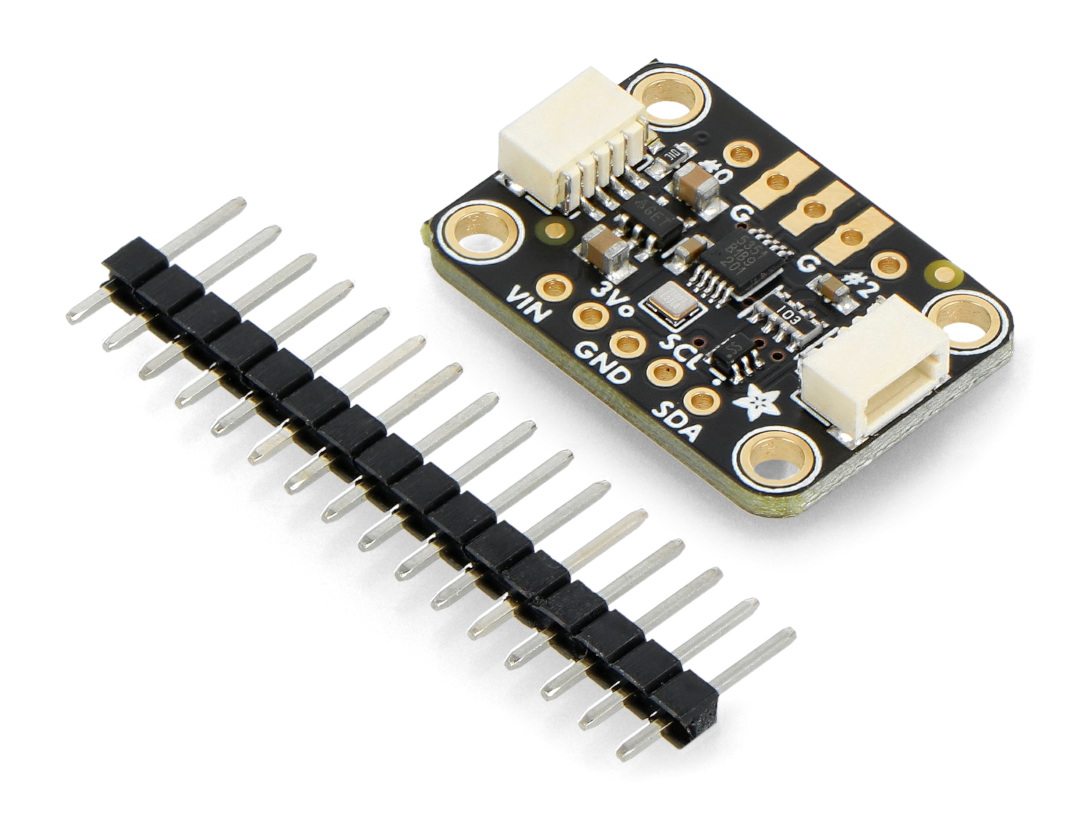

Elementy wchodzące w skład zestawu.

Elementy wchodzące w skład zestawu.

Szerokość opakowania 7.6 cm
Wysokość opakowania 8 cm
Głębokość opakowania 1 cm
Masa opakowania 0.004 kg
