Opis
Moduł wyposażony w przekaźnik firmy Relpol z cewką zasilaną napięciem 12 V z optyczną izolacją wejścia oraz otworami montażowymi. Układ przeznaczony do pracy z GSM Kontrolerem i LAN Kontrolerem. Charakteryzuje się wysoką odpornością na udary. Specjalna konstrukcja zestyków usuwającą przy każdym przełączeniu tlenki metali dodatkowo powoduje wydłużenie czasu bezawaryjnej eksploatacji. Optoizolacja separuje sygnał sterujący od części związanej z zasilaniem przekaźnika, dzięki czemu zapewnia bezpieczeństwo pracy układu sterującego.
Wyjścia przekaźnika: COM, NO, NC.

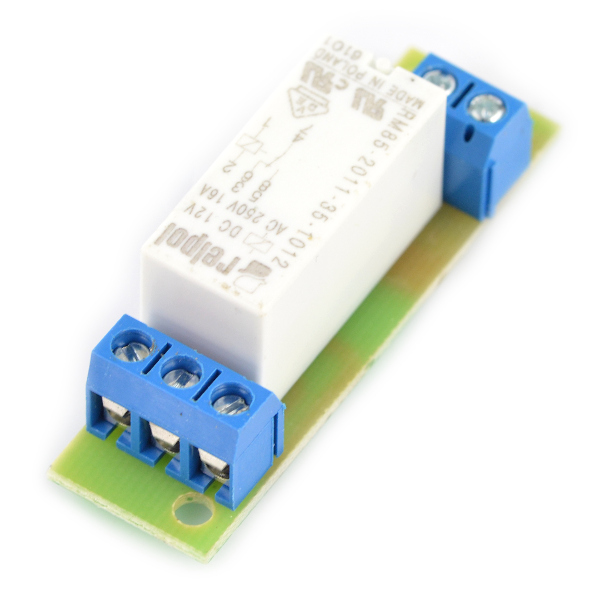

Tinycontrol GSMKON-101 - płytka przekaźników.
Przykłady zastosowania
- Sterownik oświetlenia
- Sterownik układów wykonawczych
- Włącznik do urządzeń elektrycznych w tym silników
Specyfikacja
- Napięcie zasilania: od 9 V do 15V DC
- Maksymalne obciążenie:
- 16 A / 250 V AC
- 16 A / 24 V DC
- Wyjścia przekaźnika: COM, NO, NC
- Rezystancja zestyków: poniżej 100 mΩ
- Materiał zestyków: AgSnO2
- Temperatura pracy: od -30 °C do 70 °C
- Wymiary: 56 x 16 x 17 mm
- Masa: 21 g
Tinycontrol GSMKON-101 - płytka przekaźników 1x 16A / cewka 12V do GSM/LAN kontrolera
Prezentowany przekaźnik na szynę DIN wyróżnia się uniwersalnym zastosowaniem. Urządzenie umożliwia obsługę różnego rodzaju protokołów komunikacyjnych. Ponadto przekaźnik jest wyposażony w jeden styk normalnie otwarty i normalnie zamknięty, a także w styk umożliwiający przełączenia pomiędzy NC a NO.
Płytka przekaźnikowa Tinycontrol jest często wykorzystywana w automatyzacji procesów, wykorzystując wcześniej zaprogramowany harmonogram zdarzeń. Urządzenie współpracuje z aplikacją na urządzenia mobilne udostępnioną przez producenta.
Tinycontrol GSMKON-101 - dodatkowe informacje
Urządzenie może być bezpiecznie zasilane prądem o napięciu zawierającym się w zakresie od od 9 V do 15 V DC. Z kolei maksymalne obciążenie to odpowiednio 16 A / 250 V AC i 16 A / 24 V DC.
Szeroki zakres temperatury roboczej wynoszący od od -30 °C do 70 °C sprawia, że przekaźnik Relpol wyróżnia się uniwersalnym zastosowaniem. Obecność otworów montażowych ułatwia instalację urządzenia.
