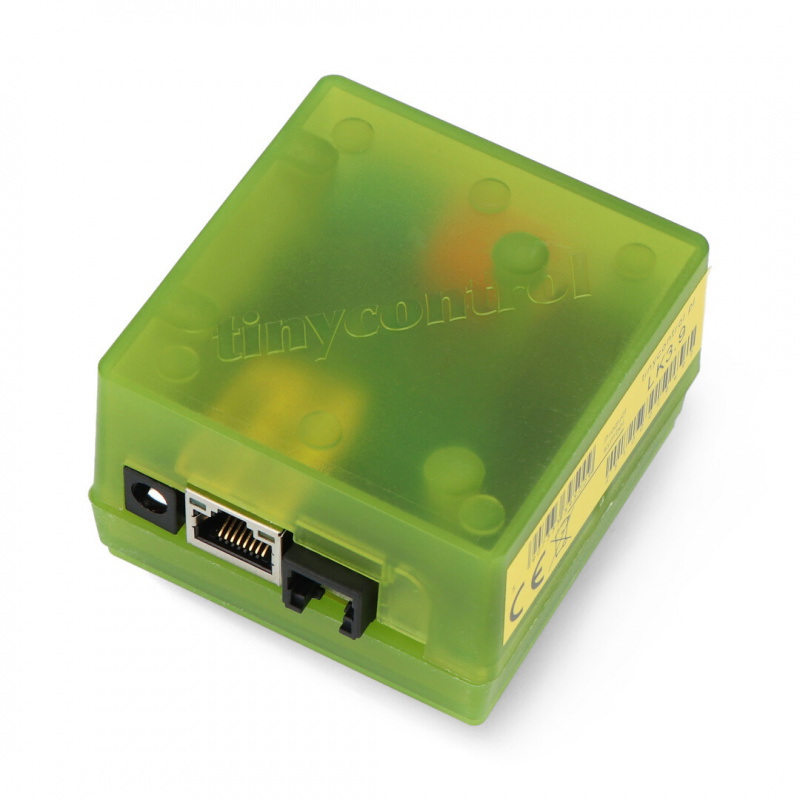

Opis produktu: Tinycontrol-111 - kontroler LAN LK3.9 HW - cyfrowe I/O / 1-wire / I2C
Urządzenie spełniające rolę serwera WWW. Pozwala na odczyt czujników oraz zdalną kontrolę 6 wyjść. Ta wersja posiada wiele ulepszeń w stosunku do wersji V2, np. wzmacniacze sygnałów, obsługę magistrali I2C, nowoczesny serwer WWW, rozbudowaną tablicę zdarzeń i Scheduler oraz nowy protokół komunikacji: MQTT. Płytka może być zasilana poprzez PoE. LAN kontroler działa jako prosta automatyka domowa. Obecnie kontroler w wersji sprzętowej LK3.9.
LAN kontroler LK3.9 znajduje zastosowanie jako prosta automatyka domowa. Potrafi kontrolować stan instalacji, prowadzić pomiar źródeł odnawialnych lub działać jako miernik zużycia energii dla różnych urządzeń. Zastosowanie może być dowolne według potrzeb klienta.

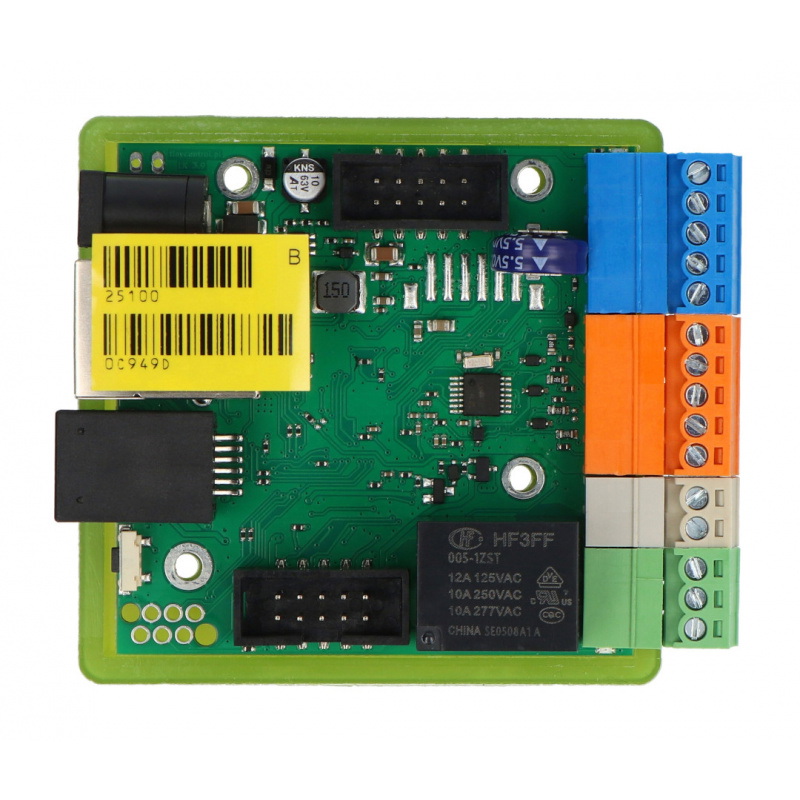

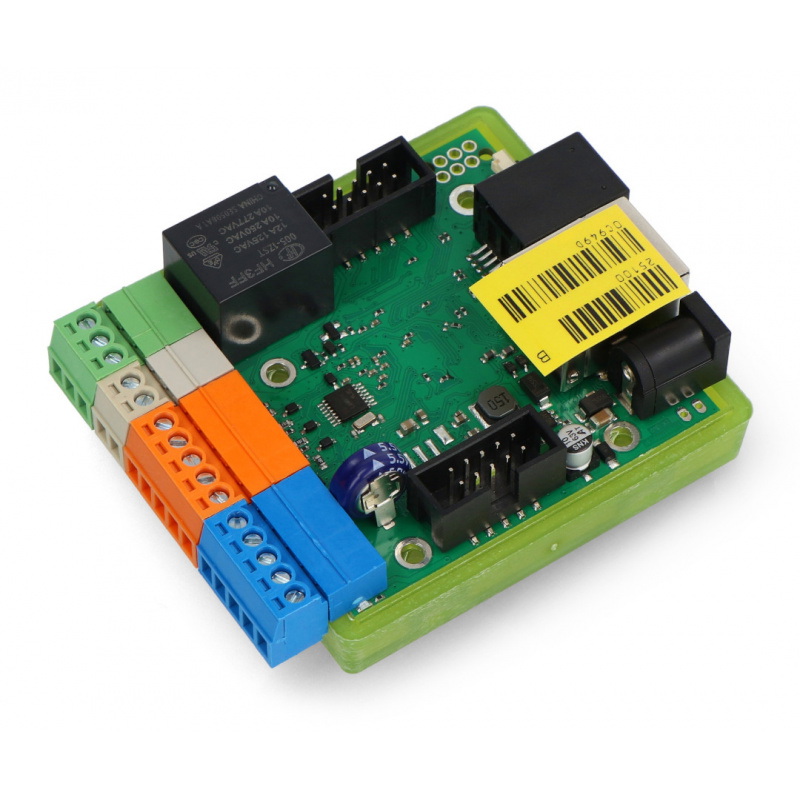

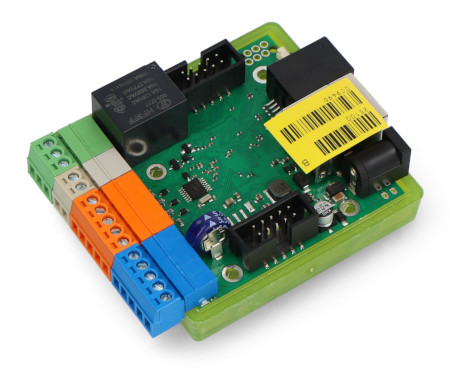

Tinycontrol LAN LK3.9 HW.
Ulepszenia w stosunku do poprzedniej wersji
Moduł posiada szereg ulepszeń w stosunku do wersji V2.
- Wzmacniacze do pomiaru małych sygnałów umożliwiające, np. pomiar prądu AC
- Obsługa magistrali I2C
- Nowy protokół komunikacji MQTT pozwalający na zdalne gromadzenie, przetwarzanie i podgląd danych, a także sterowanie wyjściami w przypadku gdy moduł znajduje się za routerem
- Serwer WWW o większej funkcjonalności: nowe menu i ogromne możliwości konfiguracyjne
- Rozszerzona Tablica Zdarzeń pozwalająca sprawdzać warunki na dwóch wejściach
- Nowy Scheduler posiadający wirtualne wyjście EVNT, którego można wykorzystać w tablicy zdarzeń, prosto programując w ten sposób czas i okoliczności włączenia zdarzenia, możliwość ustawienia konkretnej daty
- Serwer MQTT
- Gromadzenia wysyłanych danych z czujników LAN Kontrolera i obrazowanie ich na wykresach: Charts, Listings
- Ustawienia filtrów dla przychodzących danych do wysyłania komunikatów MQTT: Format/Filter/Topic (np sterowanie wyjściami jednego urządzenia w oparciu o odczyty innego)
- Sterowania wg ustawień czasowych o dużej liczbie zdarzeń: Manage tasks
- Sterowania LAN Kontrolerem z aplikacji na telefon lub poprzez stronę www - niezależnie od miejsca podłączenia w sieci.
- Watchdog - możliwość monitorowania 6 urządzeń, większa ilość opcji konfiguracji.
- Wejścia analogowe INPA1-2 posiadają zakres napięcia 5 V / 55 V
- Montaż na szynie DIN
Przykłady zastosowań
- Watchdog ISP do sprawdzania połączenia Ethernet i resetowania urządzeń
- Kontrola temperatury w pomieszczeniach
- Zdalne sterowanie oświetleniem
- Sterowanie włączaniem i wyłączeniem za pomocą włącznika ściennego lub zdalnie
- Monitoring napięcia zasilania i przełączanie na źródło zapasowe
- Zdalne włączanie odległych urządzeń
- Pomiary pracy ogniw słonecznych, turbin wiatrowych, itp.
- Kontrola ładowania akumulatorów
- Pomiar zużycia energii przez odbiorniki prądu zmiennego AC
- Kontrola i sterowanie temperaturą i wilgotnością w szklarniach
- i wiele innych

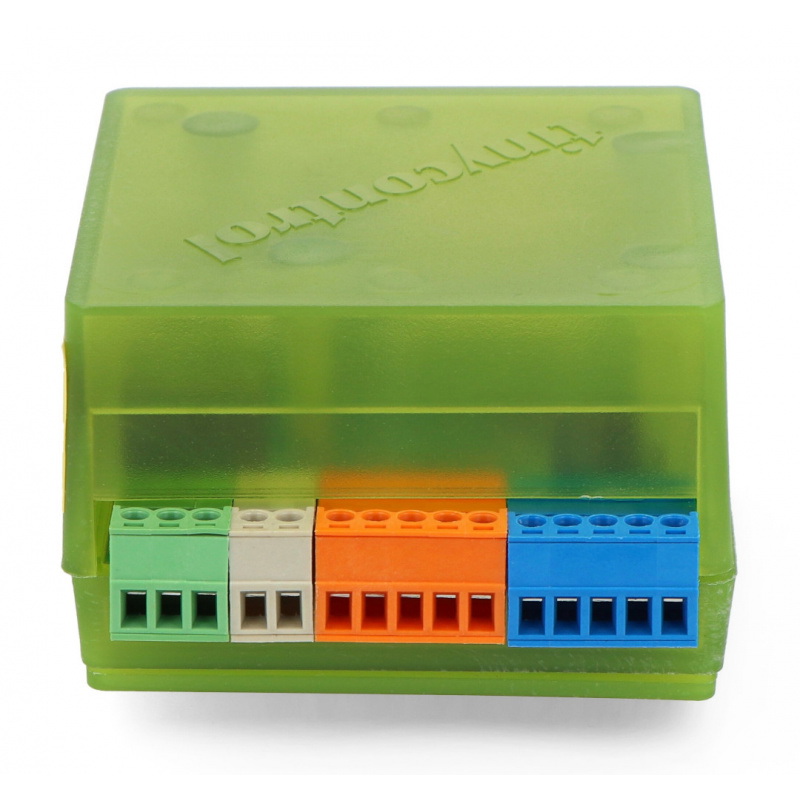

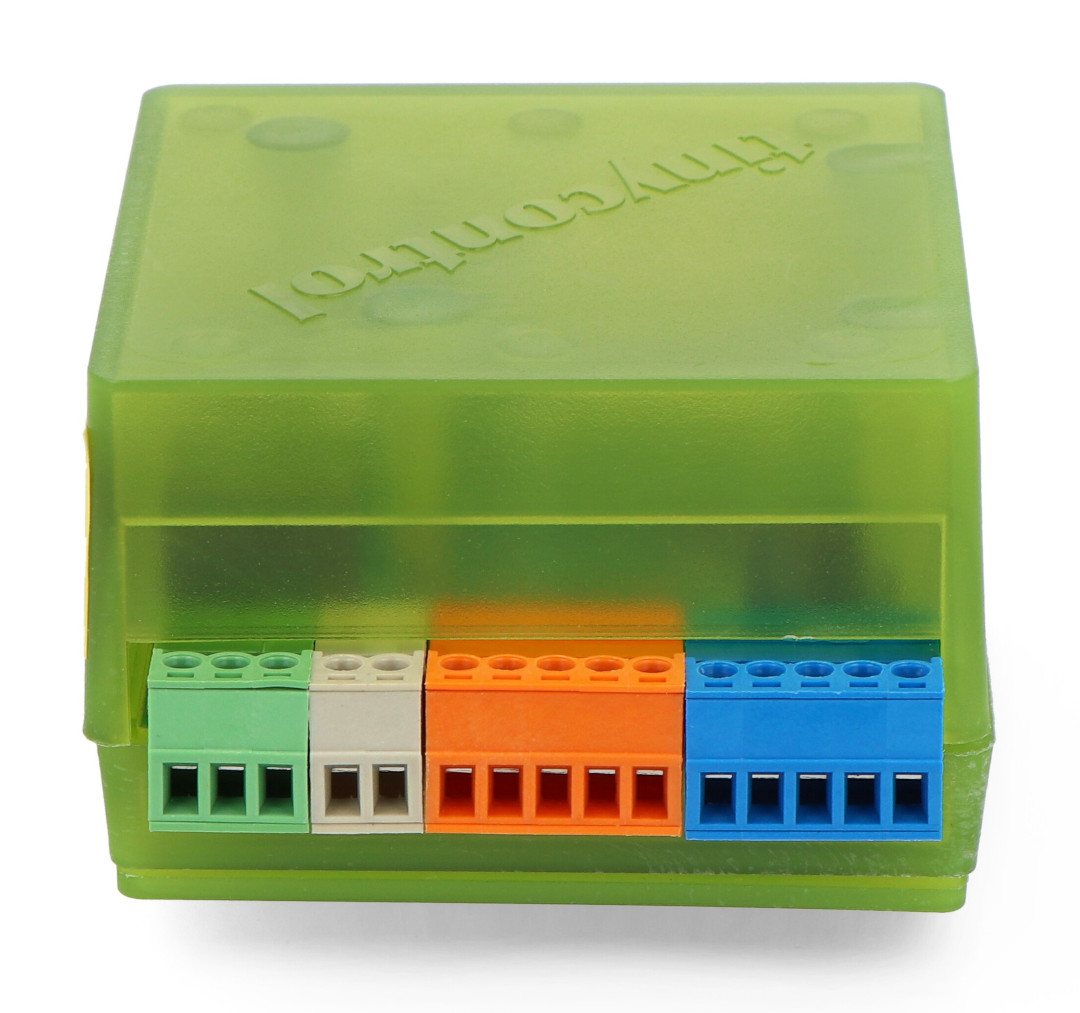

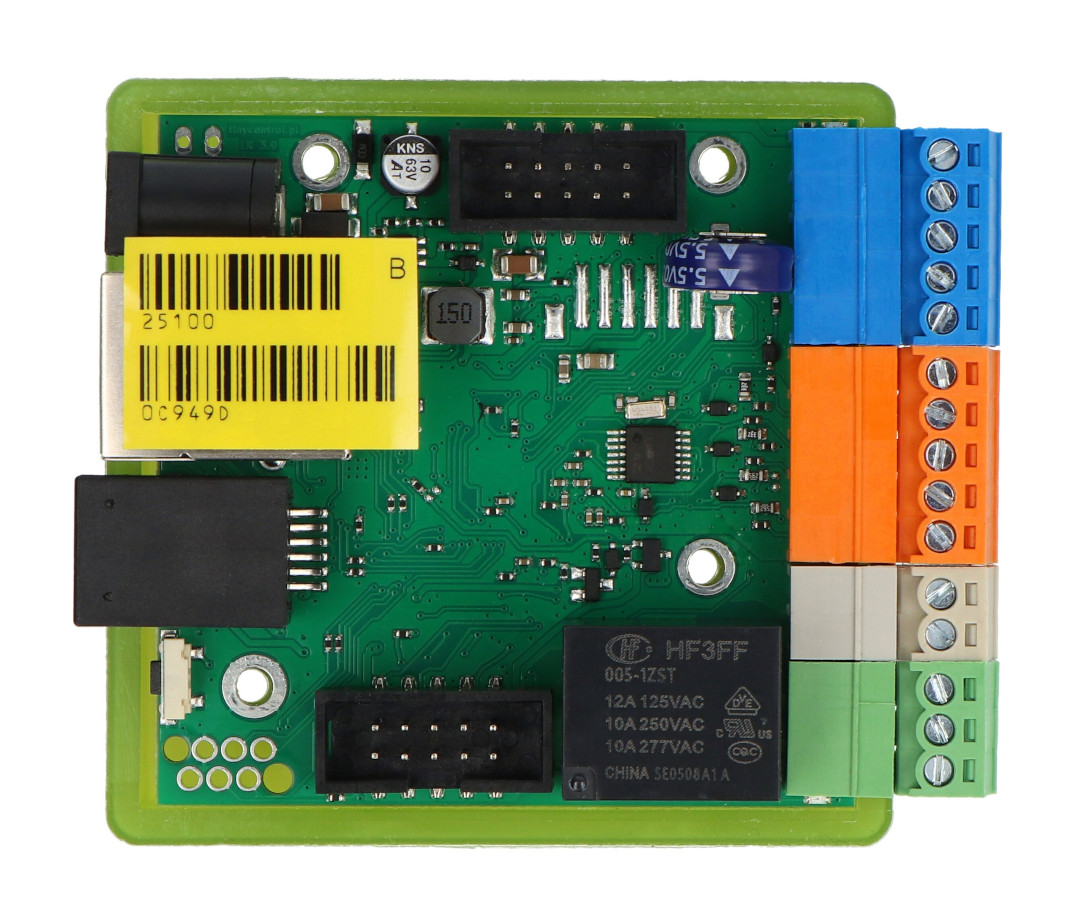

Tinycontrol LAN LK3.9 HW.

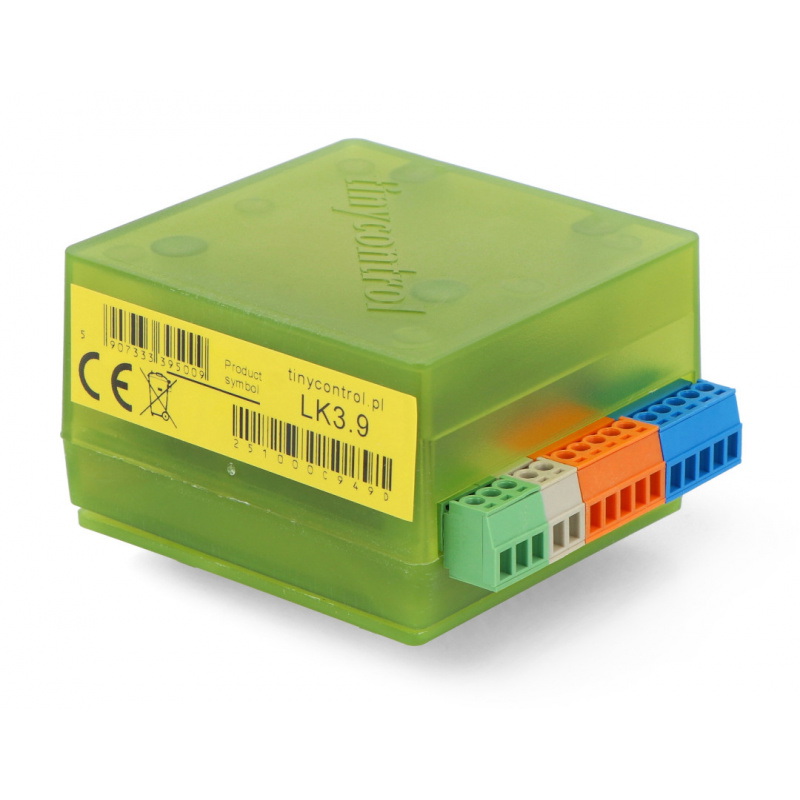

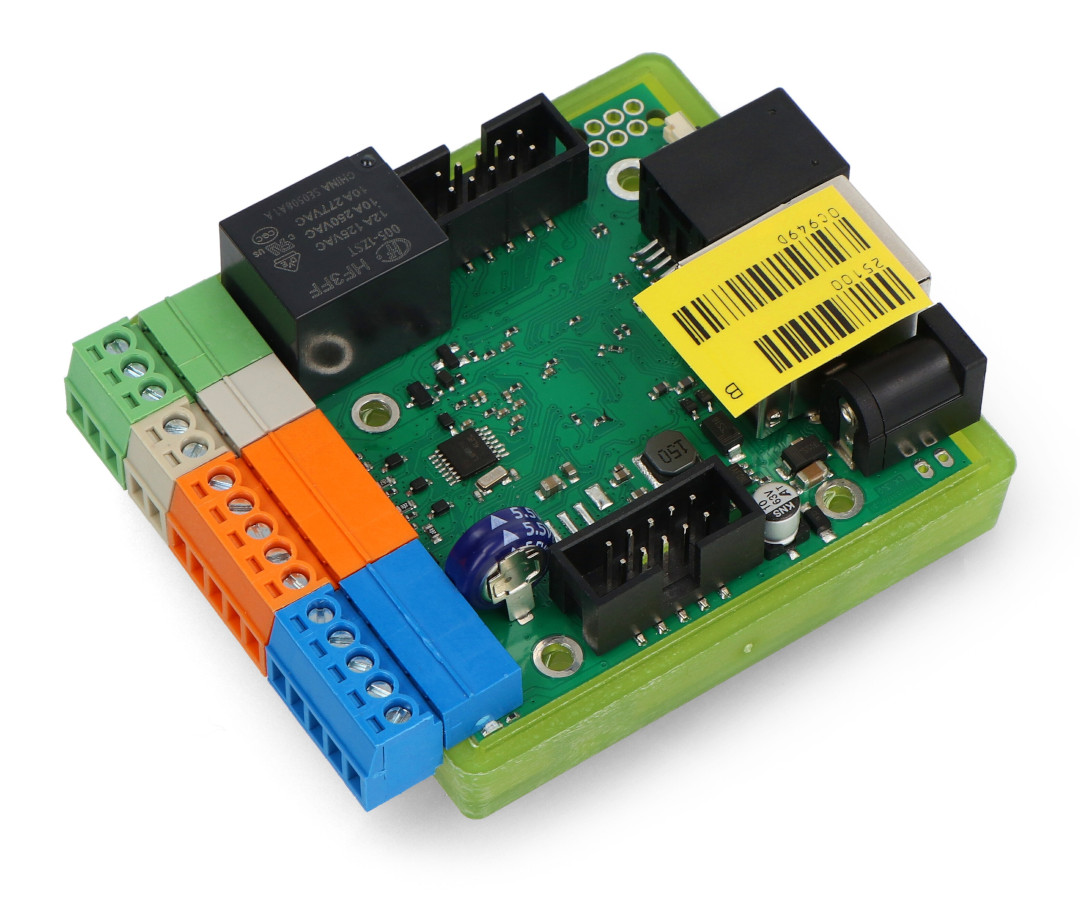

Tinycontrol LAN LK3.9 HW.
Specyfikacja urządzenia
- Napięcie zasilania: od 8 V do 55 V
- Pobór mocy: 0,5 W (bez załączonych przekaźników)
- Zasilanie:
- Zewnętrzny zasilacz DC 5,5 /2,5 mm
- PoE (Power over Ethernet)
- Interfejs: Ethernet 10/100 Mbit/s, Wi-Fi 802.11n, RS485 Modbus RTU
- 2 wejścia analogowe z przełączanym wzmocnieniem: pomiar od 1 mV do 33 V
- 2 wejścia analogowe z przełączanym wzmocnieniem: pomiar od 1 mV do 55 V
- 2 wejścia analogowe do 3,3 V: do pomiaru prądów DC przez dodatkowe czujniki
- 1 wejście cyfrowe w standardzie 1-wire i I2C: od 4 do 6 czujników DS18B20 oraz do 2 czujników I2C
- Obsługa czujników temperatury i wilgotności AM2320 i BME280
- 4 wejścia logiczne: czujniki stanu i czujniki impulsów
- 1 przekaźnik: NZ, NO i C
- 1 wyjście tranzystorowe: sterowanie urządzeniami do 1 A
- 4 wyjścia do załączania tranzystorów, przekaźników, itp.
- 4 wyjścia PWM z możliwością sterowania serwami (po upgradzie)
- Interfejs UART: do komunikacji, np. z Inwerami (np. Duraluxe)
- Współpraca z modułami komunikacyjnymi LoRa, GSM - możliwość wysyłania SMS (po upgradzie)
- Pomiar temperatury i napięcia zasilania na płytce
- Możliwość wgrania własnej strony WWW (po upgradzie)
- Logowanie jako admin (konfiguracja) lub jako user (tylko podgląd)
- Tablica zdarzeń z możliwością sprawdzania dwóch warunków
- Protokoły komunikacyjne: SNMP, HTTP GET/POST request oraz MQTT
- Możliwość zbierania danych w chmurze (po upgradzie)
- Możliwość zdalnego sterowania wyjściami urządzenia nawet gdy jest ono za routerem poprzez chmurę, także ze smartphonu (po upgradzie)
- Przekaźnik: 255 VAC / 10 A
- Temperatura pracy: od -20°C do 85°C
- Wymiary: 66 x 79 x 40 mm
- Masa: 90 g
