Opis produktu: Tinycontrol INA740 - cyfrowy monitor mocy I2C do pomiaru prądu, napięcia, mocy i energii - na szynę DIN
INA740 to cyfrowy monitor mocy wyposażony w zintegrowany element pomiarowy prądu oraz wysokiej klasy 16-bitowy przetwornik delta-sigma, zapewniający dokładne pomiary parametrów elektrycznych. Moduł został zaprojektowany z myślą o bezpośrednim montażu na standardowej szynie DIN 35 mm. Umożliwia dwukierunkowy pomiar prądu do ±24 A oraz napięcia do 85 V, jednocześnie obliczając moc i energię pobieraną przez odbiornik. Dodatkowo monitor udostępnia pomiar temperatury układu scalonego, a komunikacja za pomocą magistrali I2C zapewnia łatwą integrację z kontrolerem LK4, Arduino oraz innymi systemami wyposażonymi w ten interfejs. Czteropozycyjny przełącznik umożliwia zmianę adresu I2C i pracę nawet czterech modułów na jednej magistrali.

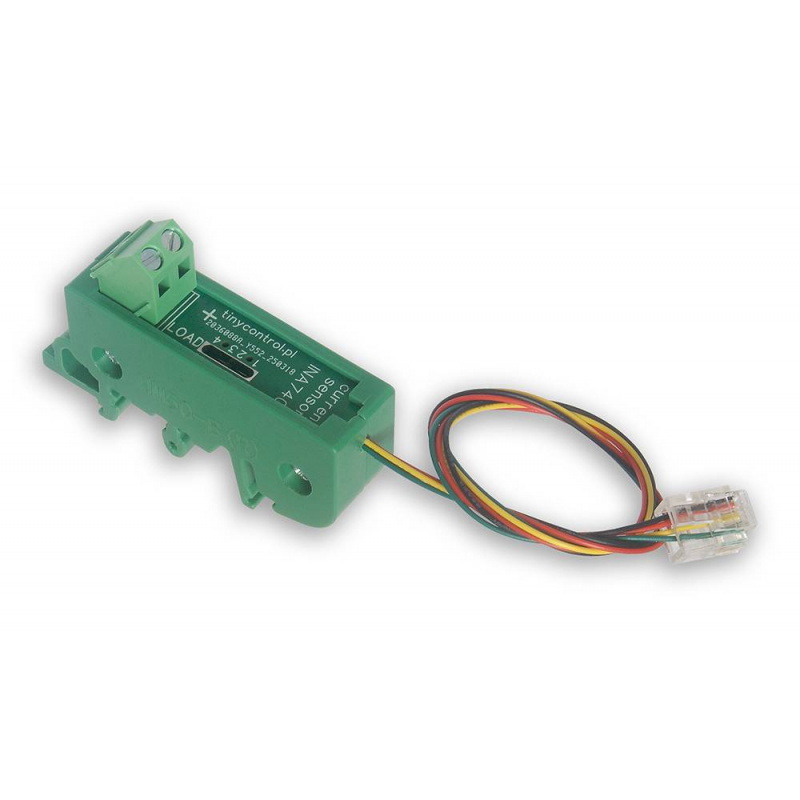

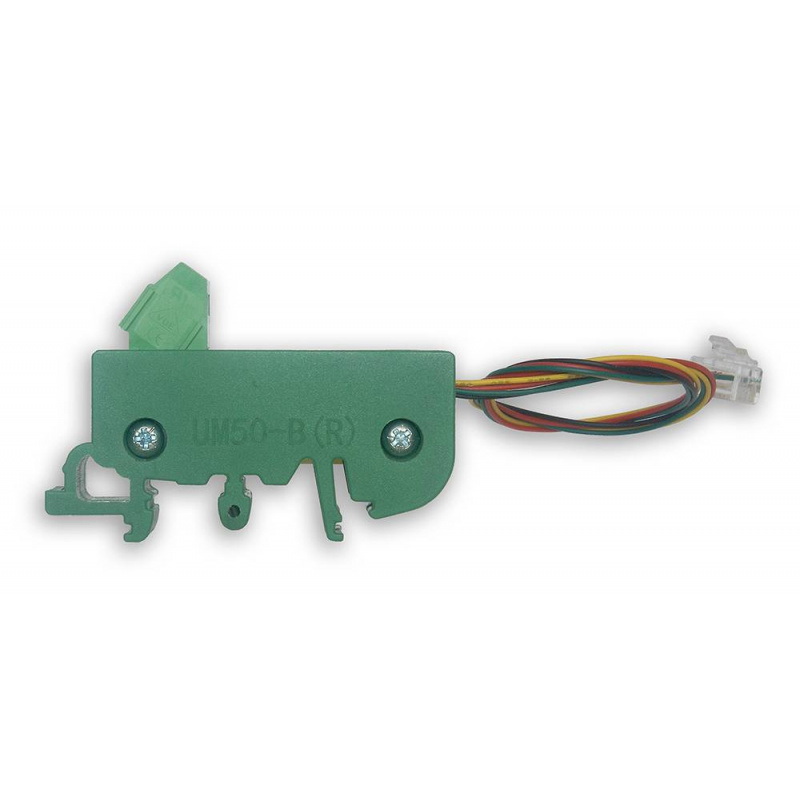

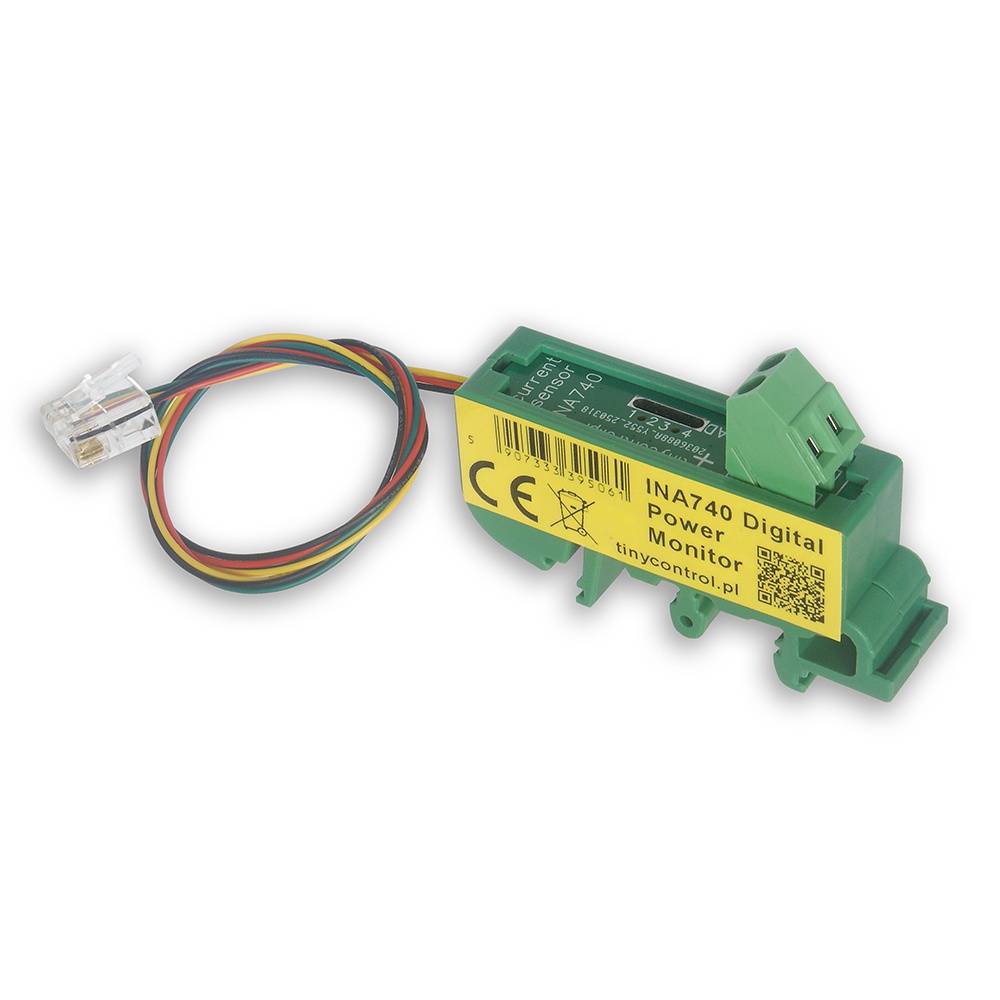

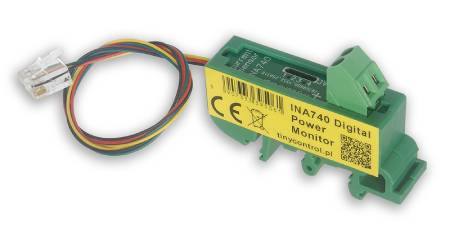

Tinycontrol INA740 - cyfrowy monitor mocy I2C do pomiaru prądu, napięcia, mocy i energii - na szynę DIN.

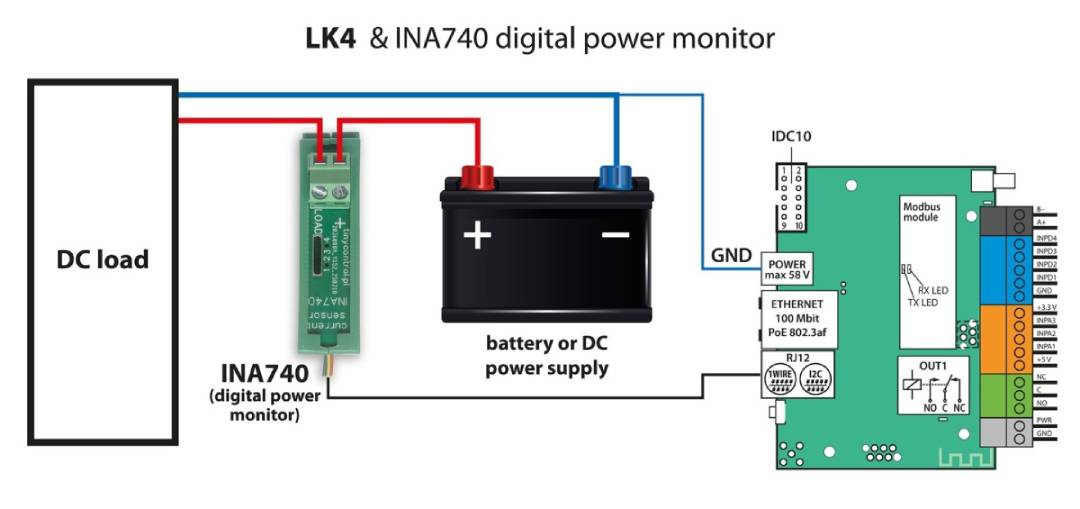

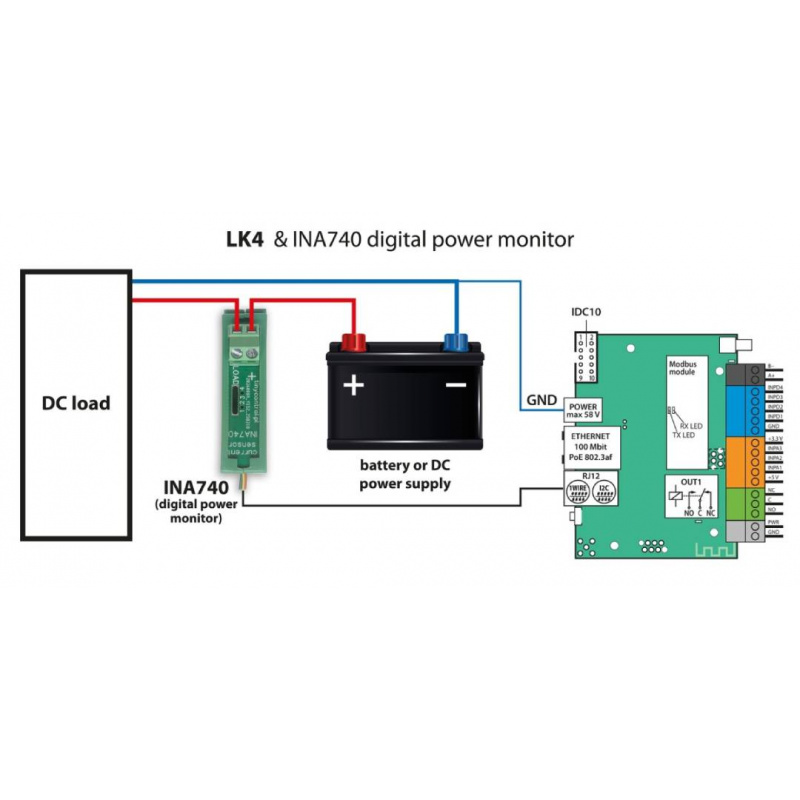

Schemat podłączenia.
Główne cechy monitora mocy INA740
- Pomiar wielu parametrów: jednoczesny pomiar prądu, napięcia, mocy, energii oraz temperatury układu
- Dwukierunkowy pomiar prądu: dokładny monitoring natężenia w zakresie do ±24 A (z limitem układu scalonego do ±35 A)
- Szeroki zakres napięć: obsługa napięcia magistrali w przedziale od 0 V do 85 V
- 16-bitowy przetwornik ADC: wysoka rozdzielczość i precyzja pomiarów
- Interfejs I2C: łatwa integracja z kontrolerem LK4, Arduino i innymi systemami wyposażonymi w magistralę I2C
- Konfigurowalny adres I2C: 4-pozycyjny przełącznik DIP-switch pozwala na łatwą zmianę adresu I2C i pracę do 4 czujników na jednej magistrali (funkcjonalność dostępna z LK4)
- Montaż na szynie DIN: wygodna instalacja w szafach sterowniczych i systemach automatyki
- Wbudowany czujnik temperatury: monitorowanie temperatury układu z wysoką dokładnością
- Niska rezystancja bocznika: 800 µΩ ogranicza straty mocy podczas pomiaru
Specyfikacja techniczna czujnika
- Zakres pomiaru prądu: ±24 A (dwukierunkowo)
- Zakres pomiaru napięcia: od 0 V do 85 V
- Rozdzielczość przetwornika: 16 bit
- Interfejs komunikacyjny: I2C
- Rezystancja bocznika: 800 µΩ
- Prąd przesunięcia: maks. ±62,5 mA
- Dokładność pomiaru mocy: maks. ±1,6%
- Dokładność pomiaru energii: maks. ±2,1%
- Dokładność czujnika temperatury: maks. ±1,5°C przy 25°C
- Napięcie zasilania: 3,3 V
- Obsługiwany przewód: od 12 AWG do 24 AWG (średnica od 0,5 mm do 2 mm)
- Montaż: szyna DIN 35 mm
- Długość przewodu: 27 cm
- Wymiary: 63 x 16 x 44 mm
Zawartość zestawu
- Cyfrowy monitor mocy INA740 - wersja DIN

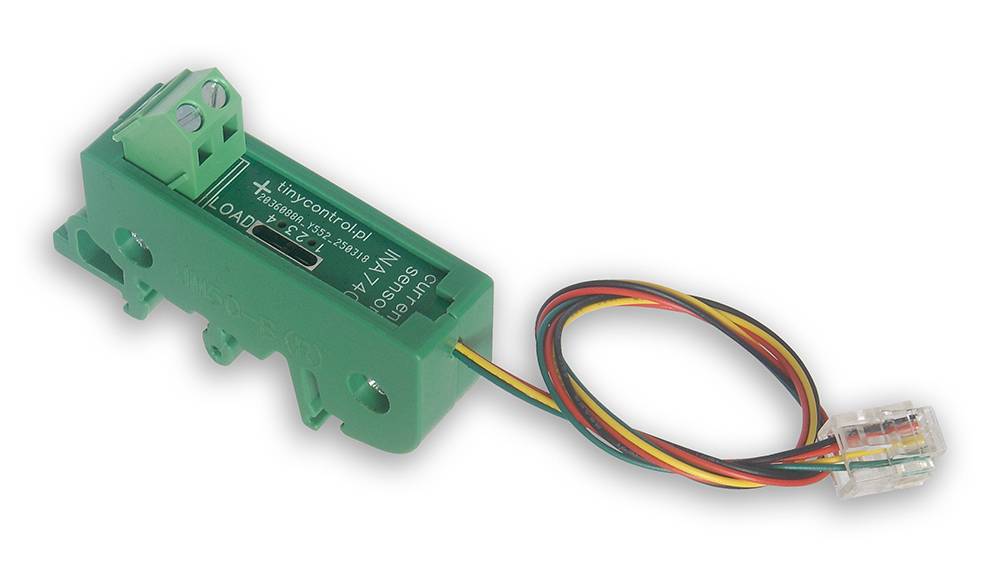

Moduł posiada 4-pozycyjny przełącznik, umożliwiający zmianę adresu I2C.
