Opis produktu: Kamera stereoskopowa 1Mpx do Raspberry Pi oraz Nvidia Jetson Nano - Arducam B0266
Zestaw dwóch kamer, Arducam które pozwalają stworzyć kamerę stereoskopową w oparciu o minikomputer Raspberry Pi lub Nvidia Jetson Nano. Dwie kamery łączą się z płytką główną z wykorzystaniem taśmy, można dowolnie zmieniać położenie kamer, w celu uzyskania różnych perspektyw. Kamery wyposażone w sensor OV9281 ze złączem MIPI CSI-2 oraz standardowy sterownik Video4Linux2 (V4L2). Klatki obu kamer są sprzętowo zsynchronizowane, nie ma potrzeby dodatkowego uwzględnienia schematu synchronizacji za pomocą znacznika czasu. Dzięki Mono Global Shutter możliwe jest fotografowanie szybko poruszających się obiektów, powstałe zdjęcie będzie ostre i wyraźne. Rozdzielczość kamer wynosi 1 Mpx, wyposażone zostały w obiektywy o formacie 1/2,7" o zniekształceniu do 1%. Długość ogniskowej wynosi 2,8 mm, a kąt widzenia to 70°.

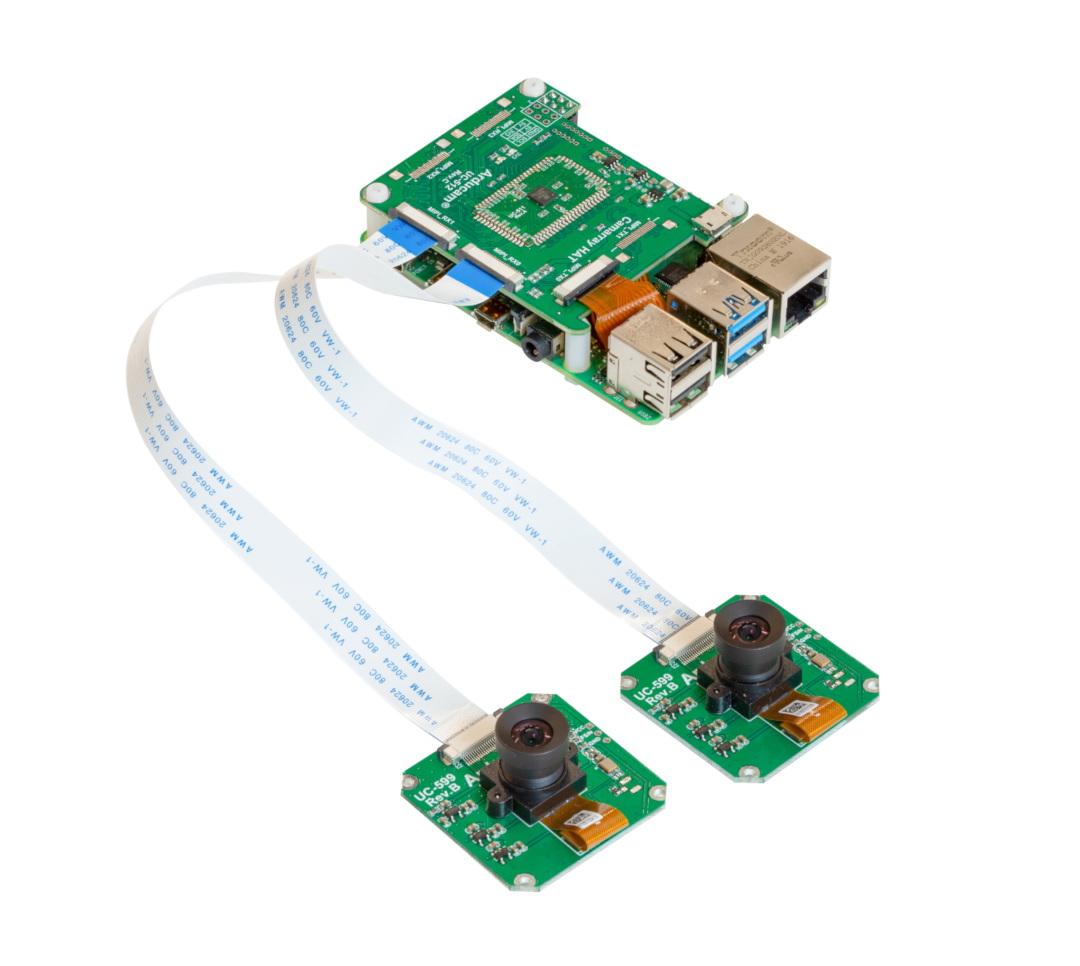

Połączenie kamer z Raspberry Pi.

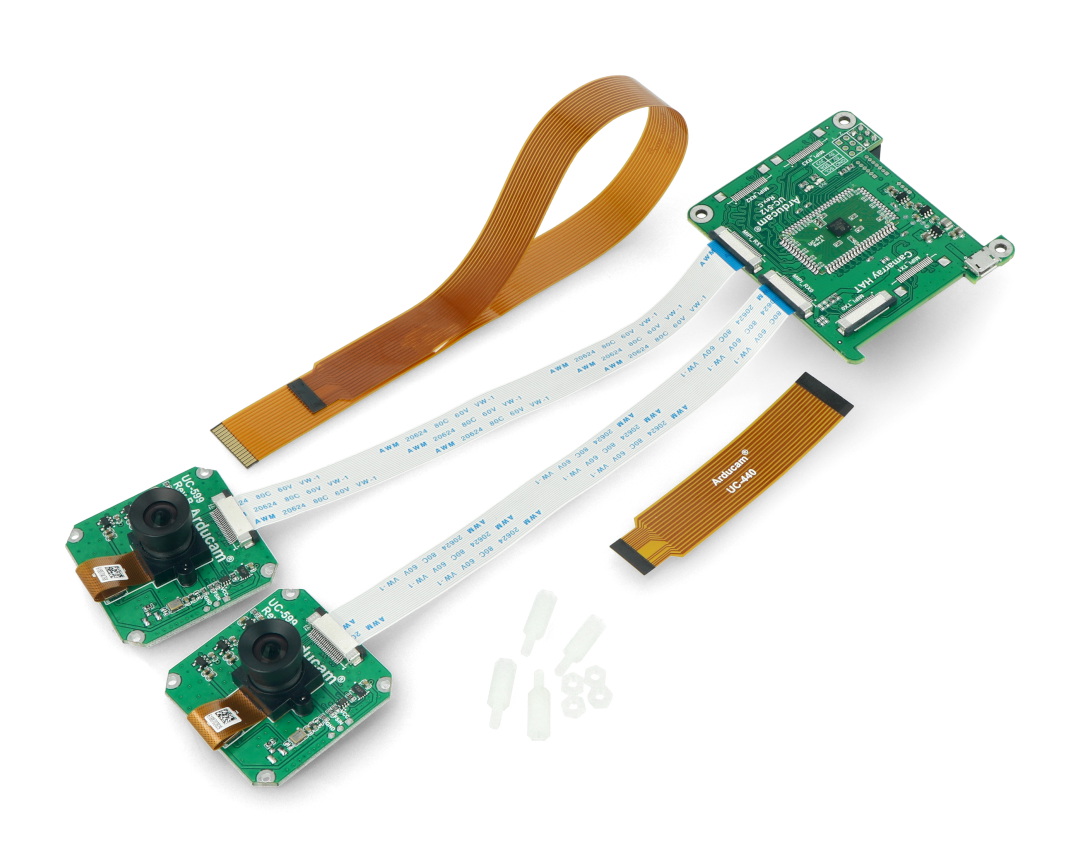

Zawartość zestawu.Uwaga!
Sterownik kamery korzysta z jądra systemu operacyjnego. Aktualizowanie lub obniżanie wersji systemu może spowodować zmianę kernela systemu, co wiąże się ze zmianą sterownika.
Zestaw nie jest kompatybilny z Raspberry Pi Zero.
Zastosowanie kamery
- Śledzenie twarzy i oczu
- Wykrywanie gestów
- Detekcja ruchu
- Rekonstrukcja 3D
- Aplikacje wizyjne związane z głębią
Zawartość zestawu
- 2 x kamera OV9281 1 Mpx
- 1 x nakładka HAT do kamer
- 2 x taśma 10 mm 22-pin
- 1 x taśma 300 mm 15-pin - 22-pin
- 1 x taśma 73 mm 15-pin - 22-pin
- 4 x dystans nylonowy M2,5 x 10 mm
- 4 x nakrętka nylonowa M2,5
- 4 x śruba nylonowa M2,5 x 6 mm
Specyfikacja zestawu ArduCam
- Nakładka HAT:
- Kompatybilna z Raspberry Pi 4B / 3B+ / 3B oraz Nvidia Jetson Nano / NX
- Dwa wejścia kamery MIPI oraz jedno wyjście MIPI
- Obsługa wejść MIPI 1/2 linii do 1 Gb/s/linię
- Obsługa 2-pasmowego wyjścia MIPI do 1 Gb/s/linię
- Obsługa formatu wyjściowego RAW8 / RAW10 / RAW12, format wyjściowy zmienia się automatycznie wraz z formatem wejściowym
- Obsługa standardowej platformy V4L2
- Obsługa kamer Arducam do 16 Mpx
- Obsługa kamer side-by-side
- Wymiary: 65 x 56 mm
- Kamera:
- Sensor: monochromatyczna przesłona OV9281
- Rozmiar piksela: 3 μm x 3 μm
- Rozmiar aktywnej tablicy: 1280 x 800 px
- Format: 1/4"
- Zakres ostrości: 30 mm - nieskończony
- Wrażliwy na podczerwień: brak filtra podczerwieni
- Interfejs wyjściowy: 2-liniowe wyjście MIPI
- Tryby wideo:
- 8-bitowy RAW,
- 90 kl./s przy 1280 * 2 x 800 px z Jetson Nano / Xavier NX
- 60 kl./s przy 1280 * 2 x 800 px z Raspberry Pi
- Wymiary: 40 x 40 mm
- Obiektyw:
- Format: 1/2,7"
- Zniekształcenie < 1%
- Ogniskowa: 2,8 mm
- Kąt widzenia: 70°
- F/NO: 2,8
- Montaż: M12
- Wymiary: 14 x 15,6 mm
- Masa: 4 g

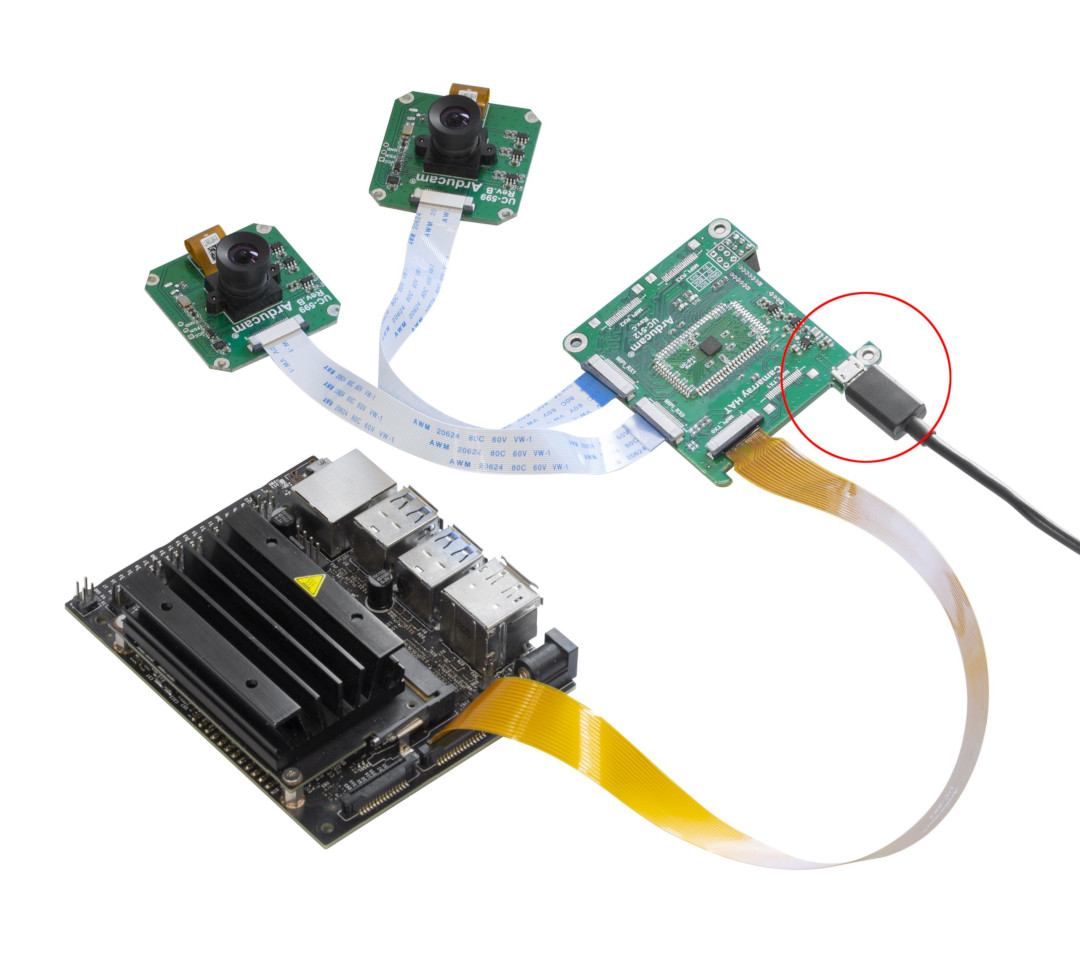

Przykład podłączenia kamery z Nvidia Jetson Nano.Kamera stereoskopowa 1Mpx do Raspberry Pi oraz Nvidia Jetson Nano - Arducam B0266
Specjalistyczna kamera stereoskopowa dla minikomputerów Raspberry Pi 4B / 3B+ / 3B i Nvidia Jetson Nano / NX stosowana jest w najbardziej zaawansowanych projektach. Dzięki funkcji stereoskopowej kamera odzwierciedla naturalne relacje przestrzenne pomiędzy nagrywanymi obiektami, co daje charakterystyczny efekt wizualny.
Kamera Arducam B0266 ma rozdzielczość 1 Mpx i obiektywy 1/2,7’’. Za sprawą Mono Global Shutter kamera doskonale radzi sobie z obiektami, które poruszają się szybko.
Specjalistyczna kamera stereoskopowa do zastosowań profesjonalnych
Najlepsze parametry techniczne w połączeniu z miniaturową wielkością (40 x 40 mm) sprawiają, że kamera ta może być używana do profesjonalnej fotografii w bardzo trudnych warunkach. Zamontowana do systemu automatycznego lub robotycznego może być wykorzystywana także w warunkach przemysłowych.
Kamera stereoskopowa 1Mpx do Raspberry Pi oraz Nvidia Jetson Nano - Arducam B0266 będzie idealna także do aplikacji, które mają za zadanie wykrywać gesty i ruchy, odczytywać ruchy mimiczne oraz gałek ocznych, a także odpowiadać za procesy rekonstrukcji obrazu przestrzennego.
