Opis produktu: Grove - czujnik dźwięku LM2904
Moduł z serii Grove oparty o układ LM2904 i mikrofon. Zasilany może być napięciem z zakresu od 3,5 V do 10 V. Wyjściem jest sygnał analogowy. Czujnik pozwala na wykrywanie siły dźwięku otoczenia. Na płytce został zamontowany potencjometr, dzięki któremu można manualnie ustawić zysk wyjściowy. Posiada wyjście analogowe, co czyni go kompatybilnym z większością modułów uruchomieniowych, w tym Raspberry Pi i Arduino.
Podłączenie
Moduł wyposażony został w interfejs Grove ułatwiający podłączenie go z Arduino wraz z nakładką Base Shield v2.0 lub Raspberry za pomocą Hat'a GrovePi+.

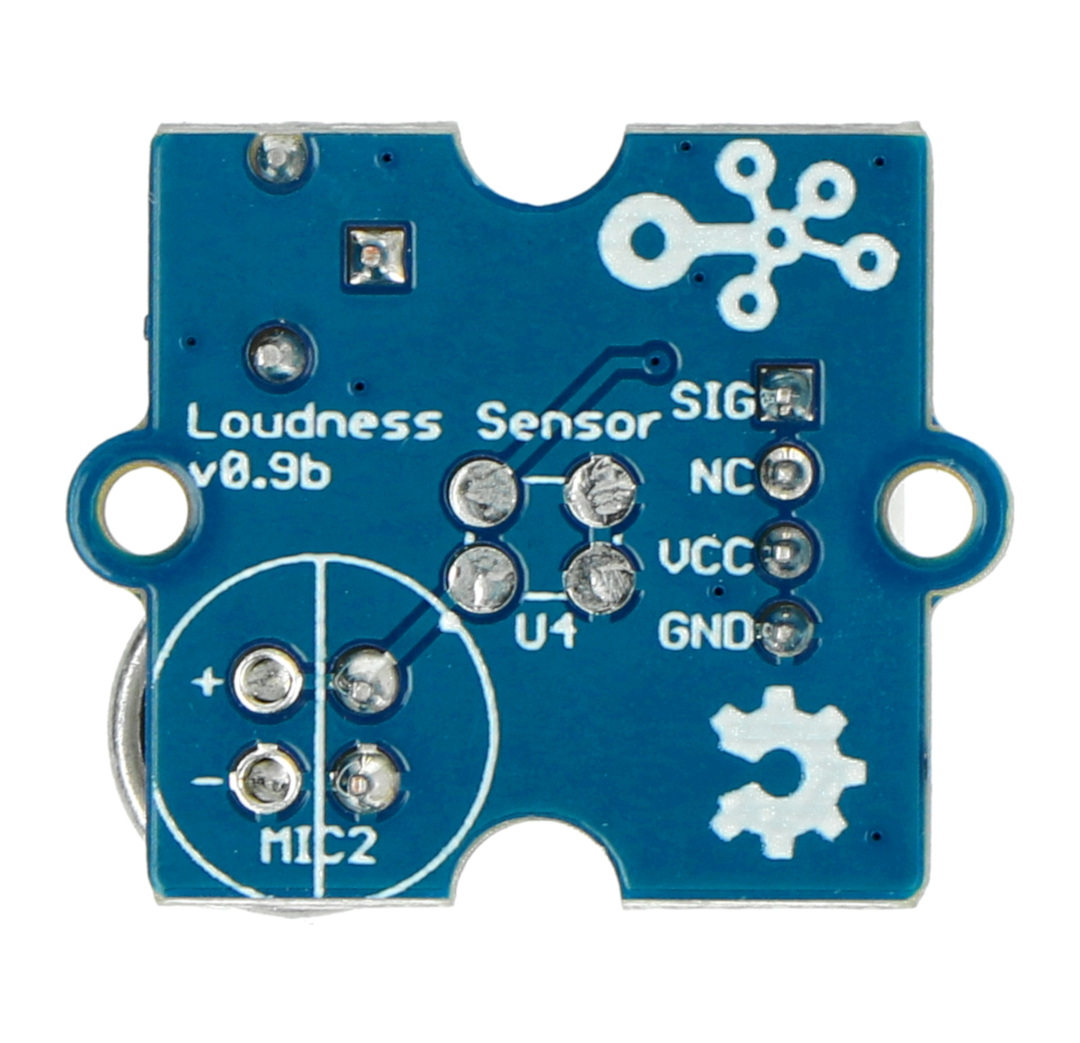

| Pin | Opis |
|---|---|
| SIG | Wyjście sygnałowe |
| NC | Nie podłączone |
| VCC | Napięcie zasilania 3,3 V lub 10 V. |
| GND | Masa układu |
Specyfikacja
- Napięcie zasilania: od 3,5 V do 10 V
- Sygnał wyjściowy: analogowy (od 0 do 1023)
- Częstotliwość pracy: od 50 do 2000 Hz
- Czułość: od -48 do 66 dB
- Stosunek sygnału do szumu: > 58 dB
- 50 różnokolorowych diod LED
- Wymiary: 110 x 70 x 11 mm
